首页  >  产品百科  >  350550-1

350550-1

产品分类: 矩形连接器 - 触头
厂牌: TE CONNECTIVITY

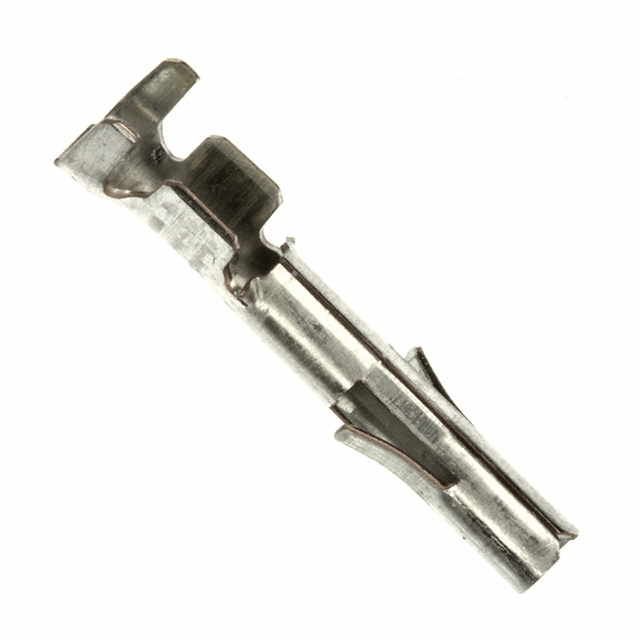

产品描述: TE Connectivity 镀锡压接端子 母端子, Universal MATE-N-LOK系列, 最大2mm², 最小0.5mm²
供应商型号: 26M-350550-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 触头 350550-1

350550-1概述

    5.0 mm Power Key Connectors (5.0 PKC) 技术手册

    1. 产品简介


    5.0 mm Power Key Connectors(5.0 PKC)是一种紧凑型插拔式电线对板连接器,专为家用电器特别是燃气设备中的电源电路设计。该系列包含四个不同颜色编码的键控机制,分别代表不同的键位配置(Type A、B、C、D)。每个键位都有特定的颜色(自然色、红色、蓝色、黄色),这些颜色不仅用于区分不同的连接器类型,还便于盲插操作。由于以前只能通过颜色区分不同类型的连接器,这可能导致效率低下。新的键控机制不仅提高了装配效率,还有助于防止错误连接。

    2. 技术参数


    - 中心线间距:5.0 mm
    - 锁定机制:双锁片
    - 接触材料:预镀锡铜合金
    - 接触方式:电线对板连接
    - 绝缘材料:UL94V-0等级,玻璃填充尼龙,黑色
    - 插头高度:19.4 mm
    - 电压额定值:300 VAC(150 VAC,对于直径小于3 mm的插头)
    - 电流额定值:10 A最大值(使用16 AWG导线,双接触)
    - 适用导线:24至16 AWG
    - 适用PCB厚度:1.6 mm
    - 工作温度范围:-30°C 至 +105°C
    - 认证:通过UL和CSA认证

    3. 产品特点和优势


    - 紧凑设计:中心线间距为5.0 mm,高度仅为19.4 mm,非常适合空间有限的应用。
    - 键控机制:四种不同的键位配置,能够防止错误连接并提高装配效率。
    - 锁定安全:采用双锁片设计,确保所有触点完全加载,即使在振动环境中也能保持稳定。
    - 防缠绕:触点被壁围护,保护杠杆不被导线缠绕。
    - 排气设计:连接器设计可以释放封装过程中产生的气泡,适合PCB涂层。
    - 环境友好:材料符合RoHS标准。

    4. 应用案例和使用建议


    - 家庭电器:特别适用于燃气器具,因为其可靠的电气性能和耐用性可以确保安全使用。
    - 工业控制:可以应用于自动化设备和控制系统,需要高可靠性且环境恶劣的场合。
    - 智能设备:在智能家电和物联网设备中,该连接器可以作为可靠的数据传输接口。
    使用建议:
    - 正确选型:根据应用的具体需求选择合适的键位类型。
    - 安装维护:定期检查连接器是否松动或损坏,并进行必要的清洁和维护。
    - 测试验证:在首次使用前进行完整的电气性能测试以确保其可靠性。

    5. 兼容性和支持


    - 兼容性:与市场上常见的PCB和电缆规格兼容,广泛适用于各类设备。
    - 技术支持:如需工具和技术支持,可以联系指定的服务中心获取帮助。

    6. 常见问题与解决方案


    - 问题1:连接器无法插入。
    - 解决方案:检查键位配置是否正确,确保接触部分没有损坏。
    - 问题2:连接器过热。
    - 解决方案:检查是否超过电流额定值,确保适当的导线尺寸。
    - 问题3:接触不良。
    - 解决方案:确保触点清洁无损,重新插入连接器并确保完全锁定。

    7. 总结和推荐


    总体而言,5.0 mm Power Key Connectors凭借其紧凑设计、可靠的锁定机制和广泛的适用性,在多种应用场合中表现出色。尤其是其独特的键控机制,显著提升了装配效率和安全性,因此非常值得推荐。无论是家用电器还是工业控制设备,这款连接器都能提供稳定可靠的电气连接。

350550-1参数

参数
类型 Connector Power
线规 14-20 AWG
触头镀层
触头端接 压接
触头镀层厚度 -
长*宽*高 19.68mm(长度)*4.31mm(高度)
安装方式 压入式
零件状态 在售
包装方式 散装,袋装

350550-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

350550-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 触头 TE CONNECTIVITY 350550-1 350550-1数据手册

350550-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.5263
10+ ¥ 0.4497
100+ ¥ 0.396
500+ ¥ 0.377
1000+ ¥ 0.3519
5000+ ¥ 0.3373
库存: 17869
起订量: 1 增量: 1000
交货地:
最小起订量为:1
合计: ¥ 0.52
