140-502-417-060

厂牌: EDAC
产品描述: EDAC 2.0mm间距2p单排排针, 140系列, 直角, 表面
供应商型号: 3587333
供应商: 海外现货
标准整包数: 1

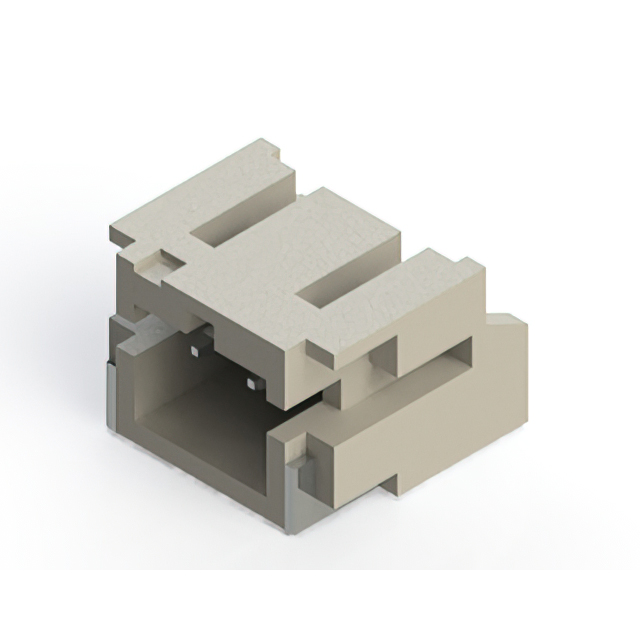

EDAC 矩形连接器 - 针座 - 公插针 140-502-417-060

140-502-417-060概述


    产品简介


    产品名称:140系列 线到板连接器
    类型:线到板连接器
    主要功能:140系列连接器设计用于高效连接内部电线与印刷电路板(PCB),广泛应用于各种电子设备中。这类连接器能够提供高密度的电接触,适用于高可靠性的电气连接场合。其独特的设计使其具备优秀的机械强度和电气性能,是许多电子设备设计不可或缺的一部分。
    应用领域:该连接器适用于消费电子、工业自动化、通信设备以及医疗设备等领域,特别是在需要高密度连接、紧凑设计的应用中表现出色。

    技术参数


    | 参数 | 描述 |

    | 接触间距 | 0.079英寸(2.00毫米) |
    | PCB厚度范围 | 0.047至0.062英寸(1.2至1.6毫米) |
    | 绝缘体高度 | 0.240英寸(6.10毫米) |
    | 引脚类型 | 通孔式、表面贴装 |
    | 接触材料 | 顶插式/侧插式配置 |
    | 电流容量 | 2安培 |
    | 电压等级 | 100伏特 |
    | 接触电阻 | 初始最大值为10毫欧姆 |
    | 隔离耐压 | 800伏交流电有效值 |
    | 绝缘电阻 | 最小值为1000兆欧姆 |
    | 工作温度范围 | -40°C至+105°C |
    | 支持线缆直径范围 | AWG #30至#24 |

    产品特点和优势


    140系列线到板连接器具备多种优势:
    - 高密度连接:设计支持高达16个插针的连接密度,满足高密度布线需求。
    - 优异的电气性能:通过优化的设计,确保稳定可靠的电气连接,适用于高速信号传输的应用场合。
    - 多样化的安装方式:提供顶部和侧面进入两种安装方式,适应不同的空间限制。
    - 宽泛的工作温度范围:-40°C至+105°C的工作温度范围,使连接器可以在恶劣的环境中正常工作。
    - 广泛的兼容性:支持多种不同类型的PCB,易于集成到现有的系统设计中。
    - 坚固耐用:采用优质材料制造,保证长期使用后的性能稳定性和机械强度。

    应用案例和使用建议


    应用案例:
    - 消费电子产品:用于智能手机、平板电脑等便携式设备中,实现内部模块间的高效连接。
    - 工业控制系统:应用于自动化生产线上的传感器与控制板之间的连接。
    - 通信设备:服务于路由器、交换机等通信设备内部各电路板的连接。
    使用建议:
    - 在安装过程中要特别注意引脚的正确插入位置,以避免短路或断开的风险。
    - 安装完成后应检查连接器是否稳固,防止在使用过程中因振动导致接触不良。
    - 建议定期对连接器进行清洁维护,保持良好的电气性能。

    兼容性和支持


    该系列产品提供与多种不同型号PCB的兼容性,并已通过多项国际认证,确保其与市面上主流电子设备的兼容性。制造商EDAC提供了详尽的技术文档和支持服务,帮助用户解决使用过程中的各类问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 检查并确认所有引脚正确无误地插入到位 |
    | 电气性能下降 | 清洁连接器接触面,必要时更换损坏部件 |
    | 密封效果不佳 | 更换密封圈或调整密封圈的位置以确保良好的密封效果 |

    总结和推荐


    综上所述,140系列线到板连接器以其卓越的设计理念、优良的电气性能及广泛的适用范围,在众多同类产品中脱颖而出。无论是消费电子还是工业应用,都能提供可靠高效的连接解决方案。我们强烈推荐这一系列产品给需要高效且耐用连接解决方案的工程师和技术人员。

140-502-417-060参数

参数
触头镀层厚度 - 配接 -
间距-配接 2mm
额定电流 2A
触头镀层 - 配接
颜色 -
防护等级 -
排数 1
针脚数 2pin
类型 Detent Lock,Header
长*宽*高 8mm(长度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

140-502-417-060厂商介绍

EDAC(Electronic Design Automation Corporation)是一家提供电子设计自动化(EDA)解决方案的公司。EDAC的主要产品分类包括:

1. 集成电路设计:提供芯片设计和验证工具,帮助工程师设计和优化集成电路。

2. PCB设计:提供印刷电路板(PCB)设计软件,用于电路板的布局和布线。

3. 信号完整性分析:提供工具进行信号完整性(SI)和电源完整性(PI)分析,确保电路的可靠性。

4. 电磁兼容性(EMC):提供电磁兼容性分析工具,帮助设计符合电磁干扰标准的产品。

5. 测试和验证:提供硬件验证和测试工具,确保设计的电路在实际应用中的性能和可靠性。

EDAC的优势在于:

- 技术领先:EDAC不断研发新技术,保持在EDA领域的技术领先地位。
- 全面解决方案:提供从设计到验证的全套解决方案,满足不同阶段的设计需求。
- 客户支持:提供强大的客户支持服务,帮助解决设计过程中的问题。
- 行业合作:与业界领先的半导体公司和设计团队合作,共同推动技术发展。

EDAC通过其全面的EDA工具和解决方案,帮助工程师和设计师提高设计效率,降低成本,并加速产品上市时间。

140-502-417-060数据手册

厂牌 PDF简要描述 下载
EDAC 矩形连接器 - 针座 - 公插针 EDAC 140-502-417-060 140-502-417-060数据手册

140-502-417-060封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.2788
10+ ¥ 1.7954
100+ ¥ 1.6573
500+ ¥ 1.5468
1000+ ¥ 1.5192
2500+ ¥ 1.5192
5000+ ¥ 1.5192
库存: 361
起订量: 28 增量: 0
交货地:
最小起订量为:10
合计: ¥ 17.95
