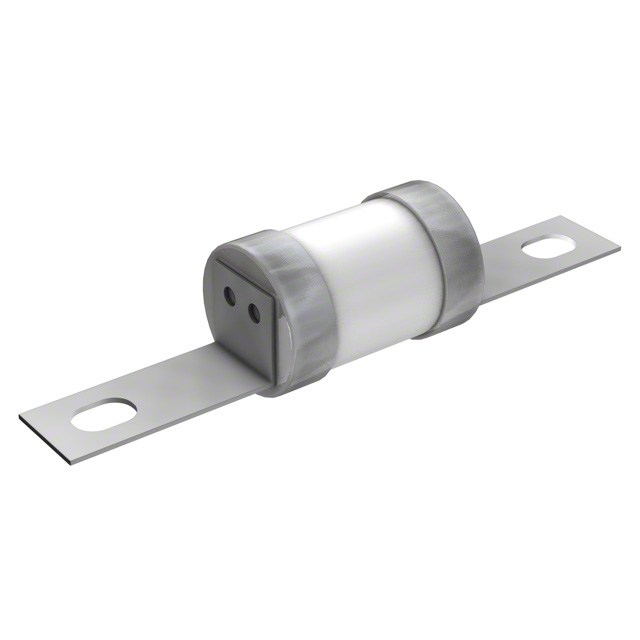

ED400

产品分类: 熔断保险丝
厂牌: EATON
产品描述: Eaton 快速熔断器, Bussmann系列, 400A电流, 415V 交流, 136mm总长
供应商型号: 161060
供应商: 海外现货
标准整包数: 1

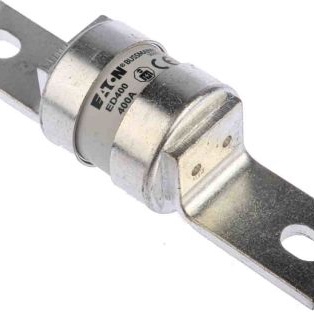

EATON 熔断保险丝 ED400

ED400概述

    电子元器件产品技术手册解析

    1. 产品简介


    Eaton公司的Bussmann系列英国标准B3/B4熔断丝(以下简称“熔断丝”)是专为一般工业应用设计的保护装置。这类装置主要用于电力分配、电缆保护和电机保护等领域。这些熔断丝提供高效的电流限制和良好的选择性协调,确保在各种应用场景下可靠运行。

    2. 技术参数


    | 规格 | 描述 |

    | 额定电压 | 415/550 V a.c. |
    | 额定电流 | 250 至 400 A |
    | 断路能力 | 80 kA |
    | 操作类别 | gG 和 gM |
    | 英国标准参考 | B3/B4 |
    | 符合标准 | BS88、IEC 60269 |
    | 尺寸(mm) | A: 136、B: 111、C: 47、D: 31、E: 4.7、F: 19、G: 12.5、H: 9、K: 22.5 |
    | 包装单位 | MOQ 1 |
    表1. 技术数据:
    | 型号 | 额定电压 | 额定电流 (A) | 能量积分 (I2t, A2s) | 总功率损耗 (W) | 产品类别 | 重量 (g) |
    ||
    | ED250 | 415 V a.c. | 250 | 200 | 480 | gG | 300 |
    | ED315 | 415 V a.c. | 315 | 265 | 635 | gG | 300 |
    | ED355 | 415 V a.c. | 355 | 360 | 865 | gG | 300 |
    | ED400 | 415 V a.c. | 400 | 475 | 1,150 | gG | 300 |
    | ED315M400 | 415 V a.c. | 315M400 | 475 | 1,150 | gM | 300 |
    | ED400M500 | 550 V a.c. | 400M500 | 1,200 | 2,700 | gM | 590 |

    3. 产品特点和优势


    这款熔断丝具有以下独特功能和优势:
    - 高效电流限制:能够有效限制峰值通过电流,保证系统的安全运行。
    - 选择性协调:不同类型的熔断丝之间具有1:1:6的选择性协调比,提高了整体系统的可靠性。
    - 符合多项标准:符合BS88和IEC 60269等国际标准,确保产品在全球范围内的通用性。
    - 低功耗:能量损失值远低于IEC 60269的规定,延长了使用寿命并降低了能耗。

    4. 应用案例和使用建议


    这些熔断丝广泛应用于各类工业环境中,例如:
    - 电力分配系统:用于高压配电线路,防止短路故障。
    - 电缆保护:在电缆铺设过程中作为过载和短路保护。
    - 电机保护:用于大型电机系统,避免因过载导致的损坏。
    建议在安装时遵循制造商的指导手册,定期检查熔断丝的状态,以确保其正常工作。

    5. 兼容性和支持


    - 兼容性:这些熔断丝可与其他工业标准设备配套使用,适用于多种电力系统配置。
    - 支持和维护:Eaton公司提供了详尽的技术支持和售后服务,用户可通过其官网获取更多信息和支持。

    6. 常见问题与解决方案


    - 问题1:熔断丝频繁烧断?
    - 解决方法:检查负载是否有过载情况,必要时更换更高额定电流的熔断丝。
    - 问题2:熔断丝寿命短?
    - 解决方法:确认接线正确且无短路,保持良好的通风散热条件。

    7. 总结和推荐


    总体来看,Eaton公司的Bussmann系列熔断丝以其卓越的性能和广泛的适用性,在工业应用中表现出色。其高效的电流限制、良好的选择性协调和低功耗等特点使其在市场上具备强大的竞争力。对于需要高度可靠的工业电力保护系统,这款产品是一个值得信赖的选择。

ED400参数

参数
熔断特性 -
保险丝类型 Cartridge
熔断 I²t -
额定电流 400A
熔断电流 -
额定电压-AC 415V
额定电压-DC -
长*宽*高 50mm(长度)*50mm(高度)
安装方式 支架安装,螺纹安装
应用等级 工业级
包装方式 散装

ED400厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

ED400数据手册

厂牌 PDF简要描述 下载
EATON 熔断保险丝 EATON ED400 ED400数据手册

ED400封装设计

查看详情并下载
Symbol
Footprint
3D Model
