LP-CC-7

产品分类: 熔断保险丝
厂牌: EATON
产品描述: 150V 600V 慢速熔断 Cartridge 7A 底座安装 38mm(长度)*38mm(宽度)
供应商型号: ET-2813585
供应商: 海外现货
标准整包数: 1

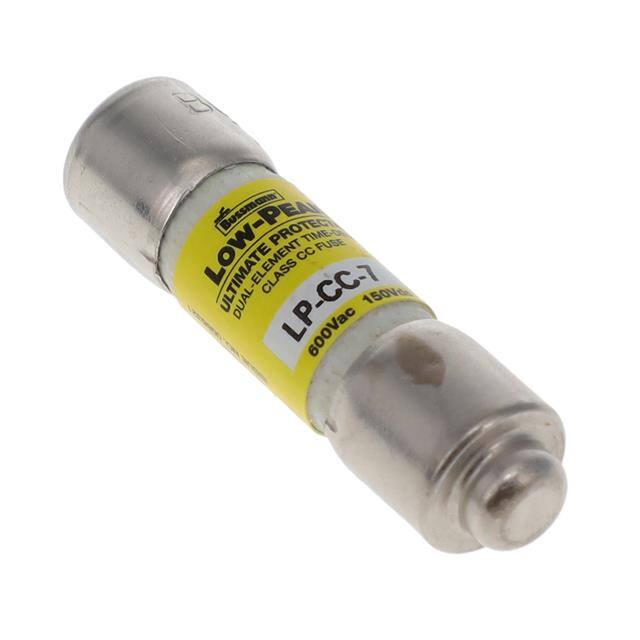

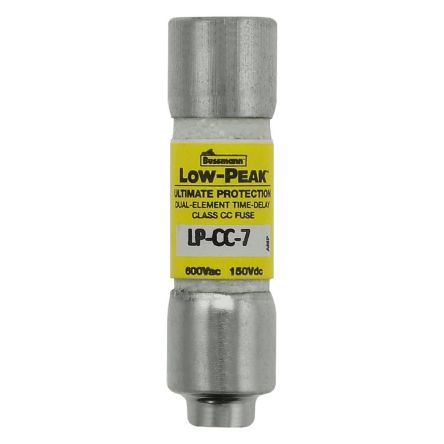

EATON 熔断保险丝 LP-CC-7

LP-CC-7概述


    产品简介


    Bussmann™ 系列低峰值LP-CC类CC级600V交流/300V直流熔断器
    本产品属于Bussmann系列,专为高压系统提供终极保护而设计的低峰值(LP-CC)类CC电流限制型延时熔断器。这类熔断器在额定电流的两倍时至少保持12秒的延时,能够有效防止瞬态电流引起的误动作。这些熔断器适用于各种高要求的应用场景,如大型电力系统的保护。

    技术参数


    - 电压等级:600 VAC / 300 VDC(适用于1/2到2-8/10 A, 20到30 A)
    - 直流电压等级:150 VDC(适用于3-15 A)
    - 电流范围:1/2至30 A
    - 短路容量:交流:200 kA RMS对称
    - 直流:20 kA
    - 认证信息:
    - UL® 列名,符合标准248-4,指南JDDZ,文件E4273
    - CSA® 认证,符合1422-02标准,文件53787
    - CE标志
    - 符合RoHS标准(20-30 A)

    产品特点和优势


    1. 高短路中断能力:该熔断器的200 kA断流能力满足NEC®第110.9节的要求,适用于现代大容量系统。
    2. 双重保护特性:快速短路保护与延时性能结合,提供了最高的保护水平。
    3. 降低库存需求:升级至低峰值熔断器后,现有熔丝库存可减少高达33%。
    4. 统一的电流比率:所有低峰值熔丝的2:1电流比确保选择性和协调性变得容易。
    5. 避免不必要的熔断:时间延迟特性可避免因瞬态电流引起的不必要熔断,同时在故障情况下提供快速响应速度。
    6. 电流限制保护:保护下游组件免受短路电流热磁效应的损害。
    7. 紧凑设计:体积小,仅为13/32英寸 x 1-1/2英寸(10 x 38毫米),便于空间节省。
    8. 兼容性广泛:可用于需要延时或快熔熔断器的应用场合,方便选择且大幅降低成本。
    9. 出色的电机电路保护:特别适合小马力电机电路的保护。

    应用案例和使用建议


    - 应用场景:这些熔断器广泛应用于工业控制系统、通信设施、电力分配系统以及任何需要严格保护和电流限制的高压环境。
    - 使用建议:为了最佳效果,应根据具体应用选择合适额定电流的熔断器,并根据制造商提供的时间和电流曲线进行匹配。建议在安装前进行充分测试以确保适用性。

    兼容性和支持


    该产品与多种类型的标准熔断器块和安装架兼容,详见手册提供的兼容列表。制造商提供全面的技术支持和售后服务,包括产品更新和技术咨询,确保用户能够获得最佳使用体验。

    常见问题与解决方案


    - 问题1:熔断器过早熔断
    解决方法:检查电路是否存在持续高负载或瞬态电流过高的情况,适当调整负载或更换更高电流等级的熔断器。
    - 问题2:熔断器未熔断
    解决方法:确认电路故障情况,如果电路处于正常状态,考虑更换更敏感的熔断器型号。
    - 问题3:安装过程中出现错误
    解决方法:参考手册详细安装步骤,确保正确的安装顺序和方式。

    总结和推荐


    Bussmann™低峰值LP-CC类CC级熔断器凭借其卓越的性能和广泛的应用场景,在市场上具有很高的竞争力。它们在严苛环境下表现出色,是许多关键应用的理想选择。强烈推荐这一产品用于需要高水平保护和电流限制的应用场景。

LP-CC-7参数

参数
额定电流 7A
熔断电流 -
额定电压-AC 600V
额定电压-DC 150V
熔断特性 慢速熔断
保险丝类型 Cartridge
熔断 I²t -
长*宽*高 38mm(长度)*38mm(宽度)
安装方式 底座安装
零件状态 在售
包装方式 散装

LP-CC-7厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

LP-CC-7数据手册

厂牌 PDF简要描述 下载
EATON 熔断保险丝 EATON LP-CC-7 LP-CC-7数据手册

LP-CC-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 80.4614
50+ $ 80.226
250+ $ 79.0131
750+ $ 75.4255
2250+ $ 65.142
库存: 1
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: $ 80.46
