FNQ-R-3

产品分类: 熔断保险丝
厂牌: EATON
产品描述: Eaton 三聚氰胺保险管, Bussmann系列, 3A, 600V 交流, 10 x 38mm, 熔断速度T
供应商型号: FNQ-R-3
供应商: 云汉优选
标准整包数: 1

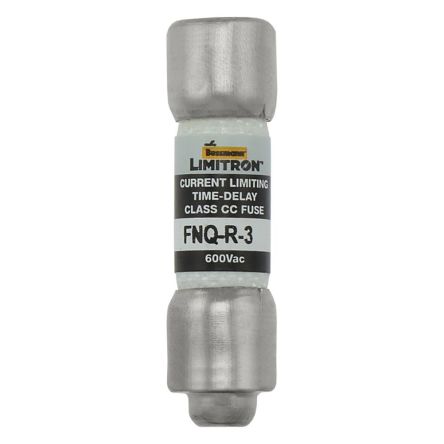

EATON 熔断保险丝 FNQ-R-3

FNQ-R-3概述

    技术手册:LIMITRON™ FNQ-R Class CC 600Vac 时间延迟熔断器

    产品简介


    LIMITRON™ FNQ-R Class CC 系列是专为工业和商业应用设计的时间延迟熔断器,提供先进的电流限制保护。这些熔断器适用于额定电压高达600Vac的电路,电流范围为1/4A至30A。它们特别适用于支路电路、线路保护、小型控制变压器和工业控制系统等领域,能够有效防止短路事件导致的设备损坏。

    技术参数


    - 额定电压:
    - 交流 600Vac
    - 直流 300Vdc(仅限15A和20A)
    - 额定电流:
    - 1/4A 至 30A
    - 分断能力:
    - 交流 200kA RMS 对称
    - 直流 20kA(仅限15A和20A)
    - 机构认证:
    - UL® 认证,符合标准248-4,Class CC
    - CSA® 认证,符合Class 1422-01,文件号53787–HRC-MISC
    - CE 标志
    - 符合RoHS标准(仅不包括1/4A型号)
    - 封装信息:
    - 额定电流:1/4A - 30A
    - 每箱数量:10个

    产品特点和优势


    LIMITRON™ FNQ-R Class CC 熔断器具有多项显著特点和优势:
    - 高电流限制:提供10倍更好的电流限制,有效预防短路引起的设备损坏。
    - 大容量系统支持:200kA 分断能力符合NEC® Section 110.9的规定,适合大型容量系统。
    - 快速响应:快速动作特性,能够在短时间内切断过载电流。
    - 拒接型设计:可适用于标准和拒接式插座,增强安全性和可靠性。
    - 控制电路保护:特别适用于控制电路变压器的保护需求。
    - 符合行业标准:可根据NEC® 和UL要求进行大小设计,同时允许较大的浪涌电流。
    - 广泛的应用场景:适用于工业或商业领域的关键应用,特别是在需要特定电流限制的场合。

    应用案例和使用建议


    LIMITRON™ FNQ-R Class CC 熔断器在多种应用环境中表现出色,例如:
    - 工业控制系统:在自动化生产线或制造设备中使用,确保系统的稳定运行。
    - 支路电路:用于电力分配网络中的支路保护,提高整体系统的安全性。
    - 控制变压器:保护小型控制变压器免受短路损害。
    使用建议:
    - 在安装过程中,确保选择合适的熔断器尺寸,以匹配具体的应用需求。
    - 定期检查熔断器状态,及时更换损坏的部件。
    - 注意不同熔断器型号之间的差异,合理选择对应型号。

    兼容性和支持


    LIMITRON™ FNQ-R Class CC 熔断器与一系列模块化插座、DIN导轨安装支架和面板安装支架兼容。例如:
    - 模块化开放插座:BCM603系列
    - DIN导轨安装支架:CHCC系列、OPM系列
    - 面板安装支架:HPS系列、HPF系列
    - 在线安装支架:HEY系列、HEZ系列
    此外,厂商提供详细的技术支持文档,方便用户了解和使用这些配件。有关更多详细信息,请参考相关数据表。

    常见问题与解决方案


    1. 问:为什么某些型号不符合RoHS标准?
    - 答:这是因为低电流(1/4A)型号由于材料限制暂时无法达到RoHS标准。
    2. 问:如何判断熔断器是否已烧毁?
    - 答:可以通过外观检查是否有明显的破损或变形;也可以测量电阻值,正常情况下电阻接近于零。
    3. 问:熔断器频繁熔断怎么办?
    - 答:可能是负载过大或电路存在故障,需要检查并排除故障原因。

    总结和推荐


    LIMITRON™ FNQ-R Class CC 系列熔断器凭借其出色的电流限制能力、快速响应速度以及广泛的适用性,在工业和商业应用中表现出色。无论是针对控制系统保护还是配电网络的安全管理,这款熔断器都是可靠的选择。鉴于其卓越的功能和广泛的应用领域,强烈推荐在相关项目中使用LIMITRON™ FNQ-R 系列熔断器。

FNQ-R-3参数

参数
保险丝类型 Cartridge
熔断 I²t -
额定电流 3A
熔断电流 -
额定电压-AC 600V
额定电压-DC -
熔断特性 慢速熔断
长*宽*高 38.1mm(长度)*38mm(宽度)
安装方式 底座安装
应用等级 工业级
零件状态 在售
包装方式 散装

FNQ-R-3厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

FNQ-R-3数据手册

厂牌 PDF简要描述 下载
EATON 熔断保险丝 EATON FNQ-R-3 FNQ-R-3数据手册

FNQ-R-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
