BK-ABC-6-R

产品分类: 熔断保险丝
厂牌: EATON
产品描述: 58A²S 快速熔断 6A 底座安装,盒式安装 31.75mm(长度)
供应商型号: BK-ABC-6-R
供应商: Avnet
标准整包数: 1

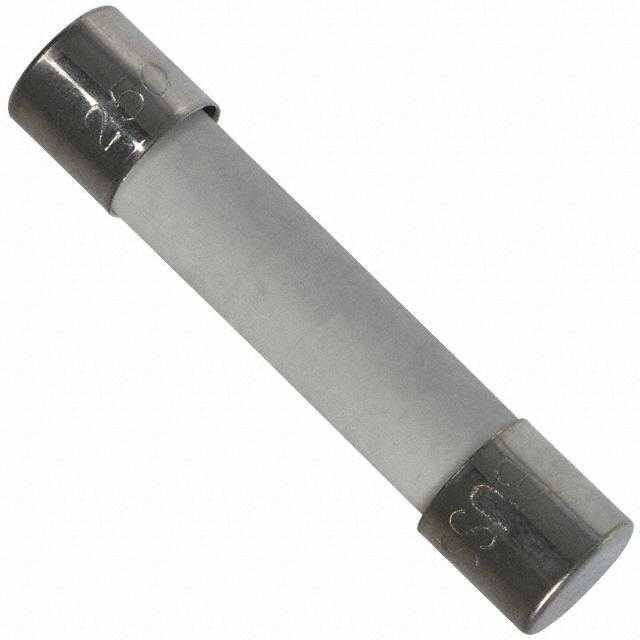

EATON 熔断保险丝 BK-ABC-6-R

BK-ABC-6-R概述

    电子元器件产品技术手册:快熔式陶瓷管保险丝

    产品简介


    本产品是快熔式陶瓷管保险丝,型号为ABC系列。ABC系列保险丝具有快速响应特性,适用于各种高要求的电路保护场景。产品广泛应用于工业控制、通讯设备、消费电子等领域,确保系统稳定运行并提供可靠的安全保障。

    技术参数


    以下是ABC系列快熔式陶瓷管保险丝的主要技术规格和性能参数:
    | 零件编号 | 额定电压(Vac) | 额定电流(Vdc) | 断流能力(Interrupting Ratings) | 直流冷电阻(Typical DC Cold Resistance) | 熔断I2t(Typical Melting I2t) | 电压降(Typical Voltage Drop) |
    ||
    | ABC-1/4-R | 250 | 125 | 35A/10,000A | 2.950Ω | 0.35 | 0.0020Ω |
    | ABC-1/2-R | 250 | 125 | 35A/10,000A | 0.587Ω | 0.41 | 0.0390Ω |
    | ABC-3/4-R | 250 | 125 | 35A/10,000A | 0.300Ω | 0.32 | 0.1450Ω |
    | ABC-1-R | 250 | 125 | 35A/10,000A | 0.1950Ω | 0.3 | 0.4310Ω |
    | ABC-1-1/2-R | 250 | 125 | 100A/10,000A | 0.131Ω | 0.28 | 1.1630Ω |
    | ABC-2-R | 250 | 125 | 100A/10,000A | 0.0890Ω | 0.31 | 2.1670Ω |
    | ABC-2-1/2-R | 250 | 125 | 100A/10,000A | 0.061Ω | 0.23 | 4.4670Ω |
    | ABC-3-R | 250 | 125 | 100A/10,000A | 0.047Ω | 0.14 | 6.55Ω |
    | ABC-4-R | 250 | 125 | 200A/10,000A | 0.031Ω | 0.17 | 22.28Ω |
    | ABC-5-R | 250 | 125 | 200A/10,000A | 0.026Ω | 0.22 | 32.83Ω |
    | ABC-6-R | 250 | 125 | 200A/10,000A | 0.021Ω | 0.19 | 58Ω |
    | ABC-7-R | 250 | 125 | 200A/10,000A | 0.016Ω | 0.17 | 109.33Ω |
    | ABC-8-R | 250 | 125 | 200A/10,000A | 0.014Ω | 0.19 | 116.5Ω |
    | ABC-10-R | 250 | 125 | 200A/10,000A | 0.011Ω | 0.15 | 208.8Ω |
    | ABC-12-R | 250 | 125 | 750A/10,000A | 0.0068Ω | 0.1 | 133.3Ω |
    | ABC-15-R | 250 | 125 | 750A/10,000A | 0.00553Ω | 0.1 | 200.2Ω |
    | ABC-18-R | 250 | – | 400A/1000A | 0.00465Ω | 0.1 | 400Ω |
    | ABC-20-R | 250 | 125 | 400A/1000A | 0.00366Ω | 0.1 | 550.8Ω |
    | ABC-25-R | 250 | 125 | 200A/1000A, 400A/1000A | 0.0028Ω | 0.09 | 839.3Ω |
    | ABC-30-R | 250 | 125 | 200A/1000A, 400A/1000A | 0.002225Ω

BK-ABC-6-R参数

参数
额定电压-DC -
熔断特性 快速熔断
保险丝类型 -
熔断 I²t 58A²S
额定电流 6A
熔断电流 -
额定电压-AC -
长*宽*高 31.75mm(长度)
安装方式 底座安装,盒式安装

BK-ABC-6-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

BK-ABC-6-R数据手册

厂牌 PDF简要描述 下载
EATON 熔断保险丝 EATON BK-ABC-6-R BK-ABC-6-R数据手册

BK-ABC-6-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 2.0047 ¥ 17.3809
110+ $ 1.9716 ¥ 17.0936
210+ $ 1.9385 ¥ 16.8064
500+ $ 1.9053 ¥ 16.519
1000+ $ 0.5875 ¥ 5.0938
库存: 400
起订量: 100 增量: 0
交货地:
最小起订量为:100
合计: ¥ 1738.09
