JJN-60LS

产品分类: 熔断保险丝
厂牌: EATON
产品描述: 160V 300V 快速熔断 Cartridge 60A 支架安装,螺纹安装 22.23mm(长度)
供应商型号: FA-JJN-60LS
供应商: Avnet
标准整包数: 2

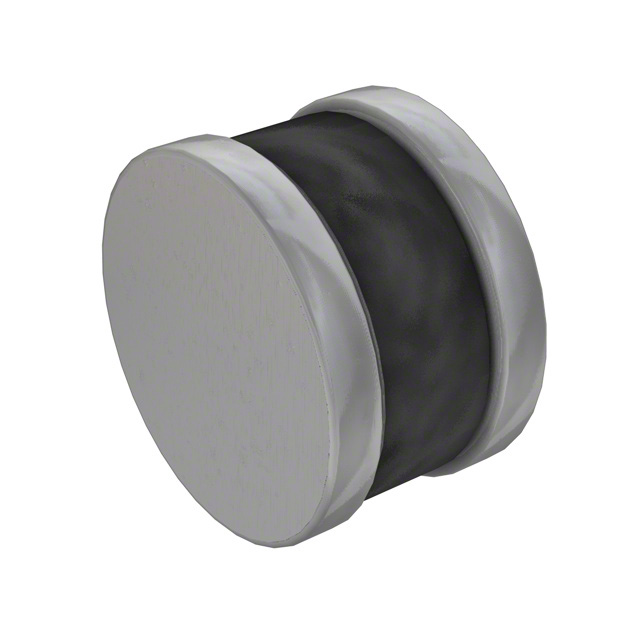

EATON 熔断保险丝 JJN-60LS

JJN-60LS概述


    产品简介


    Eaton的Bussmann™系列Limitron™高级保护Class T电流限制型快熔断保险丝是一种高性能的电子保护装置。这些保险丝设计用于在电路发生短路时快速断开电流,以保护敏感电子设备免受损害。它们广泛应用于工业和商业应用中,特别是在需要高度电流限制的场合。

    技术参数


    - 电压等级:300 Vac(1-10 A)、300 Vac, 160 Vdc(15-600 A)、300 Vac, 170 Vdc(700-1200 A)
    - 电流范围:1-1200 A
    - 中断额定值:
    - 200kA(适用于交流系统)
    - 20kA(适用于15-600 A直流系统)
    - 100kA(适用于700-1200 A直流系统)
    - 认证标准:
    - cULus 列名文件号:JDDZ.E4273
    - UL 248-15 – Class T Fuses
    - CSA C22.2 No. 248.15 – Class T Fuses
    - CE
    - RoHS 兼容

    产品特点和优势


    这些保险丝提供了比传统熔断器更好的电流限制,能够在短路事件中帮助防止设备损坏。其200kA的中断额定值符合NEC® Section 110.9标准,适用于现代高容量系统。它们具有以下优势:
    - 快速断开,提供即时保护。
    - 小巧紧凑的设计节省空间。
    - 在短路条件下提供卓越的电流限制,确保组件保护。
    - 理想适用于工业或商业应用中需要特定电流限制要求的场合。

    应用案例和使用建议


    这些保险丝被广泛应用于多种工业和商业设备中,如电动机控制、电源供应、可再生能源系统和各种通信设备。根据手册提供的信息,它们在大容量系统中表现尤为出色。
    使用建议:
    - 在安装这些保险丝时,确保它们与所需的电压和电流相匹配。
    - 使用推荐的保险丝座以确保最佳性能。
    - 在选择保险丝时考虑设备的最大预期短路电流。

    兼容性和支持


    这些保险丝与多种设备兼容,但应确保所选保险丝座与保险丝尺寸和电气要求相匹配。Bussmann系列的产品代表可以提供更多详细信息和支持。此外,Eaton还提供一系列的技术文档和在线资源,以帮助用户正确安装和维护这些保险丝。

    常见问题与解决方案


    - Q: 这些保险丝是否适用于交流和直流系统?
    - A: 是的,但需要注意不同的电流限制范围和中断额定值。对于交流系统,最高可达200kA;对于直流系统,额定值分别为20kA(15-600 A)和100kA(700-1200 A)。
    - Q: 如何确定合适的保险丝规格?
    - A: 根据设备的最大预期电流来选择合适的保险丝。一般建议将最大电流保持在保险丝额定电流的80%以下,以确保长期可靠性。
    - Q: 保险丝的中断额定值对安全性有何影响?
    - A: 较高的中断额定值意味着保险丝可以在更大范围的故障电流下安全断开,从而提高系统的整体安全性。

    总结和推荐


    Eaton的Bussmann™系列Limitron™快熔断保险丝是高可靠性的电气保护装置。它们的优异性能、小尺寸和广泛的电流范围使其成为各种工业和商业应用的理想选择。强烈推荐在需要高度电流限制和快速断开保护的应用中使用这些保险丝。

JJN-60LS参数

参数
保险丝类型 Cartridge
熔断 I²t -
额定电流 60A
熔断电流 -
额定电压-AC 300V
额定电压-DC 160V
熔断特性 快速熔断
长*宽*高 22.23mm(长度)
安装方式 支架安装,螺纹安装
应用等级 工业级
零件状态 在售
包装方式 散装

JJN-60LS厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

JJN-60LS数据手册

厂牌 PDF简要描述 下载
EATON 熔断保险丝 EATON JJN-60LS JJN-60LS数据手册

JJN-60LS封装设计

查看详情并下载
Symbol
Footprint
3D Model
