BK-ATM-5

产品分类: 熔断保险丝
厂牌: EATON
产品描述: 快速熔断 5A MINI 支架安装 10.92mm(长度)*8.81mm(高度)
供应商型号: 283-2326-ND
供应商: Digi-Key
标准整包数: 1

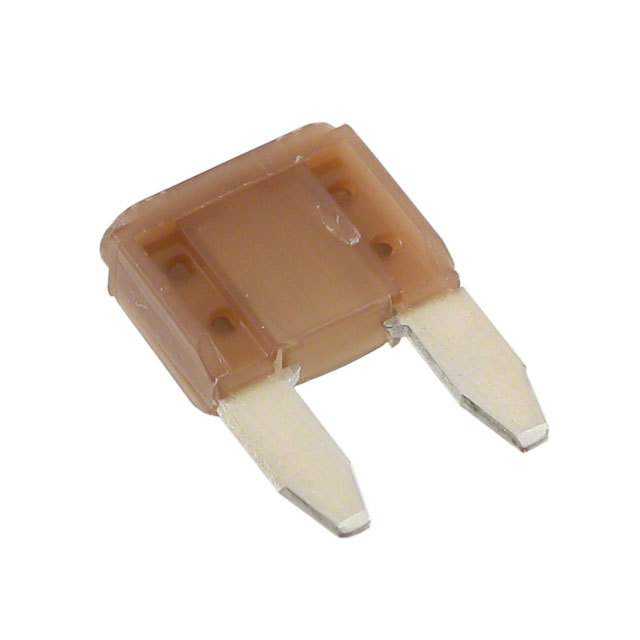

EATON 熔断保险丝 BK-ATM-5

BK-ATM-5概述


    产品简介


    ATM系列快熔式迷你刀型保险丝是专为汽车及低压电路设计的产品。该系列保险丝采用了美国保险商实验室(UL)认证的标准,并具备多种电压和电流等级选择。这些保险丝的主要用途在于保护电子系统免受过流损坏,从而确保系统的稳定运行。

    技术参数


    - 电压: 32Vac/dc
    - 电流范围: 2A至30A
    - 中断容量: 1kA
    - 材料: 终端和元件由镀银锌制成,外壳由阻燃聚酰胺制成
    - 环境温度范围: 工作温度范围为-40°C至+100°C,存储温度范围为-5°C至+35°C或更低
    - 基本零件编号:
    - ATM-2 Gray
    - ATM-3 Violet
    - ATM-4 Pink
    - ATM-5 Tan
    - ATM-7.5 Brown
    - ATM-10 Red
    - ATM-15 Blue
    - ATM-20 Yellow
    - ATM-25 Clear
    - ATM-30 Green
    - 尺寸:
    - 长度:0.344 ± 0.006 英寸(8.75 ± 0.15 mm)
    - 宽度:0.15 英寸(3.81 mm)
    - 厚度:0.43 英寸(10.92 mm)
    - 接触厚度:0.295 ± 0.012 英寸(7.5 ± 0.3 mm)

    产品特点和优势


    ATM系列快熔式迷你刀型保险丝具有以下显著特点和优势:
    - 无卤素且符合RoHS标准: 这使得该产品更加环保,符合国际安全标准。
    - 测试点设计: 便于故障排查,提高了维修效率。
    - 行业标准色标: 通过颜色编码来表示不同的电流等级,易于识别和使用。

    应用案例和使用建议


    ATM系列快熔式迷你刀型保险丝适用于各种汽车和低电压控制系统中,例如:
    - 汽车电子系统: 用于保护汽车的各种电子控制单元和传感器。
    - 工业控制: 在工业自动化领域,它们可以保护各种控制板和传感器电路。
    使用建议:
    - 在安装时要确保所选型号的额定电流能够满足电路的实际需求,避免因过载而导致保险丝频繁烧断。
    - 定期检查保险丝的工作状态,及时更换损坏的保险丝以保证系统的正常运行。

    兼容性和支持


    ATM系列快熔式迷你刀型保险丝可以与多种保险丝座和夹具配合使用,具体兼容型号如下:
    - HHH: 加装电路用,最大电压/电流为32V/10A,导线长度5英寸/#16
    - HHL/HHL: 直接安装型保险丝座,带盖,最大电压/电流为32V/20A,导线尺寸2x4英寸/#16
    - HHM: 水密直装式保险丝座,带盖,最大电压/电流为32V/30A,导线尺寸2x4英寸/#12

    常见问题与解决方案


    - Q: 为什么保险丝会频繁烧断?
    - A: 可能是由于负载电流超过了保险丝的额定值。应检查电路并调整负载电流。

    - Q: 如何更换保险丝?
    - A: 首先断开电源,然后找到相应的保险丝位置,使用专用工具轻轻拔出旧保险丝并插入新保险丝。

    总结和推荐


    总体而言,ATM系列快熔式迷你刀型保险丝在技术参数和应用场景上表现优异,具备较强的市场竞争力。通过其快速响应和高可靠性,能够在多种复杂环境中有效保护电路。因此,推荐在汽车及低电压控制电路中广泛采用此产品。

BK-ATM-5参数

参数
额定电压-AC -
额定电压-DC -
熔断特性 快速熔断
保险丝类型 -
熔断 I²t -
额定电流 5A
熔断电流 -
长*宽*高 10.92mm(长度)*8.81mm(高度)
通用封装 MINI
安装方式 支架安装
应用等级 汽车级

BK-ATM-5厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

BK-ATM-5数据手册

厂牌 PDF简要描述 下载
EATON 熔断保险丝 EATON BK-ATM-5 BK-ATM-5数据手册

BK-ATM-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.576 ¥ 21.7672
5+ $ 2.139 ¥ 18.0746
10+ $ 1.8544 ¥ 15.6693
50+ $ 1.4816 ¥ 12.399
100+ $ 1.3668 ¥ 11.4381
250+ $ 1.2281 ¥ 10.2774
500+ $ 1.1321 ¥ 9.4745
1000+ $ 1.0432 ¥ 8.7303
5000+ $ 0.8736 ¥ 7.3111
库存: 1271
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 21.76
