FNQ-20

产品分类: 熔断保险丝
厂牌: EATON
产品描述: 500V 慢速熔断 Cartridge 20A 底座安装 38.1mm(长度)*38mm(宽度)
供应商型号: FNQ-20
供应商: 国内现货
标准整包数: 10

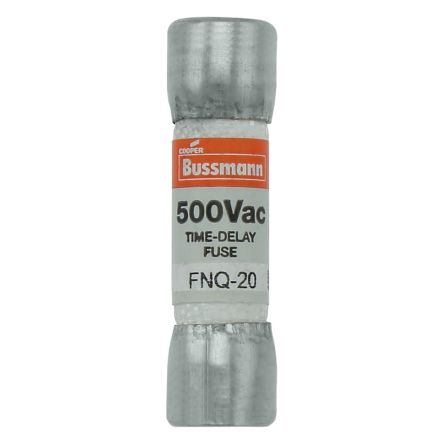

EATON 熔断保险丝 FNQ-20

FNQ-20概述


    产品简介


    Bussmann® 系列时间延迟 FNQ 补充熔断器 是一种专为电路保护设计的电子元器件。该系列熔断器适用于多种应用场景,尤其是那些需要较高电压(最高可达 500Vac)的应用场合。它们的主要功能是提供卓越的电路保护,确保设备在运行过程中不会因为过电流而受损。此外,为了进一步提升保护性能,厂商还推荐升级到 FNQ-R Class CC 熔断器,其详细信息可以在数据表编号 1014 中找到。典型应用场景包括电机控制变压器和包含浪涌电流的电路。

    技术参数


    - 额定电流范围: 1/10 A 至 30 A
    - 分断能力: 在额定电压下为 10 kA
    - 安全认证: UL 列名标准 248-14,指南 JDYX,文件号 E19180;CSA 认证:C22.2 No. 248.14,类别 1422-01,文件号 53787,HRC-MISC;CE 标志;RoHS 合规
    - 包装数量: 每箱 10 个
    - 工作电压: 最高 500Vac
    - 尺寸: 13/32 英寸 x 1-1/2 英寸(约 10.3mm x 38.1mm)
    - 温度特性曲线: 见附图

    产品特点和优势


    - 色彩编码: 便于识别 500Vac 的最大电压等级
    - 纤维管结构: 提高了耐热性和机械强度
    - 镍镀黄铜端帽: 增强了连接的可靠性
    - 卓越的保护性能: 在额定电压下的高分断能力
    - 合规性: 符合多项国际标准,如 UL 和 CSA

    应用案例和使用建议


    - 电机控制变压器: 这些熔断器特别适合用于保护电机控制变压器,因为它们能够有效处理启动时的大电流。
    - 带有浪涌电流的电路: 在这些电路中,瞬时大电流会经常出现,FNQ 熔断器能够快速响应并切断电路以防止损坏。
    使用建议:
    - 确保选择正确的电流等级,避免因过载而频繁更换熔断器。
    - 定期检查熔断器的状态,确保其在必要时能正常工作。

    兼容性和支持


    该产品与其他 Eaton 和 Bussmann 的配件兼容,包括各种模块化块、导轨安装支架、PCB 熔断夹和盖子。厂家提供了详尽的技术支持文档和安装指南,确保用户能够在实际操作中得到充分的指导。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 熔断器频繁烧断 | 检查电路是否存在持续过载的情况 |
    | 超过额定电流 | 更换为更高电流等级的熔断器 |
    | 无法正常断开 | 检查接线是否正确,重新连接 |

    总结和推荐


    Bussmann® 系列时间延迟 FNQ 补充熔断器 是一款可靠且高效的产品,适用于多种高压电路保护需求。其卓越的保护性能、广泛的适用范围和丰富的配套支持使其在市场上具有很强的竞争优势。对于需要在严苛环境下提供可靠保护的应用场合,推荐使用此款熔断器。

FNQ-20参数

参数
熔断电流 -
额定电压-AC 500V
额定电压-DC -
熔断特性 慢速熔断
保险丝类型 Cartridge
熔断 I²t -
额定电流 20A
长*宽*高 38.1mm(长度)*38mm(宽度)
安装方式 底座安装
应用等级 工业级
零件状态 在售
包装方式 散装

FNQ-20厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

FNQ-20数据手册
