VP5-0067-R

产品分类: 开关变压器
厂牌: EATON
产品描述:
供应商型号: M-VP5-0067-R
供应商: Future
标准整包数: 1

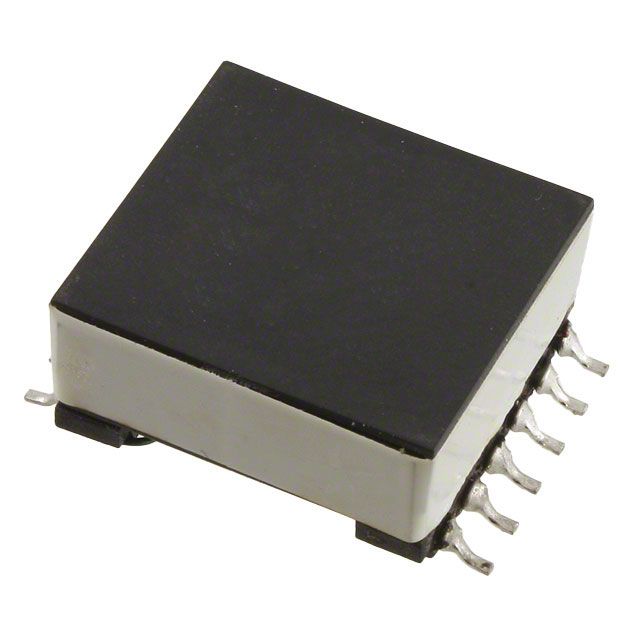

EATON 开关变压器 VP5-0067-R

VP5-0067-R概述


    产品简介


    VERSA-PAC® 是一款专为表面贴装设计的电感器和变压器产品系列。它们提供了多种磁芯配置和多达六组绕线,可满足超过500种不同的可用电感或变压器配置。这些组件具备高功率密度、低轮廓设计和低辐射噪声的特点。它们适用于广泛的应用范围,包括汽车电子(如发动机舱、车内和车外)以及各种消费电子产品。

    技术参数


    | 参数 | 描述 |

    | 功率范围 | 1 瓦至 70 瓦 |
    | 频率范围 | 超过 1 MHz |
    | 绝缘耐压 | 500 Vac |
    | 存储温度范围 | -55°C 至 +125°C |
    | 工作温度范围 | -40°C 至 +125°C |
    | 线圈数量 | 六个 |
    具体技术规格如下(以VP1-1400-R为例):
    - 基础电感值:89.6 μH(±30%)
    - 最大电流(ISAT(BASE)):0.85 A
    - 最大电流(IRMS(BASE)):0.85 A
    - 电阻值(R(BASE)):0.145 Ω
    - 伏-微秒数(Volt-µSEC(BASE)):21.8 µVs
    - 能量峰值(EPEAK(BASE)):21.8 µJ
    - 热阻(ΘJC(MAX)):60.7 °C/Watt

    产品特点和优势


    VERSA-PAC® 的显著特点是其能够提供高度灵活的磁芯配置,满足多种应用需求。该系列产品具有高功率密度和低噪声特性,能够有效减少电路板空间需求并提升整体系统效率。此外,其强大的电气特性使得它成为严苛工作环境下应用的理想选择。

    应用案例和使用建议


    案例一:降压转换器
    在该示例中,VERSA-PAC® 被用于实现一个5V到3.3V的降压转换器。通过利用VP5-0083,设计师可以轻松地将多个绕线并联连接以处理更高的输出电流,从而防止核心饱和。该电路可以实现高效率和低噪音,特别适合于高负载应用场合。
    案例二:锂离子电池到3.3V的SEPIC转换器
    另一个应用实例是将锂离子电池转换为3.3V的电压。在这个过程中,VERSA-PAC® 利用多个紧密耦合的绕线来降低纹波电流,从而减小噪音和核心损耗。这种电路结构不需要额外的钳位电路,并且具有较高的效率。
    使用建议:
    - 在设计时,要确保绕线配置满足所需的电流和电感要求。
    - 根据应用的频率和功率需求选择合适的型号。
    - 考虑热管理和散热策略,确保组件能够在预期的工作环境中稳定运行。

    兼容性和支持


    VERSA-PAC® 设计与现有的PCB布局标准相兼容,可以通过简单的引脚配置实现灵活的使用。厂商提供详细的技术文档和支持,以帮助客户进行设计和应用开发。如有需要,厂商还提供热仿真工具和在线技术支持服务。

    常见问题与解决方案


    问题1:如何处理温度过高?
    解决方案:选择适合特定应用条件的型号,并确保合理的热管理措施,如增加散热片或采用更有效的散热设计。
    问题2:如何确定合适的绕线配置?
    解决方案:根据应用需求确定绕线的串并联方式,并参考制造商提供的表格进行计算。

    总结和推荐


    VERSA-PAC® 是一款集灵活性和高性能于一体的电感器和变压器产品。其广泛的适用范围和强大的电气特性使其成为众多应用场合的理想选择。通过合理的设计和使用,VERSA-PAC® 可以帮助工程师实现高效的电源管理和系统集成。强烈推荐将其作为新一代电源设计中的关键组件。

VP5-0067-R参数

参数
初级电压 -
次级电压 -
绝缘电压 -
频率范围 -
长*宽*高 21mm*28.5mm*10.8mm
安装方式 贴片安装
零件状态 在售
包装方式 散装

VP5-0067-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

VP5-0067-R数据手册

厂牌 PDF简要描述 下载
EATON 开关变压器 EATON VP5-0067-R VP5-0067-R数据手册

VP5-0067-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4+ $ 3.3264 ¥ 29.5135
20+ $ 3.201 ¥ 28.4009
50+ $ 3.157 ¥ 28.0105
125+ $ 3.113 ¥ 27.6201
300+ $ 3.025 ¥ 26.8394
库存: 6
起订量: 5 增量: 35
交货地:
最小起订量为:4
合计: ¥ 118.05
直接购买
加入购物车
