VP5-0155TR-R

产品分类: 开关变压器
厂牌: EATON
产品描述: Cooper Bussmann 脉冲变压器, 1:5匝数比, 表面贴装安装, 9.9μH初级线圈电感
供应商型号: VP5-0155TR-R
供应商: Master
标准整包数: 3

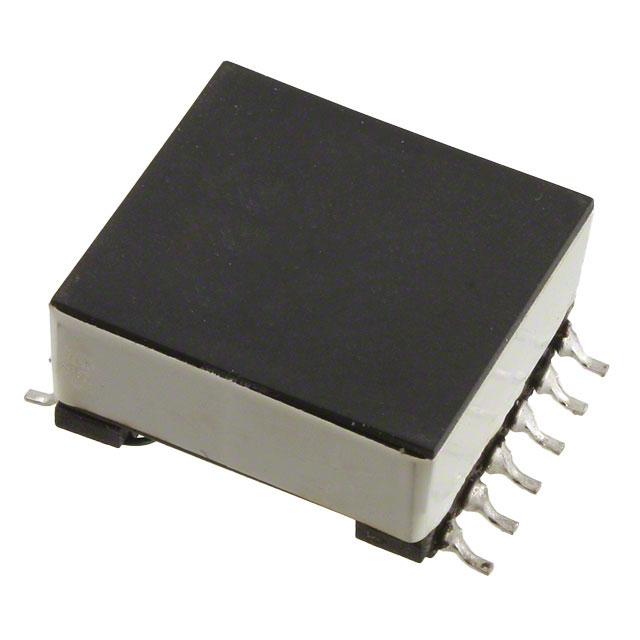

EATON 开关变压器 VP5-0155TR-R

VP5-0155TR-R概述


    产品简介


    VP VERSA-PAC® 表面贴装电感器和变压器是一种多功能表面贴装设备,提供了超过500种可用的电感器或变压器配置。这些器件适用于高功率密度和低外形要求的应用场景,适合在广泛的电子设备中使用,如汽车电子、通信系统(例如GPS和车载媒体播放器)以及消费电子产品(例如LED照明和LCD显示器)。

    技术参数


    - 电感范围:201.6 µH 至 173 µH(具体数值根据型号变化)
    - 额定电流:最大可达1.70A(具体值取决于型号)
    - 耐压能力:最高500Vac隔离电压
    - 工作温度范围:存储温度为-55°C至+125°C;操作温度为-40°C至+125°C
    - 封装类型:多种尺寸,包括12.9mm × 9.2mm、16.3mm × 12.0mm等
    - 材料:磁芯采用铁氧体材料
    - 频率范围:最高可达1MHz

    产品特点和优势


    VP VERSA-PAC® 表面贴装电感器和变压器具备六大风圈,能够在多种应用中提供超过500种配置选择。它们具有高功率密度、低噪声辐射和紧密耦合线圈的优势,同时能够在1W至70W的功率范围内运作。这些产品还支持高达1MHz的频率范围,并且具有500Vac的隔离能力,使它们成为广泛应用于不同领域的理想选择。

    应用案例和使用建议


    案例一:5V到3.3V降压转换器
    在该电路中,VP VERSA-PAC® 表面贴装电感器通过将两个线圈串联来生成3.3V输出,而另外一条额外的升压绕组生成5V输出。这种设计不仅节约了成本,而且减少了电路板空间。
    案例二:锂离子电池到3.3V SEPIC转换器
    在这种应用中,VP VERSA-PAC® 表面贴装电感器利用多个紧密耦合的绕组来减少纹波电流,降低噪声和磁芯损耗。这种配置不需要额外的钳位电路来控制开关关断时的电压尖峰,从而提高了效率。
    使用建议:
    - 在选择合适的型号时,需要考虑电流承载能力和磁芯饱和限制。
    - 设计PCB布局时,确保各焊点共平面,避免组件间的错位。
    - 根据具体应用需求,选择适当的线圈连接方式(串联或并联)以优化电流和磁通量。

    兼容性和支持


    这些产品支持多种应用环境,包括汽车电子、通信和消费电子产品。制造商提供详细的文档和技术支持,包括详细的PCB布局指导和参数选择指南。此外,客户可以访问制造商网站获取更多资源和支持信息。

    常见问题与解决方案


    - Q:如何确定正确的型号?
    A: 参考产品规格表中的最大额定值,根据实际应用的需求选择合适的型号。

    - Q:如何进行多线圈配置?
    A: 多个线圈可以通过串联或并联的方式连接,以实现所需的电感和电流承载能力。具体计算方法请参考产品手册。

    总结和推荐


    综上所述,VP VERSA-PAC® 表面贴装电感器和变压器是一款高效、灵活且广泛适用的产品。它们具有高功率密度、低噪声和紧密耦合线圈等优点,非常适合各种高要求的电源管理和信号处理应用。因此,强烈推荐在需要高性能电感器和变压器的设计中选用该系列产品。

VP5-0155TR-R参数

参数
频率范围 -
初级电压 -
次级电压 -
绝缘电压 -
长*宽*高 21mm*28.5mm*10.8mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

VP5-0155TR-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

VP5-0155TR-R数据手册

厂牌 PDF简要描述 下载
EATON 开关变压器 EATON VP5-0155TR-R VP5-0155TR-R数据手册

VP5-0155TR-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3+ $ 10.4535 ¥ 92.9682
25+ $ 9.4176 ¥ 82.2187
100+ $ 8.7026 ¥ 75.9362
115+ $ 8.268 ¥ 72.144
1035+ $ 7.8176 ¥ 67.2189
5060+ $ 7.4272 ¥ 63.8625
10005+ $ 5.0218 ¥ 43.1797
15065+ $ 5.0218 ¥ 43.1797
库存: 490
起订量: 3 增量: 0
交货地:
最小起订量为:3
合计: ¥ 278.9
