VP4-0060-R

产品分类: 开关变压器
厂牌: EATON
产品描述: Inductor Power Wirewound 4.9uH 20% Ferrite 1.7A 0.057Ohm DCR Automotive Bulk
供应商型号: UA-VP4-0060-R
供应商: 海外现货
标准整包数: 1

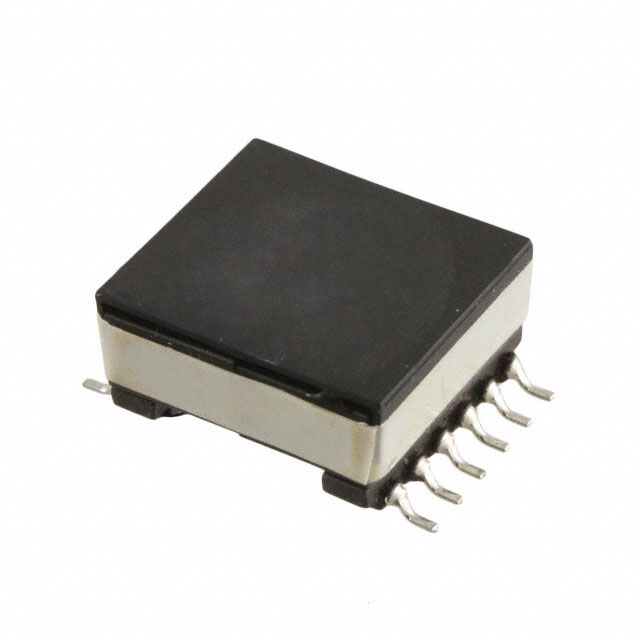

EATON 开关变压器 VP4-0060-R

VP4-0060-R概述

    VERSA-PAC® Inductors and Transformers(表面贴装)

    产品简介


    VERSA-PAC® 系列是专为现代电子系统设计的高度集成且灵活的电感器和变压器组件。这些组件采用六绕组表面贴装设计,提供超过500种可用的电感或变压器配置。它们以其高功率密度、低外形、低辐射噪声及紧密耦合绕组而闻名,广泛应用于多种电子产品中。

    技术参数


    - 电源范围: 1瓦至70瓦
    - 频率范围: 高达1兆赫
    - 隔离电压: 500伏交流
    - 核心材料: 铁氧体
    - 存储温度范围: -55°C 至 +125°C
    - 操作温度范围: -40°C 至 +125°C
    - 引脚配置: 可以通过引脚连接实现多种组合,适用于不同应用需求
    - 热阻: 大约每个瓦特0.1到0.7°C
    - 耐热电流: 核心饱和电流为最大电流的30%
    - 最大直流电阻: 每个绕组的最大直流电阻值
    - 电压-微秒能力: 最大电压-微秒值

    产品特点和优势


    1. 六绕组设计:可提供超过500种配置,大大提高了设计灵活性。
    2. 高功率密度和低外形:适合空间受限的应用。
    3. 低辐射噪声和紧密耦合绕组:减少了电磁干扰。
    4. 宽广的工作温度范围:从-40°C到+125°C,适应严苛环境。
    5. 多种配置选择:通过引脚连接方式可实现多样化的配置,适用于不同应用需求。

    应用案例和使用建议


    1. 降压转换器:
    - 电路图显示了如何通过串联两个绕组来实现3.3V的降压输出,并通过额外的绕组实现5V的输出。
    - 使用所有六个绕组并联可以减少AC/DC铜损并最大化散热,使电路在300KHz以上也能稳定工作。
    2. 锂离子电池到3.3V的SEPIC转换器:
    - 由于VERSA-PAC具有多个紧密耦合的绕组,因此能有效地降低纹波电流和噪音,同时避免需要额外的阻尼器控制电压尖峰。
    - 在每个VERSA-PAC型号中,气隙被调整以获得特定的电感和电流值,适用于不同的锂离子电池充电场景。

    兼容性和支持


    - VERSA-PAC与多种电子设备兼容,可以通过引脚配置满足不同的应用需求。
    - 厂商提供了全面的技术支持,包括安装指南、维修服务以及在线资源,确保客户能够高效地使用这些组件。

    常见问题与解决方案


    1. Q: 有哪些常见的电流限制?
    - A: 主要的限制因素是30%核心饱和电流和40°C表面温度上升,需根据具体应用合理选择型号。
    2. Q: 如何处理热量问题?
    - A: 通过并联绕组可以有效分散热量,并通过合适的PCB布局进行散热,保证组件稳定运行。

    总结和推荐


    VERSA-PAC®系列电感器和变压器以其独特的多功能性和高性能在市场上具备极强的竞争优势。无论是针对严苛的工作环境还是复杂的设计要求,它们都能提供卓越的性能和灵活性。强烈推荐给追求高效、可靠解决方案的设计师和工程师。

VP4-0060-R参数

参数
初级电压 -
次级电压 -
绝缘电压 -
频率范围 -
长*宽*高 18mm*24.6mm*10mm
通用封装 12-SMD
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装

VP4-0060-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

VP4-0060-R数据手册

厂牌 PDF简要描述 下载
EATON 开关变压器 EATON VP4-0060-R VP4-0060-R数据手册

VP4-0060-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.975 ¥ 26.177
59+ $ 2.925 ¥ 25.7371
127+ $ 2.875 ¥ 25.2971
264+ $ 2.7875 ¥ 24.5273
库存: 54
起订量: 41 增量: 42
交货地:
最小起订量为:1
合计: ¥ 26.17
