首页  >  产品百科  >  VP3-0084-R

VP3-0084-R

产品分类: 开关变压器
厂牌: EATON
产品描述: Inductor Power Wirewound 6.8uH 20% Ferrite 1.47A 0.061Ohm DCR T/R
供应商型号: VP3-0084-R
供应商: Avnet
标准整包数: 200

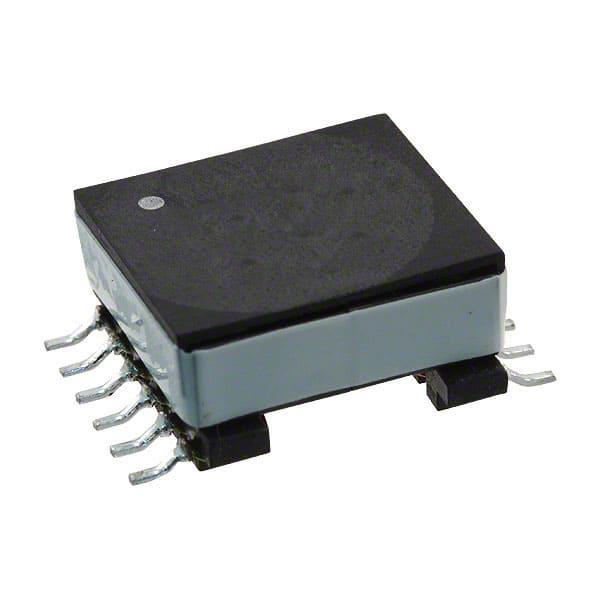

EATON 开关变压器 VP3-0084-R

VP3-0084-R概述


    产品简介


    VERSA-PAC® 表面贴装电感器和变压器 是一款适用于多种应用的高性能电子元器件。这款产品具有六个绕组,提供超过500种可用的电感或变压器配置。这些器件主要用于需要高功率密度、低轮廓设计的应用场景中,同时具备低辐射噪声和紧密耦合绕组的特点。它们的工作频率范围可达到1 MHz以上,功率范围从1瓦特到70瓦特不等,具备500伏交流隔离能力。电感器和变压器采用了铁氧体磁芯材料,适用于各种工业和消费电子产品领域。

    技术参数


    | 参数 | 基本单位 | 典型值 | 最大值 |
    ||
    | 额定电感(µH) | µH | 6.5 - 159.65
    | 饱和电流(A) | A | 0.04 - 1.95
    | 电流额定值(A) | A | 0.29 - 4.59
    | 直流电阻(Ω) | Ω | 0.047 - 0.145
    | 电压-µ秒(µVs) | µVs | 21.8 - 64.6
    | 能量存储(µJ) | µJ | 0.57 - 10.52
    | 温度系数(°C/W) | °C/W | 0.058 - 0.165

    产品特点和优势


    VERSA-PAC® 表面贴装电感器和变压器以其高功率密度、低轮廓设计、低辐射噪声及紧密耦合绕组等特性著称。此外,这些产品还具备广泛的温度适应性,能够在 -40°C 至 +125°C 的环境下稳定工作,存储温度范围更是达到了 -55°C 至 +125°C。对于需要高可靠性的应用场合,如汽车电子、车载系统、GPS 设备、LED 照明、液晶显示器等,这些器件提供了优越的选择。

    应用案例和使用建议


    - 降压转换器:例如,5V到3.3V的降压转换器中,通过串联两个绕组产生3.3V输出,而附加的飞跨绕组用于生成5V输出。多出的绕组可以并联在初级绕组上以处理更多电流。这种配置不仅减少了电路板空间和成本,还能实现高效率运行。
    - 升压转换器:在锂离子电池到3.3V的SEPIC转换器中,利用多个紧密耦合的绕组来降低纹波电流,从而减少噪音和磁芯损耗。该电路无需阻尼网络来控制开关断开时的电压尖峰,因而非常高效。
    建议在设计时根据具体应用场景选择合适的绕组配置,以满足电流承载能力和电感值的要求。同时,确保电感器的工作环境符合手册中的规定,以充分发挥其性能优势。

    兼容性和支持


    VERSA-PAC® 产品与其他标准表面贴装器件兼容,符合J-STD-020标准的焊接工艺要求。厂商提供了详尽的技术文档和支持服务,包括详细的安装指南和常见问题解答,以帮助客户更好地理解和使用这些产品。

    常见问题与解决方案


    1. 问题:如何确定正确的电流承载能力?
    解决方法:选择具有足够电流额定值的型号,确保其能承受应用所需的负载电流。具体参数可在技术手册中查阅。
    2. 问题:如何计算绕组组合后的总电感和电流承载能力?
    解决方法:参照手册中的公式进行计算,例如并联绕组的电流承载能力为各绕组之和,而串联绕组的电感为各绕组电感之和的平方。

    总结和推荐


    VERSA-PAC® 表面贴装电感器和变压器 是一款高度灵活且功能强大的产品,适用于多种高可靠性应用场合。凭借其高功率密度、宽工作温度范围及丰富的绕组配置选项,这些器件能够满足广泛的应用需求。强烈推荐在汽车电子、通信设备和其他需要高性能电源管理解决方案的场合使用。

VP3-0084-R参数

参数
初级电压 -
次级电压 -
绝缘电压 -
频率范围 -
长*宽*高 17.1mm*22.3mm*8.4mm
通用封装 12-SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

VP3-0084-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

VP3-0084-R数据手册

厂牌 PDF简要描述 下载
EATON 开关变压器 EATON VP3-0084-R VP3-0084-R数据手册

VP3-0084-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ $ 1.2125 ¥ 10.5124
库存: 1200
起订量: 200 增量: 0
交货地:
最小起订量为:200
合计: ¥ 2102.48
直接购买
加入购物车
