TR2/1025TD500-R

产品分类: 熔断保险丝
厂牌: EATON
产品描述: 125V 250V 1.47A²S 50A 慢速熔断 Board Mount (Cartridge Style Excluded) 500mA 贴片安装 10.29mm*2.77mm*2.77mm
供应商型号: N-TR2/1025TD500-R
供应商: 云汉优选
标准整包数: 2500

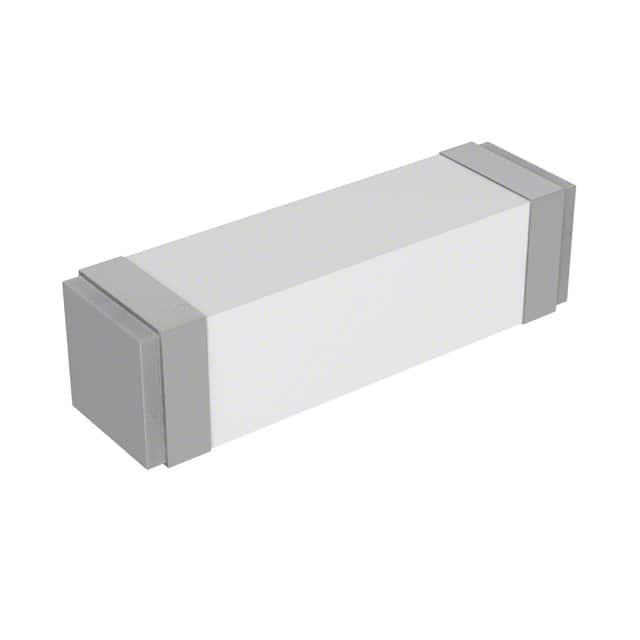

EATON 熔断保险丝 TR2/1025TD500-R

TR2/1025TD500-R概述


    产品简介


    时间延迟表面贴装保险丝(1025TD)
    本产品是一款符合EIA/IS-722标准的时间延迟表面贴装保险丝,适用于需要高可靠性且长时间稳定电流的电子设备。它广泛应用于消费电子、工业控制设备、通信设备及汽车电子等领域,为这些应用提供可靠的过流保护。

    技术参数


    时间延迟特性
    - 额定电流下最小开路时间为4小时
    - 额定电流的200%时,最小开路时间为1秒,最大为60秒
    - 额定电流的250%时,最大开路时间为10秒(如果在200%条件下60秒内未开路,则需将电流提升至250%)
    电气特性
    - 额定电压:250 VAC / 125 VDC
    - 断流能力:50 A (AC) / 50 A (DC)
    - 冷态电阻:典型值为0.016 Ω - 4.200 Ω
    - 熔断I²t典型值:145 mV - 1900 mV
    - 电压降:典型值为145 mV - 1900 mV
    环境适应性
    - 符合MIL-STD-202标准,包括湿度、温度冲击、机械冲击和溶剂耐受性
    - 波峰焊接:最高温度260°C,持续时间不超过10秒
    - 红外回流焊:最高温度260°C,持续时间不超过30秒

    产品特点和优势


    - 高可靠性:符合严格的军用标准,保证在恶劣环境下的长期稳定性
    - 时间延迟特性:有效避免因瞬时浪涌电流导致误动作,适用于对启动电流敏感的应用
    - 多种规格选择:覆盖从250mA到5A的额定电流范围,满足不同应用需求
    - 高断流能力:在较高电流下仍能保持安全切断,确保设备安全

    应用案例和使用建议


    应用案例
    - 工业控制设备中的过载保护
    - 消费电子产品中的电路保护
    - 通信设备中的电源管理
    使用建议
    - 在设计电路时,考虑80%或更低的额定电流来延长保险丝寿命,特别是在高温环境下
    - 在复杂系统中,确保保险丝与其它组件的匹配以发挥最佳保护效果

    兼容性和支持


    - 兼容性:符合EIA/IS-722标准,可以方便地集成到现有的电子系统中
    - 技术支持:Eaton提供详尽的技术文档和在线支持,帮助用户更好地理解和使用该产品

    常见问题与解决方案


    Q1: 为什么保险丝会在短时间内开路?
    A1: 可能是因为电流超过额定值或温度过高。建议检查电路负载并调整。
    Q2: 如何判断保险丝是否正常工作?
    A2: 使用万用表测量两端的电阻,如果阻值异常增大或接近无穷大,则表示保险丝已断开。
    Q3: 是否可以在高湿度环境中使用?
    A3: 可以,但需遵循环境适应性测试结果。建议在潮湿环境中进行额外防护。

    总结和推荐


    综上所述,1025TD时间延迟表面贴装保险丝以其卓越的性能、广泛的适用性和高可靠性,在众多应用场合中表现出色。无论是消费电子还是工业控制设备,该保险丝都能提供可靠保护。因此,我们强烈推荐此产品作为电子系统的保护方案。

TR2/1025TD500-R参数

参数
熔断电流 50A
额定电压-AC 250V
额定电压-DC 125V
熔断特性 慢速熔断
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t 1.47A²S
额定电流 500mA
长*宽*高 10.29mm*2.77mm*2.77mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

TR2/1025TD500-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

TR2/1025TD500-R数据手册

厂牌 PDF简要描述 下载
EATON 熔断保险丝 EATON TR2/1025TD500-R TR2/1025TD500-R数据手册

TR2/1025TD500-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ $ 0.7931 ¥ 6.7414
库存: 3099
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 16853.5
直接购买
加入购物车
