GDB-100MA

产品分类: 熔断保险丝
厂牌: EATON
产品描述: 250V 0.003A²S 快速熔断 Cartridge,Glass 100mA 底座安装 5mm(长度)*20mm(宽度)
供应商型号: N-GDB-100MA
供应商: 云汉优选
标准整包数: 1
EATON 熔断保险丝 GDB-100MA

GDB-100MA概述

    电子元器件产品技术手册

    产品简介

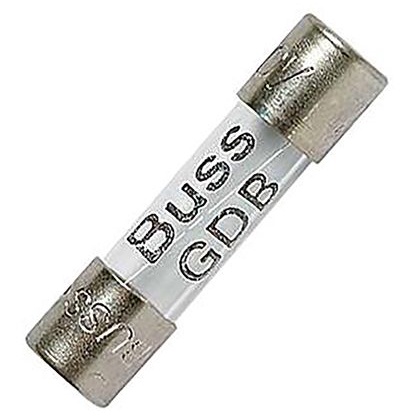

    GDB系列5mm x 20mm快熔型玻璃管式保险丝是一种设计用于各种电路保护需求的电子元件。这些保险丝具有快速反应能力和低断流容量,广泛应用于需要迅速响应过载和短路情况的场合。主要应用于工业控制、电信设备、消费电子产品及医疗设备等领域。

    技术参数


    以下是GDB系列保险丝的关键技术规格和性能参数:
    | 零件号 | 额定电压(Vac) | 典型冷态电阻(Ω) | 熔断熔化电流(mA) | 熔断时间(I²t) | 最大压降(mV) | 机构认证 |
    ||
    | GDB-32mA | 250 | 35 | 290 | 0.00002 | 13000 | VDE |
    | GDB-40mA | 250 | 35 | 210 | 0.00006 | 11500 | VDE |
    | GDB-50mA | 250 | 35 | 150 | 0.00010 | 10500 | VDE |
    | GDB-63mA | 250 | 35 | 113 | 0.00020 | 9800 | VDE |
    | GDB-80mA | 250 | 35 | 22 | 0.0008 | 3000 | VDE |
    | GDB-100mA | 250 | 35 | 18 | 0.0013 | 2800 | VDE |
    | GDB-125mA | 250 | 35 | 11 | 0.0034 | 2200 | VDE |
    | GDB-160mA | 250 | 35 | 9.1 | 0.008 | 2000 | VDE |
    | GDB-200mA | 250 | 35 | 6.8 | 0.016 | 1700 | VDE |
    | GDB-250mA | 250 | 35 | 4.3 | 0.028 | 1400 | VDE |
    | GDB-315mA | 250 | 35 | 3.1 | 0.058 | 1300 | VDE |
    | GDB-400mA | 250 | 35 | 2.0 | 0.018 | 1100 | VDE |
    | GDB-500mA | 250 | 35 | 0.26 | 0.018 | 220 | VDE |
    | GDB-630mA | 250 | 35 | 0.20 | 0.035 | 220 | VDE |
    | GDB-800mA | 250 | 35 | 0.14 | 0.067 | 190 | VDE |
    | GDB-1A | 250 | 35 | 0.125 | 0.060 | 200 | VDE |
    | GDB-1.25A | 250 | 35 | 0.096 | 0.084 | 200 | VDE |
    | GDB-1.6A | 250 | 35 | 0.066 | 0.016 | 190 | VDE |
    | GDB-2A | 250 | 35 | 0.043 | 0.042 | 150 | VDE |
    | GDB-2.5A | 250 | 35 | 0.034 | 0.061 | 150 | VDE |
    | GDB-3.15A | 250 | 35 | 0.025 | 0.013 | 130 | VDE |
    | GDB-4A | 250 | 40 | 0.021 | 0.022 | 130 | VDE |
    | GDB-5A | 250 | 50 | 0.014 | 0.042 | 120 | VDE |
    | GDB-6.3A | 250 | 63 | 0.010 | 0.069 | 120 | VDE |
    | GDB-8A | 250 | 80 | 0.010 | N/A | 120 | VDE |
    | GDB-10A | 250 | 100 | 0.008 | N/A | 120 | VDE |
    备注:
    - DC冷态电阻:在额定电流的10%以下测量。
    - †典型熔断时间(熔断时间在标称中断电流和额定电压下测得)。
    - ‡最大电压降(在+20°C环境温度下额定电流时测得的电压降)。

    产品特点和优势


    - 快速响应:GDB系列保险丝能够在几毫秒内响应过载和短路情况,有效保护电路。
    - 高可靠性:设计符合IEC 60127-2/2标准,确保在各种严苛环境下的稳定性。
    - 低断流容量:适合对断流容量要求较高的应用场景。
    - 多种认证:通过UL、VDE和CSA认证,保证产品质量和安全。

    应用案例和使用建议


    - 工业控制:在自动化设备和控制系统中保护电源线路和关键组件。
    - 电信设备:确保通信设备稳定运行,防止瞬时过载导致的故障。
    - 消费电子产品:保护移动设备和家用电器中的电路板免受意外损坏。
    使用建议:
    - 确保保险丝的额定电流与被保护电路的额定电流相匹配。
    - 在安装时考虑周围环境温度和湿度的影响,进行适当的降额处理。

    兼容性和支持


    - GDB系列保险丝适用于多种封装形式,如BK和BK1,分别提供100个和1,000个保险丝。
    - 该产品兼容多种设备和系统,适用于广泛的电子设备。
    - Eaton公司提供全面的技术支持和售后服务,确保客户在使用过程中获得必要的帮助和支持。

    常见问题与解决方案


    - Q: 如何正确选择保险丝?
    A: 选择合适的保险丝时,要确保其额定电流大于或等于电路的最大正常工作电流,并考虑电路的瞬时过载能力。

    - Q: 保险丝频繁烧毁怎么办?
    A: 检查电路是否存在短路或过载问题。如果排除这些原因后仍频繁烧毁,则可能需要更换更高额定电流的保险丝或

GDB-100MA参数

参数
额定电压-DC -
熔断特性 快速熔断
保险丝类型 Cartridge,Glass
熔断 I²t 0.003A²S
额定电流 100mA
熔断电流 -
额定电压-AC 250V
长*宽*高 5mm(长度)*20mm(宽度)
安装方式 底座安装
零件状态 在售
包装方式 散装

GDB-100MA厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

GDB-100MA数据手册

厂牌 PDF简要描述 下载
EATON 熔断保险丝 EATON GDB-100MA GDB-100MA数据手册

GDB-100MA封装设计

查看详情并下载
Symbol
Footprint
3D Model
