GBB-3-R

产品分类: 熔断保险丝
厂牌: EATON
产品描述: 125V 250V 快速熔断 Cartridge,Ceramic 3A 底座安装 31.75mm(长度)
供应商型号: N-GBB-3-R
供应商: 云汉优选
标准整包数: 1

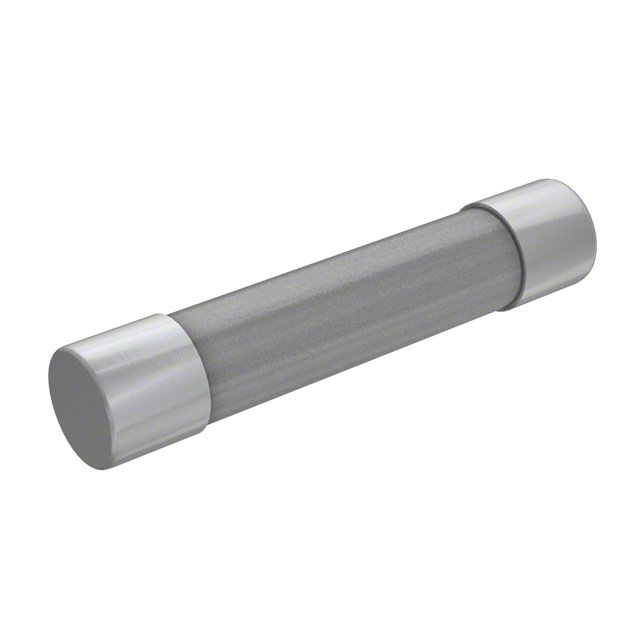

EATON 熔断保险丝 GBB-3-R

GBB-3-R概述


    产品简介


    本电子元器件为一款快速熔断陶瓷管式保险丝,型号为GBB系列。GBB保险丝的设计使其能够非常迅速地响应过载电流,保护电路免受损坏。该产品广泛应用于电源系统、通信设备、计算机系统以及其他需要过载保护的电子设备中。

    技术参数


    - 尺寸:1/4英寸 x 1 1/4英寸(6.3毫米 x 32毫米)
    - 物理结构:陶瓷管,镍镀铜端盖
    - 包装重量:每100个保险丝装入纸箱后重约1磅(0.45千克)
    - 认证标准:符合UL 248-14标准
    - 电气特性:
    - 额定电压:交流250V,直流125V
    - 交流中断额定电流:200A
    - 直流中断额定电流:10,000A
    - 冷态电阻:0.00206 Ω 至 0.17750 Ω
    - 典型电压降:0.0610 V 至 0.2497 V

    产品特点和优势


    1. 非常快的响应速度:GBB保险丝能够在电流超过额定值150%时,在最短1秒内快速熔断,从而有效地保护电路。
    2. 高可靠性:采用陶瓷材料和镍镀铜端盖,提高了保险丝的耐热性和稳定性。
    3. 多功能选择:提供不同额定电流的产品选择,适用于不同的应用场景。
    4. 易于安装:可选轴向引线,方便与电路板连接。
    5. 环保认证:通过了UL和CSA认证,确保产品质量符合国际标准。

    应用案例和使用建议


    应用案例
    GBB保险丝广泛应用于电源系统、通信设备、计算机系统等场合。例如,在一个通信基站中,GBB保险丝被用于保护电源系统,以防止过载电流对设备造成损害。
    使用建议
    1. 正确选择型号:根据具体应用场景选择合适的额定电流,避免因过载电流导致频繁更换保险丝。
    2. 定期检查:建议定期检查保险丝状态,确保其正常工作。
    3. 配套使用:考虑与其他元件如电容、电阻等配合使用,提高系统的整体稳定性和可靠性。

    兼容性和支持


    GBB保险丝可以与其他同类设备及系统兼容,适用于各种标准的电气接口。Eaton公司提供了详细的技术支持和售后服务,客户可以通过其官方网站获取更多技术支持和文档资料。

    常见问题与解决方案


    1. 问题:保险丝经常熔断。
    - 解决方案:检查电路是否有异常负载或短路现象,及时排查并修复。
    2. 问题:保险丝未能熔断。
    - 解决方案:确认是否选择了合适的额定电流,必要时更换更高额定电流的保险丝。
    3. 问题:保险丝安装困难。
    - 解决方案:确保引线正确安装,可选择轴向引线以简化安装过程。

    总结和推荐


    总体来看,GBB保险丝凭借其快速熔断特性、高可靠性和广泛的适用性,在电子设备的过载保护方面表现出色。适用于多种工业和商业应用,具有很高的性价比。强烈推荐使用此产品以确保电路的安全性和可靠性。

GBB-3-R参数

参数
保险丝类型 Cartridge,Ceramic
熔断 I²t -
额定电流 3A
熔断电流 -
额定电压-AC 250V
额定电压-DC 125V
熔断特性 快速熔断
长*宽*高 31.75mm(长度)
安装方式 底座安装
零件状态 在售
包装方式 散装

GBB-3-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

GBB-3-R数据手册

厂牌 PDF简要描述 下载
EATON 熔断保险丝 EATON GBB-3-R GBB-3-R数据手册

GBB-3-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
