GBB-10R

产品分类: 熔断保险丝
厂牌: EATON
产品描述: 125V 250V 快速熔断 Cartridge,Ceramic 10A 底座安装 31.75mm(长度)
供应商型号: FA-GBB-10R
供应商: Avnet
标准整包数: 10

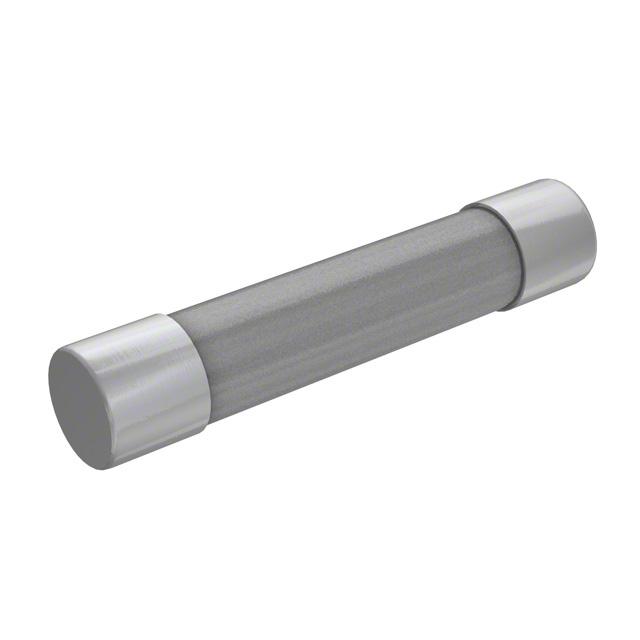

EATON 熔断保险丝 GBB-10R

GBB-10R概述

    文章标题:Eaton GBB系列陶瓷管式快速熔断器技术手册解析

    一、产品简介


    产品类型及功能
    Eaton GBB系列陶瓷管式快速熔断器是一种用于过电流保护的电子元件。其采用非常快速响应的设计,能够在电路出现异常大电流时迅速切断电源,从而保护下游设备免受损坏。这类熔断器广泛应用于各种工业和消费电子领域,例如电源管理、通信设备、家用电器及可再生能源系统等。
    主要功能
    - 快速断开能力:在高过载情况下实现毫秒级的响应时间。
    - 多种电流规格选择:涵盖从1A到30A范围内的多种型号以满足不同应用场景需求。
    - 高可靠性:符合UL 248-14标准认证,确保长期稳定运行。
    应用领域
    - 工业控制设备
    - 数据中心设备
    - 医疗器械
    - 汽车电子系统
    - 家电产品(如冰箱、空调)

    二、技术参数


    | 参数项 | 值 |

    | 额定电压(VAC) | 250 |
    | 额定电压(VDC) | 125 |
    | 最大直流中断能力(A) | 10,000 @ 125VDC / 200 @ 250VAC |
    | 典型冷态电阻(Ω) | 视具体型号而定 |
    | 典型电压降(V) | 视具体型号而定 |
    对于不同电流等级的产品,以下是部分关键指标:
    - GBB-1-R:额定电流1A,直流电压下最大中断能力为10,000A;冷态电阻0.17750Ω;额定电流下的典型压降0.2096V。
    - GBB-10-R:额定电流10A,直流电压下最大中断能力为10,000A;冷态电阻0.00934Ω;额定电流下的典型压降0.0877V。
    工作环境要求
    工作温度范围:标准操作条件下无需特殊温度限制。但需注意避免极端高温或低温环境可能对性能造成影响。

    三、产品特点和优势


    1. 快速响应:具有极高的灵敏度,在电流超出限定值后能够迅速断开电路。
    2. 优异的安全性:通过了UL和CSA双重认证,确保其符合国际安全规范。
    3. 多样化选项:提供带密封处理(防水防尘)版本以及支持轴向引脚配置,适应不同安装需求。
    4. 耐用性好:采用陶瓷材料作为外壳,耐热性强且抗老化效果显著。
    四、应用案例与使用建议
    典型应用场景
    - 在服务器机房内,这些熔断器被用来保护配电柜内部的重要部件。
    - 在家庭电器如洗衣机中,它们帮助检测并隔离电路故障点。
    使用建议
    - 确保正确匹配负载需求选择合适的电流等级。
    - 定期检查连接处是否松动,防止接触不良引发额外风险。
    - 如果需要清洗PCB板面,请选用带有密封特性的型号。
    五、兼容性与支持
    Eaton GBB系列与其他品牌的标准插槽式连接器兼容良好,易于集成到现有系统中。此外,Eaton公司提供了详尽的技术文档和技术支持服务,包括在线FAQ数据库以及专业客服团队解答疑问。

    六、常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 熔断器频繁触发 | 检查负载是否超过额定值 |
    | 更换新熔断器时无法正常工作 | 确认安装方向正确,且未受损 |
    | 长期使用后性能下降 | 定期检查老化情况,必要时更换 |
    七、总结与推荐
    综上所述,Eaton GBB系列陶瓷管式快速熔断器凭借其快速响应、高安全性及多样化配置,在众多行业中表现出了卓越的表现力。如果您正在寻找一款可靠的过流保护解决方案,这款产品无疑是一个值得考虑的选择。
    推荐指数:★★★★★
    由于其出色的性价比和技术优势,强烈推荐给需要高性能熔断保护的应用场合。同时建议根据实际应用场景合理挑选合适规格的产品。

GBB-10R参数

参数
保险丝类型 Cartridge,Ceramic
熔断 I²t -
额定电流 10A
熔断电流 -
额定电压-AC 250V
额定电压-DC 125V
熔断特性 快速熔断
长*宽*高 31.75mm(长度)
安装方式 底座安装
零件状态 在售
包装方式 散装

GBB-10R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

GBB-10R数据手册

厂牌 PDF简要描述 下载
EATON 熔断保险丝 EATON GBB-10R GBB-10R数据手册

GBB-10R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 13.9913 ¥ 115.5685
20+ $ 13.7744 ¥ 113.7767
30+ $ 13.5575 ¥ 111.985
50+ $ 13.3406 ¥ 110.1932
100+ $ 13.1237 ¥ 108.4014
库存: 0
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 0
