TR1-6125TD1-R

产品分类: 熔断保险丝
厂牌: EATON
产品描述: 2.88A²S 慢速熔断 1A 2410 焊接安装,贴片安装 6.1mm(长度)*2.72mm(高度)
供应商型号: M-TR1-6125TD1-R
供应商: Future
标准整包数: 1

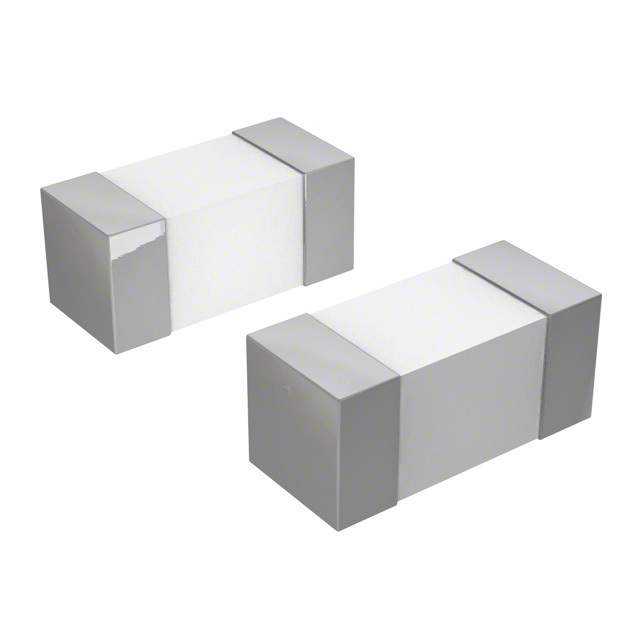

EATON 熔断保险丝 TR1-6125TD1-R

TR1-6125TD1-R概述


    产品简介


    6125TD系列时间延迟表面贴装保险丝是一种专为现代电子设备设计的安全保护元件。该系列产品主要应用于消费电子产品、工业控制系统、汽车电子、通信设备等领域,能够有效地防止过载和短路造成的损坏。6125TD保险丝符合EIA/IS-722标准,具有优异的环境适应能力和可靠性。

    技术参数


    - 额定电流范围: 500mA 至 7A
    - 额定电压: 125V AC / 60V DC
    - 最大分断能力: 50A
    - 熔断特性:
    - 100%额定电流下:4小时最小时间延迟
    - 200%额定电流下:1秒至60秒之间
    - 电阻值:
    - 500mA: 0.4025Ω
    - 750mA: 0.2350Ω
    - 1A: 0.1680Ω
    - 1.5A: 0.0630Ω
    - 2A: 0.0480Ω
    - 2.5A: 0.0350Ω
    - 3A: 0.0263Ω
    - 3.5A: 0.0195Ω
    - 4A: 0.0185Ω
    - 5A: 0.0133Ω
    - 7A: 0.0087Ω
    - 典型熔断能量:
    - 500mA: 245mV
    - 750mA: 250mV
    - 1A: 256mV
    - 1.5A: 125mV
    - 2A: 133mV
    - 2.5A: 130mV
    - 3A: 97mV
    - 3.5A: 95mV
    - 4A: 106mV
    - 5A: 100mV
    - 7A: 99mV
    - 尺寸: 长4.0mm(0.157英寸),宽2.6mm(0.102英寸),高3.0mm(0.118英寸)

    产品特点和优势


    6125TD系列保险丝具备以下独特功能和优势:
    - 时间延迟特性:该系列保险丝具有较长的时间延迟,能够在电路过载时提供更可靠的保护。
    - 高可靠性:产品经过严格的质量控制,能够承受恶劣的工作环境,确保长期稳定运行。
    - 宽泛的电流范围:覆盖了从500mA到7A的广泛电流范围,满足多种应用需求。
    - 符合行业标准:符合EIA/IS-722和UL等标准,适用于各种严苛的认证要求。

    应用案例和使用建议


    应用案例
    6125TD保险丝广泛应用于消费电子产品如智能手机、平板电脑,工业控制系统如PLC、变频器,汽车电子如ECU、仪表板,以及通信设备如路由器、交换机等。
    使用建议
    1. 温度影响:建议在操作电流不超过额定电流80%的情况下使用,并根据工作环境的温度进行进一步的降额处理。
    2. 安装注意事项:请确保保险丝安装平整且紧固,避免因松动而造成接触不良。

    兼容性和支持


    - 兼容性:6125TD保险丝可与大多数主流的PCB制造工艺兼容,确保在不同生产环境下都能顺利使用。
    - 支持与维护:Eaton Electronics Division 提供全面的技术支持和售后服务,包括产品咨询、故障排查等。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 熔断时间超出预期 | 检查工作环境温度是否过高,适当降额使用。 |
    | 短路频繁发生 | 确认电路设计是否存在缺陷,必要时调整负载配置。 |
    | 安装过程中保险丝损坏 | 检查安装工艺是否正确,确保紧固件没有过度挤压。 |

    总结和推荐


    6125TD系列时间延迟表面贴装保险丝凭借其优异的性能、广泛的适用范围以及可靠的支持服务,成为众多电子设备制造商的理想选择。无论是消费类电子产品还是工业应用场合,6125TD保险丝都能提供出色的安全保护,建议广大用户积极采用。

TR1-6125TD1-R参数

参数
额定电压-DC -
熔断特性 慢速熔断
保险丝类型 -
熔断 I²t 2.88A²S
额定电流 1A
熔断电流 -
额定电压-AC -
长*宽*高 6.1mm(长度)*2.72mm(高度)
通用封装 2410
安装方式 焊接安装,贴片安装

TR1-6125TD1-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

TR1-6125TD1-R数据手册

厂牌 PDF简要描述 下载
EATON 熔断保险丝 EATON TR1-6125TD1-R TR1-6125TD1-R数据手册

TR1-6125TD1-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
