BK/MDL-2-1/4-R

产品分类: 熔断保险丝
厂牌: EATON
产品描述: 250V 49.6A²S 慢速熔断 Cartridge,Glass 2.25A 底座安装 31.75mm(长度)
供应商型号: BK/MDL-2-1/4-R
供应商: Master
标准整包数: 100

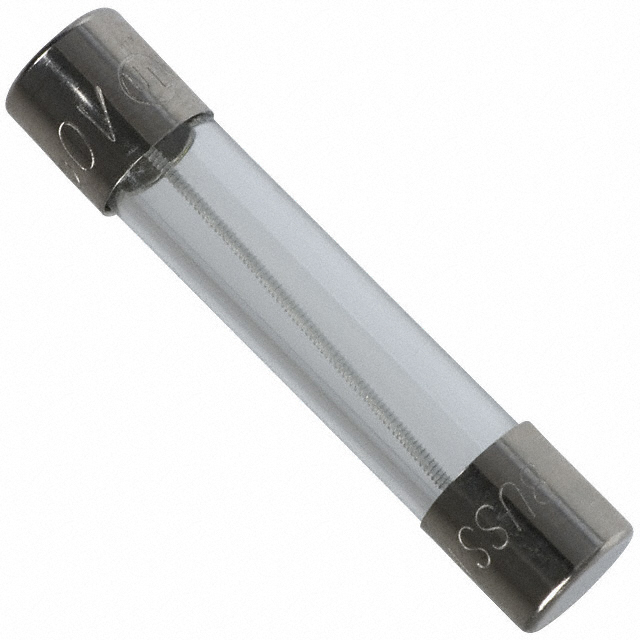

EATON 熔断保险丝 BK/MDL-2-1/4-R

BK/MDL-2-1/4-R概述

    电子元器件产品技术手册

    产品简介


    本产品为型号为MDL的时间延迟玻璃管熔断器,属于电子元器件中的一种关键保护装置。这类熔断器主要用于电源线路过载或短路保护。它们广泛应用于各类电子设备、工业控制设备以及通信系统中,确保这些设备能够在异常条件下安全运行。

    技术参数


    MDL系列时间延迟玻璃管熔断器的各项技术参数如下:
    | 额定电流 (A) | AC 额定电压 (V) | 最大分断能力 (A) | 典型直流冷态电阻 (Ω) | 典型熔化I²t (A²s) | 典型电压降 (V) |
    |
    | 1/16 | 250 | 35 | 0.0046 | 2.79 | 45.6 |
    | 1/10 | 250 | 35 | 0.0420 | 1.95 | 15.68 |
    | 1/8 | 250 | 35 | 0.0422 | 1.52 | 12.238 |
    | 3/16 | 250 | 35 | 0.116 | 1.05 | 4.81 |
    | 2/10 | 250 | 35 | 0.314 | 0.972 | 5.234 |
    | 1/4 | 250 | 35 | 0.447 | 0.965 | 3.208 |
    | 3/10 | 250 | 35 | 0.412 | 0.808 | 2.046 |
    | 3/8 | 250 | 35 | 0.982 | 1.46 | 1.567 |
    | 1/2 | 250 | 35 | 1.656 | 1.27 | 0.943 |
    | 3/4 | 250 | 35 | 4.343 | 1.01 | 0.397 |
    | 1 | 250 | 35 | 11.498 | 0.995 | 0.273 |
    | 1-1/4 | 250 | 100 | 86.2 | 0.722 | 0.205 |
    | 1-1/2 | 250 | 100 | 22.7 | 0.721 | 0.156 |
    | 2 | 250 | 100 | 62.3 | 0.644 | 0.116 |
    | 2-1/4 | 250 | 100 | 49.6 | 0.535 | 0.096 |
    | 2-1/2 | 250 | 100 | 63.1 | 0.410 | 0.081 |
    | 3 | 250 | 100 | 67.5 | 0.345 | 0.057 |
    | 4 | 250 | 200 | 19.3 | 0.187 | 0.038 |
    | 5 | 250 | 200 | 32.0 | 0.160 | 0.025 |
    | 6 | 250 | 200 | 37.4 | 0.155 | 0.022 |
    | 6-1/4 | 250 | 200 | 38.7 | 0.152 | 0.020 |
    | 7 | 250 | 200 | 42.7 | 0.140 | 0.018 |
    | 8 | 250 | 200 | 47.8 | 0.119 | 0.015 |
    | 9 | 32 | - | 51.5 | 0.124 | 0.012 |
    | 10 | 32 | - | 64.4 | 0.114 | 0.010 |
    | 15 | 32 | - | 354.0 | 0.130 | 0.005 |
    | 20 | 32 | - | 2914.0 | 0.530 | 0.004 |
    | 25 | 32 | - | 15221.0 | 0.30 | 0.01225 |
    | 30 | 32 | - | 15581.0 | 0.40 | 0.0011 |
    这些熔断器具有时间延迟特性,且可选轴向引脚配置。具体尺寸为1/4英寸 x 1 1/4英寸(6.4毫米 x 31.7毫米)。构造材料为玻璃管和镀镍黄铜端帽。此外,产品还通过UL认证(MDL 1/16 - 8A),CSA认证(MDL 1/16 - 8A)及CE认证。

    产品特点和优势


    MDL系列时间延迟玻璃管熔断器具备多项独特的功能和优势:
    -

BK/MDL-2-1/4-R参数

参数
额定电压-AC 250V
额定电压-DC -
熔断特性 慢速熔断
保险丝类型 Cartridge,Glass
熔断 I²t 49.6A²S
额定电流 2.25A
熔断电流 -
长*宽*高 31.75mm(长度)
安装方式 底座安装
零件状态 在售
包装方式 散装

BK/MDL-2-1/4-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

BK/MDL-2-1/4-R数据手册

厂牌 PDF简要描述 下载
EATON 熔断保险丝 EATON BK/MDL-2-1/4-R BK/MDL-2-1/4-R数据手册

BK/MDL-2-1/4-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 2.4198 ¥ 20.1196
200+ $ 2.2999 ¥ 19.1227
400+ $ 2.12 ¥ 17.6176
800+ $ 0.629 ¥ 5.0836
1000+ $ 0.5906 ¥ 4.9083
5000+ $ 0.5774 ¥ 4.7283
10000+ $ 0.5774 ¥ 4.7283
库存: 690
起订量: 100 增量: 0
交货地:
最小起订量为:100
合计: ¥ 2011.96
