TR2-TCP500-R

产品分类: 熔断保险丝
厂牌: EATON
产品描述:
供应商型号: TS-TR2-TCP500-R
供应商: 海外现货
标准整包数: 2500

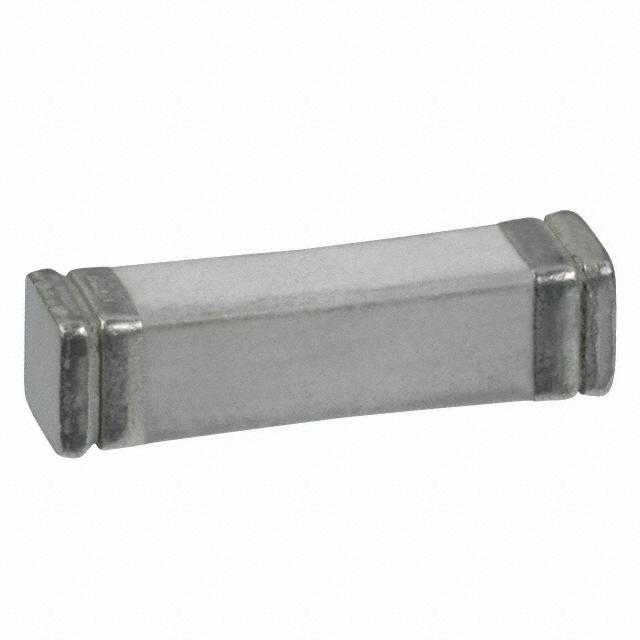

EATON 熔断保险丝 TR2-TCP500-R

TR2-TCP500-R概述

    # TCP系列电路保护器技术手册

    1. 产品简介


    TCP系列电路保护器是专为电信和消费类设备设计的高可靠性表面贴装电路保护器件。本系列产品包括TCP1.25A、TCP500mA和TCP2A型号,主要应用于电信交换机、用户线接口卡(SLIC)、xDSL调制解调器、机顶盒以及消费者端设备(CPE)。这些器件以其卓越的过流保护能力,确保设备免受电涌、电源交叉和其他过电压事件的损害。

    2. 技术参数


    TCP1.25A型号
    - 额定电流:250VAC,50A(最小)至60A(最大)
    - 断开时间:
    - 100%额定电流:≥4小时
    - 250%额定电流:≥1秒,典型值4-10秒,最长120秒
    - 300%额定电流:≤10秒
    - 浪涌测试结果:
    - 符合Bellcore GR-1089和FCC Part 68标准
    - 机械与环境性能:
    - 符合MIL-STD-202多个测试标准,如湿度、热冲击、振动和机械冲击
    - 焊接温度:
    - 波峰焊:≤260°C,10秒内
    - 红外焊接:≤260°C,30秒内
    TCP500mA和TCP2A型号
    - 额定电流:250VAC,40A(TCP500mA),50A(TCP2A)
    - 浪涌耐受性:
    - FCC 47 Part 68标准下,金属型A/B波形需安全断开
    - 其他参数:同TCP1.25A型号

    3. 产品特点和优势


    - 高可靠性:采用先进的过流保护技术和严格的质量控制流程,确保在各种恶劣环境下正常工作。
    - 简化设计:无需额外的限流电阻,降低了电路设计复杂度。
    - 多标准兼容:符合国际标准如Bellcore GR-1089、UL 60950、FCC Part 68等,易于集成到全球范围内的通信系统中。
    - 环保合规:所有型号均符合RoHS指令要求。

    4. 应用案例和使用建议


    TCP系列电路保护器广泛应用于各类电信设备中。例如,在SLIC应用中,当发生过电流事件时,TCP1.25A可以快速响应并切断电流,保护下游敏感元件不受损坏。对于家庭宽带接入设备(如xDSL调制解调器),TCP500mA能够有效抵御雷击引起的电压尖峰。
    建议在实际使用过程中,首先根据具体应用场景选择合适的型号,并按照制造商提供的推荐焊接参数进行安装。此外,定期检查电路板上的器件状态也是保障长期稳定运行的重要措施之一。

    5. 兼容性和支持


    TCP系列产品与其他主流半导体供应商的产品具有良好的兼容性,特别是与STMicroelectronics的Trisil™系列瞬态抑制二极管。技术支持方面,用户可通过官方网站或客服热线获取详尽的技术文档及售后帮助。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 设备无法正常启动 | 检查输入电压是否超出额定范围;更换故障模块 |
    | 频繁出现误动作 | 调整设定值以适应实际工作条件 |
    | 温升过高 | 改善散热条件或降低负载功率 |

    7. 总结和推荐


    总体而言,TCP系列电路保护器凭借其出色的性能表现,在电信行业中占据了一席之地。无论是从功能性还是经济性角度来看,它们都表现出色。因此,强烈推荐将此系列产品纳入您的设计当中。如果您正在寻找一款既强大又易于集成的电路保护解决方案,那么TCP系列无疑是一个值得信赖的选择。

TR2-TCP500-R参数

参数
保险丝类型 -
熔断 I²t -
额定电流 -
熔断电流 -
额定电压-AC -
额定电压-DC -
熔断特性 -

TR2-TCP500-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

TR2-TCP500-R数据手册

厂牌 PDF简要描述 下载
EATON 熔断保险丝 EATON TR2-TCP500-R TR2-TCP500-R数据手册

TR2-TCP500-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
