首页  >  产品百科  >  TR/3216TD8-R

TR/3216TD8-R

产品分类: 熔断保险丝
厂牌: EATON
产品描述: 32V 32V 38A²S 35A 慢速熔断 Board Mount (Cartridge Style Excluded) 8A 1206 贴片安装 3.2mm*1.6mm*1mm
供应商型号: 504-TR-3216TD8-R
供应商: Mouser
标准整包数: 1

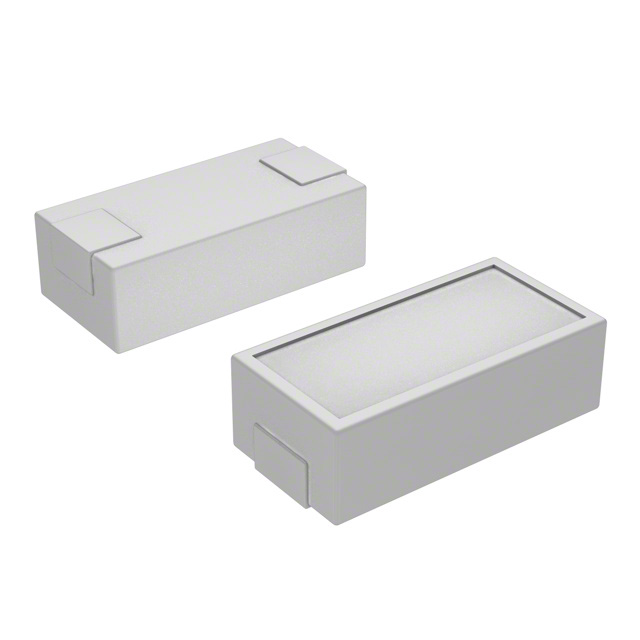

EATON 熔断保险丝 TR/3216TD8-R

TR/3216TD8-R概述

    3216TD Time-Delay Chip™ Surface Mount Fuse 技术手册

    产品简介


    3216TD 是一款时间延迟表面贴装保险丝(Time-delay Chip™ Surface Mount Fuse),专为需要高可靠性与高性能的应用而设计。这款保险丝符合RoHS标准,无铅且不含卤素,适用于广泛的工业和消费电子领域,如通信设备、计算机主板及汽车电子系统。

    技术参数


    - 产品代码: 3216TD6.3-R, 3216TD7-R, 3216TD8-R, 3216TD10-R, 3216TD12-R
    - 额定电流 (A): 6.3, 7, 8, 10, 12
    - 电压等级 (Vac/Vdc): 32/32
    - 中断能力 (A): 35
    - 开路电阻 (mΩ): 0.0045-0.006
    - 典型熔断时间 (秒):
    - 100% 额定电流: 最小 4 小时
    - 200% 额定电流: 最小 1 秒,最大 120 秒
    - 300% 额定电流: 最小 0.05 秒,最大 3 秒
    - 800% 额定电流: 最小 0.002 秒,最大 0.05 秒
    - 工作温度范围: -55°C 至 +125°C
    - 振动测试: 符合 MIL-STD-202, Method 204 Condition D
    - 可焊性测试: 符合 ANSI/J-STD-002C, Test B

    产品特点和优势


    1. 时间延迟特性: 能够承受瞬态过载而不立即断开,确保电路的稳定运行。
    2. 高浪涌耐受能力: 可以承受高启动电流,特别适合电机和其他高启动电流负载。
    3. RoHS合规性: 无铅且不含卤素,环保友好。
    4. 兼容多种焊接方法: 适用于含铅和无铅回流焊和波峰焊工艺。

    应用案例和使用建议


    - 通信设备: 在基站电源保护中,3216TD 可有效防止因瞬态过载引起的设备故障。
    - 汽车电子: 在车辆电池管理系统中,可以作为可靠的安全屏障,保护系统免受过流损害。
    - 使用建议: 推荐操作电流不超过额定电流的80%,并在高温环境下进一步降额使用。

    兼容性和支持


    - 兼容性: 与各种焊接工艺兼容,包括回流焊和波峰焊。
    - 认证信息: 获得 UL 和 CSA 认证,文件号:E19180。
    - 制造商支持: 如需技术支持或购买,可通过网站 www.eaton.com/electronics 联系。

    常见问题与解决方案


    1. 问题: 保险丝频繁烧断。
    - 解决方案: 检查电路是否出现瞬态过载,适当降低负载或更换更高额定值的保险丝。
    2. 问题: 熔断时间不一致。
    - 解决方案: 确认工作环境温度,保证符合工作温度范围。

    总结和推荐


    3216TD 时间延迟表面贴装保险丝以其可靠的时间延迟特性、高浪涌耐受能力和广泛的工作温度范围,成为工业和消费电子产品中的理想选择。特别是对于需要保护高启动电流负载的应用,它表现出色。因此,强烈推荐使用该产品。
    本手册详细介绍了3216TD保险丝的各项技术参数和应用场景,希望能帮助您更好地理解和使用这款高性能保险丝。

TR/3216TD8-R参数

参数
额定电压-DC 32V
熔断特性 慢速熔断
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t 38A²S
额定电流 8A
熔断电流 35A
额定电压-AC 32V
长*宽*高 3.2mm*1.6mm*1mm
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

TR/3216TD8-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

TR/3216TD8-R数据手册

厂牌 PDF简要描述 下载
EATON 熔断保险丝 EATON TR/3216TD8-R TR/3216TD8-R数据手册

TR/3216TD8-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.5985 ¥ 14.858
10+ $ 0.8361 ¥ 7.7711
100+ $ 0.6996 ¥ 6.5028
2500+ $ 0.6668 ¥ 6.1974
5000+ $ 0.651 ¥ 6.0511
10000+ $ 0.6164 ¥ 5.729
库存: 1575
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 14.85
