BK/C518-2-R

产品分类: 熔断保险丝
厂牌: EATON
产品描述: 250V 250V 1.9A²S 2A 快速熔断 Cartridge,Glass 2A 通孔安装 5mm(长度)*15mm(宽度)
供应商型号: BK/C518-2-R
供应商: Master
标准整包数: 100

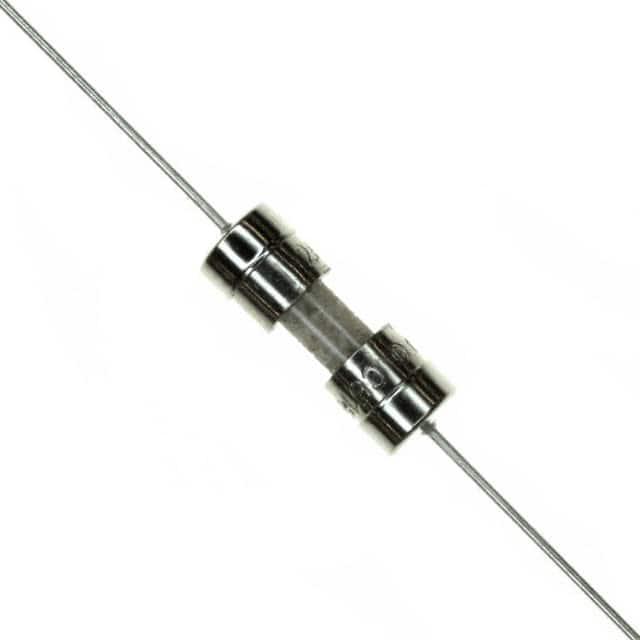

EATON 熔断保险丝 BK/C518-2-R

BK/C518-2-R概述

    C518 系列快速熔断玻璃管保险丝技术手册

    1. 产品简介


    C518系列快速熔断玻璃管保险丝是一种适用于各种电子电路保护的高性能电子元件。这些保险丝具有轴向引脚,适用于各种需要快速响应的应用场景。该系列保险丝的主要特征包括:
    - 物理尺寸:5 mm x 15 mm
    - 轴向引脚设计,方便安装
    - 镍镀铜端盖构造,确保优异的电气性能
    - 可选的柔性氟聚合物绝缘套(UL阻燃等级VW-1)

    2. 技术参数


    C518系列保险丝具备以下技术规格和电气特性:
    | 规格参数 | 描述 |

    | 电压额定值 | 250 VAC |
    | 额定电流范围 | 100 mA 至 5 A |
    | 开路时间 | 100% 无 |
    | 过载200%时间 | 2秒内熔断 |
    | 断流能力 | 10,000 A @ 250 VAC |
    | 典型DC冷电阻 | <10% 额定电流时测量 |
    | 熔化I²t | 最小值:10倍额定电流时 |
    | 典型电压降 | 20°C环境温度下,额定电流时测量 |
    具体规格详见以下表格:
    | 零件号 | 额定电流(A) | 开路时间(min) | 典型DC冷电阻(mΩ) | 典型熔化I²t(A²s) | 典型电压降(mV) |
    |
    | C518-100-R | 100 | 60 | 22.30 | 0.0010 | 2230 |
    | C518-125-R | 125 | 60 | 15.20 | 0.0019 | 1930 |
    | C518-250-R | 250 | 60 | 5.66 | 0.012 | 1450 |
    | C518-375-R | 375 | 60 | 2.53 | 0.039 | 968 |
    | C518-500-R | 500 | 60 | 1.66 | 0.059 | 845 |
    | C518-750-R | 750 | 60 | 0.91 | 0.264 | 686 |
    | C518-1.5-R | 1500 | 2 | 0.900 | 0.800 | 135 |
    | C518-2-R | 2000 | 2 | 0.064 | 1.9 | 136 |
    | C518-2.5-R | 2500 | 2 | 0.046 | 2.9 | 121 |
    | C518-3-R | 3000 | 2 | 0.038 | 6.1 | 116 |
    | C518-3.5-R | 3500 | 2 | 0.032 | 9.7 | 115 |
    | C518-4-R | 4000 | 2 | 0.022 | 16.6 | 88 |
    | C518-5-R | 5000 | 2 | 0.018 | 22.4 | 91 |

    3. 产品特点和优势


    C518系列保险丝的主要特点如下:
    - 快速熔断:能在短时间内切断电路,有效保护下游元件免受过载损害。
    - 高断流能力:能够在高电流条件下迅速切断,确保系统安全。
    - 多种规格:提供多种额定电流选项,满足不同应用场景需求。
    - 高可靠性:采用镍镀铜端盖和柔性氟聚合物绝缘套,提高产品的长期可靠性和耐用性。

    4. 应用案例和使用建议


    C518系列保险丝广泛应用于家用电器、工业设备及各类消费电子产品。例如,在电动工具中,它们可以有效地防止电池过充导致的故障。对于用户来说,建议选择与自身应用场景相匹配的额定电流规格,并严格按照安装指南进行操作,以达到最佳保护效果。

    5. 兼容性和支持


    C518系列保险丝与标准的印刷电路板和导线连接兼容。Eaton公司提供了全面的技术支持和客户服务,帮助用户解决使用过程中的任何问题。

    6. 常见问题与解决方案


    1. 问题:保险丝频繁熔断?
    - 解决办法:检查电路是否存在过载或短路情况,更换更大额定电流的保险丝。
    2. 问题:保险丝熔断后无法恢复?
    - 解决办法:确认保险丝是否已经损坏,如果损坏则需要更换新的保险丝。

    7. 总结和推荐


    C518系列保险丝凭借其快速熔断、高断流能力和高可靠性,在各种电子电路中表现出色。特别是在需要高效、可靠的电路保护场景中,该系列产品是理想的选择。因此,我们强烈推荐该产品给那些寻求高性能电路保护解决方案的工程师和技术人员。

BK/C518-2-R参数

参数
熔断特性 快速熔断
保险丝类型 Cartridge,Glass
熔断 I²t 1.9A²S
额定电流 2A
熔断电流 2A
额定电压-AC 250V
额定电压-DC 250V
长*宽*高 5mm(长度)*15mm(宽度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

BK/C518-2-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

BK/C518-2-R数据手册

厂牌 PDF简要描述 下载
EATON 熔断保险丝 EATON BK/C518-2-R BK/C518-2-R数据手册

BK/C518-2-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
