首页  >  产品百科  >  BK/S506-3.15-R

BK/S506-3.15-R

产品分类: 熔断保险丝
厂牌: EATON
产品描述: 250V 96.4A²S 35A 慢速熔断 Cartridge,Glass 3.15A 底座安装 5mm(长度)*20mm(宽度)
供应商型号: N-BK/S506-3.15-R
供应商: 云汉优选
标准整包数: 100

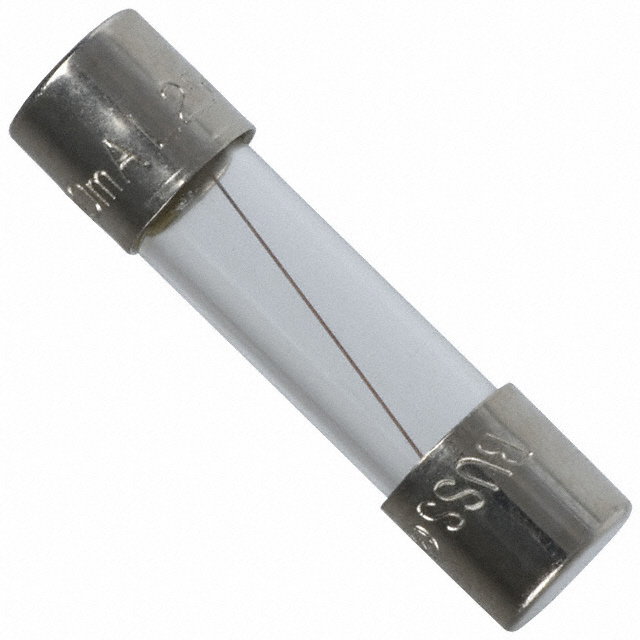

EATON 熔断保险丝 BK/S506-3.15-R

BK/S506-3.15-R概述


    产品简介


    S506系列熔断器是一种时间延迟玻璃管式保险丝,主要用于提供电路保护。该系列产品适用于工业控制、家电、通信设备、仪器仪表等多个领域的电气系统。S506系列熔断器设计符合IEC 60127-2/3标准,具有多种电流等级,可以满足不同应用场景的需求。

    技术参数


    | 产品型号 | 额定电压 (Vac) | 额定电流 (A) | 冷态电阻 (mΩ) | 典型电压降 (mV) | VDE | BSI | SEMKO | UR | CCC | PSE/JET | CSA | cURus |
    ||
    | S506-32-R | 250 | 35 | 0.0051 | 1050 | X | X | X | X | X | X | X | X |
    | S506-40-R | 250 | 35 | 0.0072 | 920 | X | X | X | X | X | X | X | X |
    | ... | ... | ... | ... | ... | ... | ... | ... | ...| ... | ... | ... | ... |
    | S506-15-R | 250 | 125 | 0.004 | 1091.7 | X | X X
    其他重要参数:
    - 物理尺寸:5mm x 20mm
    - 玻璃管结构,镍镀铜端盖
    - 高过载电流能力
    - 拥有UL、CSA、cURus、SEMKO、VDE、BSI、IMQ、PSE/JET、CCC等多项认证

    产品特点和优势


    S506系列熔断器的主要特点是:
    - 时间延迟特性:在过载情况下能有效避免频繁断开电路。
    - 低断流容量:适用于高可靠性要求的应用环境。
    - 可选轴向引脚:便于灵活安装。
    - 广泛认证:符合多个国际认证标准,确保产品在全球范围内的适用性。

    应用案例和使用建议


    应用案例:
    - 工业控制系统:用于各类电机保护,保证生产安全。
    - 家电设备:为家用电器提供过载保护,延长设备使用寿命。
    - 通信设备:用于电信设备的电源保护,确保系统稳定运行。
    使用建议:
    - 在选择S506系列熔断器时,应根据具体应用场景确定合适的额定电流,以确保最佳的保护效果。
    - 确保安装位置通风良好,避免过热影响产品寿命。
    - 定期检查熔断器状态,如发现损坏应及时更换。

    兼容性和支持


    S506系列熔断器与其他常见的电子元件具有良好的兼容性,能够方便地集成到各种电气系统中。Eaton公司为该产品提供全面的技术支持和售后服务,用户可以通过官方网站获取详细的技术文档和安装指南。

    常见问题与解决方案


    1. 问:熔断器何时需要更换?
    - 答:当电路出现过载或短路时,熔断器会自动断开电路。如果熔断器已熔断,则需要及时更换新的熔断器。

    2. 问:如何确认安装正确?
    - 答:确保熔断器的电流等级与电路负载匹配,并且正确连接到电路中。检查接线是否牢固,确保无误后方可通电测试。

    总结和推荐


    综上所述,S506系列熔断器以其卓越的时间延迟特性和广泛的应用认证,在工业和消费电子产品中具有极高的可靠性和实用性。针对不同应用场合,提供了丰富的电流选择和安装方式。对于需要严格保护电路的用户来说,这是一个值得推荐的选择。强烈建议在关键应用中使用S506系列熔断器,以确保系统的安全性和稳定性。

BK/S506-3.15-R参数

参数
额定电压-AC 250V
额定电压-DC -
熔断特性 慢速熔断
保险丝类型 Cartridge,Glass
熔断 I²t 96.4A²S
额定电流 3.15A
熔断电流 35A
长*宽*高 5mm(长度)*20mm(宽度)
安装方式 底座安装
零件状态 在售
包装方式 散装

BK/S506-3.15-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

BK/S506-3.15-R数据手册

厂牌 PDF简要描述 下载
EATON 熔断保险丝 EATON BK/S506-3.15-R BK/S506-3.15-R数据手册

BK/S506-3.15-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 2.4592
1000+ $ 0.5562
库存: 300
起订量: 100 增量: 100
交货地:
最小起订量为:100
合计: $ 245.92
