HVA1

产品分类: 熔断保险丝
厂牌: EATON
产品描述: 1KV 快速熔断 Cartridge 1A 底座安装,标准安装,盒式安装 76.1mm(长度)
供应商型号:
供应商:
标准整包数: 0

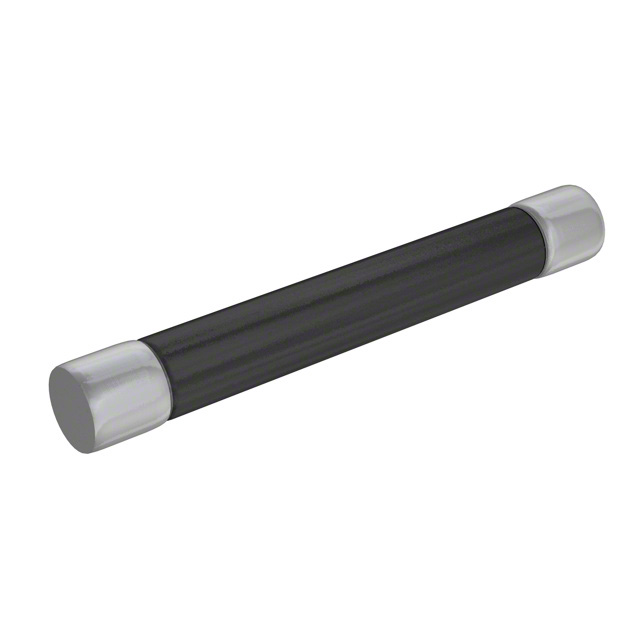

EATON 熔断保险丝 HVA1

HVA1概述

    Bussmann® 高压熔断器(1000-10,000 伏系列)产品介绍

    产品简介


    Bussmann® 高压熔断器是专为高电压电路设计的非时间延迟型保险丝,适用于各种高电压仪器和电路保护。这些熔断器分为多个型号,包括 HVA、HVB、HVJ、HVL、HVR、HVT、HVU、HVW 和 HVX,每个型号适用于不同的电流等级和应用场景。它们的主要用途包括保护高电压直流(最高可达 20 千瓦)和交流(最高可达 30 KVA)电路,适用于多种工业和电力系统。

    技术参数


    | 规格 | HVA | HVB | HVJ | HVL | HVR | HVT | HVU | HVW | HVX |

    | 额定电压 | 1000 V | 2500 V | 5000 V | 10,000 V | 1000 V | 2500 V | 5000 V | 1200 V | 10,000 V |
    | 最大短路容量 | - | - | - | - | 500 KVA | 1250 KVA | 2500 KVA | 5000 KVA | 12000 KVA |
    | 尺寸 | 13/32" | 13/16" | 13/16" | 13/16" | 13/16" | 13/16" | 13/16" | 13/32" | 13/16" |
    | 长度 | 3" - 10" | 4.5" - 10"| 5" - 10" | 10" | 3" - 5" | 4.5" - 5" | 5" - 10" | 2.25" - 5"| 10" |

    产品特点和优势


    1. 非时间延迟:HVA、HVB、HVJ、HVL、HVR、HVT、HVU、HVW 和 HVX 型号均是非时间延迟型熔断器,提供快速的电路保护。
    2. 额定电压范围广:从 1000V 到 10,000V,可以适应不同的电压要求。
    3. 大短路容量:不同型号具有不同的最大短路容量,如 HVR 最高可达 500 KVA,HVX 最高达 12,000 KVA。
    4. 适用性强:可应用于高达 20 千瓦的直流电路或 30 KVA 的交流电路,且不同型号对应不同的应用场景。
    5. 标准化接口:提供标准的尺寸和接口,便于安装和维护。

    应用案例和使用建议


    1. 工业应用:Bussmann® 高压熔断器广泛应用于工业设备和电力系统中,以确保高电压电路的安全稳定运行。
    2. 电力系统:在发电厂、变电站和输电线路等电力系统中,这些熔断器能有效防止过载和短路故障。
    3. 使用建议:在安装过程中,需严格按照手册提供的尺寸和规格进行安装,并定期检查以确保正常工作。

    兼容性和支持


    1. 兼容性:这些熔断器适用于多种型号的接线块(如 HVA 使用 Catalog Symbol 4528),易于与其他电子元器件或设备集成。
    2. 厂商支持:Bussmann 提供详细的安装和维护指南,用户可以根据手册进行操作,同时厂家也提供技术支持。

    常见问题与解决方案


    1. 熔断器损坏如何更换?
    - 解决方案:根据手册提供的尺寸和规格,选择合适的型号进行更换。
    2. 安装时出现尺寸不符怎么办?
    - 解决方案:仔细核对手册中的尺寸信息,确保正确选择型号。如有疑问,联系厂商获取帮助。
    3. 安装后不工作怎么办?
    - 解决方案:检查电路连接是否正确,确认电压等级是否匹配。如有需要,参考手册中的测试规范进行测试。

    总结和推荐


    Bussmann® 高压熔断器凭借其广泛的额定电压范围、大短路容量和高可靠性,成为高电压电路保护的理想选择。其非时间延迟特性和标准化接口使其在工业和电力系统中有广泛应用。综上所述,强烈推荐使用这些高压熔断器来保护高电压电路,以确保系统的安全稳定运行。

HVA1参数

参数
熔断 I²t -
额定电流 1A
熔断电流 -
额定电压-AC 1KV
额定电压-DC -
熔断特性 快速熔断
保险丝类型 Cartridge
长*宽*高 76.1mm(长度)
安装方式 底座安装,标准安装,盒式安装
应用等级 工业级
零件状态 在售
包装方式 散装

HVA1厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

HVA1数据手册

厂牌 PDF简要描述 下载
EATON 熔断保险丝 EATON HVA1 HVA1数据手册

HVA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
