OSD100M160

产品分类: 熔断保险丝
厂牌: EATON
产品描述: Eaton 快速熔断器, Bussmann系列, 100A电流, 415V 交流, 94.5mm总长
供应商型号: 139940
供应商: 海外现货
标准整包数: 1

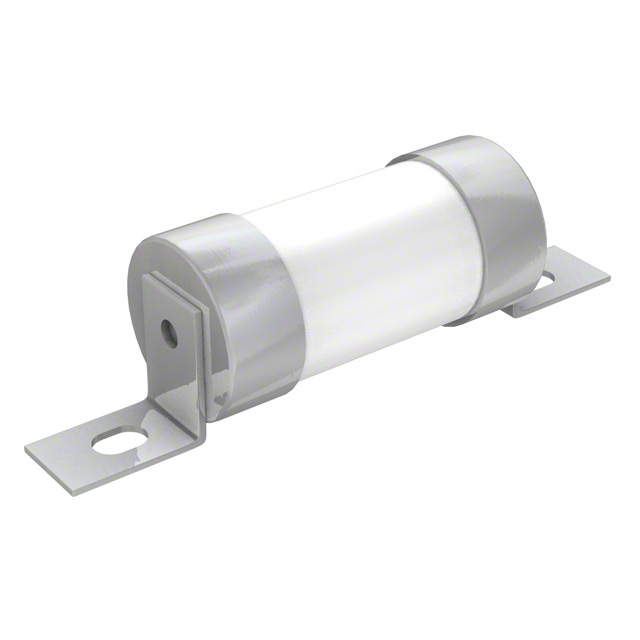

EATON 熔断保险丝 OSD100M160

OSD100M160概述

    电子元器件产品技术手册

    产品简介


    Eaton公司的Bussmann系列OSD英标保险丝链接特别设计用于保护一般工业应用,如电力分配和电缆保护。这款保险丝链能够在多种情况下提供可靠的安全保护,适合广泛的应用场景。

    技术参数


    OSD系列保险丝链的技术规格和性能参数如下表所示:
    | 零件号 | 额定电压 | 额定电流(A) | 能量积分I²t (A²s) | 功耗(W) | 产品类别 | 重量(g) |
    ||
    | OSD80 | 500 V a.c. | 80 | 13,000 | 35,000 | gG | 55 |
    | OSD100 | 500 V a.c. | 100 | 25,000 | 76,500 | gG | 55 |
    | OSD100M125 | 415 V a.c. | 100M125 | 57,000 | 150,000 | gM | 80 |
    | OSD100M160 | 415 V a.c. | 100M160 | 72,500 | 190,000 | gM | 80 |
    该保险丝链的工作电压范围为500V交流电(gG)/415V交流电(gM),额定电流为80至160安培。其断开容量为80kA,并且能够承受高达190,000安秒的能量积分。此外,这些保险丝链符合BS88-1和IEC 60269-1标准,并适用于RoHS合规应用。

    产品特点和优势


    - 良好的峰值耐受电流限制:能有效限制峰值电流通过。
    - 选择性协调比率:1:1:6的选择性协调比率,保证了“次要”和“主要”保险丝之间的协调。
    - 标准特性:具有gG特性的保险丝链适合于电缆保护和通用应用。
    - 功率损耗低:其功率损耗值远低于IEC 60269-2规定的限值。

    应用案例和使用建议


    该保险丝链可以广泛应用于工业领域中的电力分配和电缆保护。例如,在工厂电力系统中,使用OSD系列保险丝链可以确保在电路发生故障时,迅速切断电源,从而保护设备和人员安全。
    使用建议:
    1. 在选择具体型号时,应根据实际需要的额定电流来决定。
    2. 安装时应确保保险丝链与相关设备匹配,以避免不兼容问题。
    3. 定期检查保险丝链的工作状态,确保其正常运行。

    兼容性和支持


    该保险丝链通常与特定的保险丝座一起使用,如CM100F(Camaster)。保险丝链包装中包含20个最小订购数量(MOQ),并附带相应的安装指导和技术支持。

    常见问题与解决方案


    1. 问题:保险丝链出现过热现象。
    解决方案:检查是否有短路或过载情况,必要时更换保险丝链。

    2. 问题:保险丝链频繁熔断。
    解决方案:检查电路负载是否超出额定值,调整电路负载或更换更大容量的保险丝链。

    总结和推荐


    综上所述,Eaton的Bussmann系列OSD英标保险丝链是一款高性能、高可靠性的产品。它具有良好的峰值电流限制能力和高效的能量吸收能力,非常适合用于工业领域的电力分配和电缆保护。基于其优秀的性能和广泛的适用性,我们强烈推荐使用该产品。

OSD100M160参数

参数
熔断电流 -
额定电压-AC 415V
额定电压-DC -
熔断特性 -
保险丝类型 Cartridge
熔断 I²t 72500A²S
额定电流 160A
长*宽*高 54mm(长度)*54mm(高度)
安装方式 支架安装,螺纹安装
应用等级 工业级
零件状态 在售
包装方式 散装

OSD100M160厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

OSD100M160数据手册

厂牌 PDF简要描述 下载
EATON 熔断保险丝 EATON OSD100M160 OSD100M160数据手册

OSD100M160封装设计

查看详情并下载
Symbol
Footprint
3D Model
