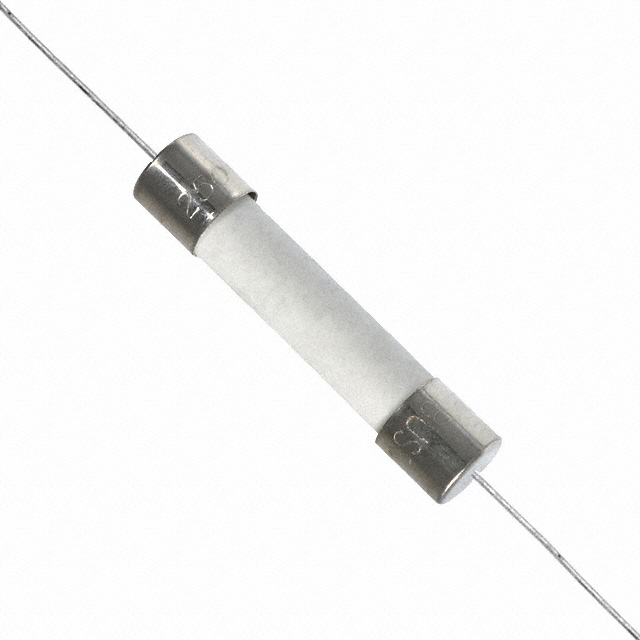

ABC-V-20-R

产品分类: 熔断保险丝
厂牌: EATON
产品描述: 125V 250V 550.8A²S 快速熔断 Cartridge,Ceramic 20A 通孔安装 32.82mm(长度)
供应商型号: 504-ABC-V-20-R
供应商: Mouser
标准整包数: 1
EATON 熔断保险丝 ABC-V-20-R

ABC-V-20-R概述

    电子元器件产品技术手册解析

    产品简介


    本技术手册介绍了Eaton Electronics Division推出的快熔陶瓷管式保险丝系列,型号为ABC。这些保险丝具有快速熔断特性,广泛应用于需要高可靠性电路保护的场合。产品种类丰富,涵盖不同额定电流值(从0.25A到30A),适合多种电子设备及系统的过流保护需求。

    技术参数


    | 参数名称 | 具体数值 |

    | 电压范围(交流) | 250VAC |
    | 直流电压范围 | 125VDC |
    | 额定电流范围 | 0.25A至30A |
    | 最大分断能力(交流) | 10,000A |
    | 分断能力(直流) | 400A或1000A |
    | 尺寸 | 1/4" x 1 1/4" (6.4mm x 31.7mm) |
    | 管体材料 | 陶瓷 |
    | 端盖材质 | 镍镀黄铜 |

    产品特点和优势


    1. 快速熔断:能够迅速切断故障电流,有效防止设备损坏。
    2. 高分断能力:能够在短时间内安全分断大电流,确保系统稳定运行。
    3. 耐用设计:采用陶瓷管和镍镀黄铜端盖,提高了产品的耐用性和抗腐蚀性。
    4. 认证齐全:获得UL和CSA等多项国际认证,符合严格的行业标准。

    应用案例和使用建议


    根据手册中的描述,这些保险丝常用于电源保护、电机保护等领域。例如,在开关电源的设计中,可以选择适当的型号来保护整流器免受过流损害。对于具体的应用场景,建议根据实际的工作电流选择合适的额定电流值,并确保安装位置有足够的散热条件以避免因过热导致的误动作。

    兼容性和支持


    该系列产品与其他电子元件具有良好兼容性,适用于广泛的电路板布局设计。Eaton公司提供全面的技术支持和服务保障,包括但不限于样品请求、技术支持热线以及在线资源库访问权限等。

    常见问题与解决方案


    - 问题一:为什么某些型号没有标明特定的直流分断能力?
    - 解答:这是因为对于某些较大尺寸的产品,其直流分断能力依赖于具体的使用环境如负载类型等因素决定。请查阅详细数据表获取更准确的信息。
    - 问题二:如何确认所选保险丝是否适合我的应用?
    - 解答:首先明确所需保护电路的最大正常工作电流;其次考虑预期最坏情况下的瞬态浪涌电流水平;最后参考产品手册中的时间-电流曲线图进行匹配选择。

    总结和推荐


    总体而言,Eaton Electronics Division提供的这一系列快熔陶瓷管式保险丝凭借优异的性能表现及其多样化选择成为了众多专业用户的首选方案之一。如果您正在寻找一款既可靠又能满足多样化需求的保险丝产品,那么不妨考虑这款系列作为理想之选。无论是从技术规格还是市场反馈来看,它都展现了极高的性价比优势。因此,我们强烈推荐给那些寻求高性能电路保护解决方案的专业人士们使用。

ABC-V-20-R参数

参数
保险丝类型 Cartridge,Ceramic
熔断 I²t 550.8A²S
额定电流 20A
熔断电流 -
额定电压-AC 250V
额定电压-DC 125V
熔断特性 快速熔断
长*宽*高 32.82mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

ABC-V-20-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

ABC-V-20-R数据手册

厂牌 PDF简要描述 下载
EATON 熔断保险丝 EATON ABC-V-20-R ABC-V-20-R数据手册

ABC-V-20-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 12.4545
4+ $ 10.45
12+ $ 9.0072
52+ $ 6.426
100+ $ 5.9832
252+ $ 5.691
500+ $ 5.46
1000+ $ 5.2185
库存: 13
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: $ 12.45
