GBB-V-20-R

产品分类: 熔断保险丝
厂牌: EATON
产品描述: 125V 250V 快速熔断 Cartridge,Ceramic 20A 插件,D6.8XL32.8MM 通孔安装 32.82mm(长度)
供应商型号: LMC-GBB-V-20-R
供应商: 海外现货
标准整包数: 4
EATON 熔断保险丝 GBB-V-20-R

GBB-V-20-R概述


    产品简介

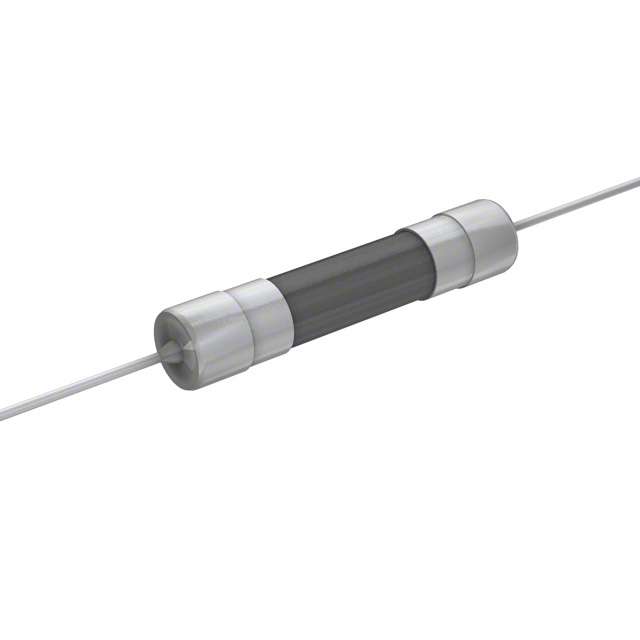

    GBB系列陶瓷管式快速熔断器是专为需要高可靠性及快速反应时间的应用而设计的电子元件。其尺寸为1/4英寸 x 1 1/4英寸(6.3毫米 x 32毫米),适合安装在电路板上。这些熔断器采用陶瓷管和镍镀黄铜端盖的结构,具有非常快的动作速度,能够在过载电流出现时迅速切断电路,以保护敏感组件。GBB系列广泛应用于通信设备、计算机系统、消费电子产品等多个领域。

    技术参数


    额定电流与过载情况下的动作时间
    - 额定电流:100%
    - 1-20A:150%,最大2分钟;250%,最大1秒
    - 25, 30A:150%,最大2分钟;250%,最大6秒
    额定电压与电流中断能力
    - 额定交流电压:250Vac
    - 额定直流电压:125Vdc
    - 额定直流电流中断能力:10,000A(1-15A), 200A(20-30A)
    - 额定交流电流中断能力:200A(1-30A)
    物理尺寸
    - 1/4英寸 x 1 1/4英寸(6.3毫米 x 32毫米)
    典型冷电阻(<10%额定电流下测量)
    - 25°C ±3°C环境温度下的典型电压降
    包装
    - 100个包装为纸板箱
    - 1,000个包装为纸板箱

    产品特点和优势


    GBB系列陶瓷管式快速熔断器的最大特点是其非常快的动作速度,能够有效地防止过载电流对电路造成损害。该系列熔断器具有高可靠性和良好的温度稳定性。镍镀黄铜端盖的设计不仅保证了良好的导电性,还能有效抵御环境侵蚀。此外,可选配的轴向引脚使安装更为方便灵活。

    应用案例和使用建议


    GBB系列熔断器广泛应用于各种电源电路和保护电路中。例如,在计算机服务器的电源管理模块中,GBB熔断器可以快速响应并切断异常电流,从而避免因过载导致的故障。对于需要频繁开关机的设备,建议定期检查熔断器状态,确保其正常工作。同时,如果在高温环境下使用,需要考虑熔断器的热稳定性,以防止误动作或损坏。

    兼容性和支持


    GBB系列熔断器兼容标准电路板安装要求,可以与其他常见的电子元件和设备一起使用。制造商提供了详细的技术支持文档和维护指南,以帮助客户正确使用和维护该产品。如果在使用过程中遇到任何问题,用户可以通过Eaton的官方网站或技术支持热线寻求帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 熔断器频繁触发 | 检查负载是否有过载现象,并适当调整负载。 |
    | 熔断器无法正常断开 | 检查连接线是否接触良好,确认熔断器未被机械损伤。 |
    | 电路板清洗后熔断器失效 | 确认熔断器是否密封选项代码为B,若无则重新选择密封型号。 |

    总结和推荐


    综上所述,GBB系列陶瓷管式快速熔断器以其高可靠性和快速反应速度,在电源管理和电路保护方面表现出色。其广泛应用领域和技术参数使其成为众多电子设备的理想选择。鉴于其出色的性能和广泛的应用范围,我们强烈推荐GBB系列熔断器作为高性能电路保护解决方案。

GBB-V-20-R参数

参数
额定电压-AC 250V
额定电压-DC 125V
熔断特性 快速熔断
保险丝类型 Cartridge,Ceramic
熔断 I²t -
额定电流 20A
熔断电流 -
长*宽*高 32.82mm(长度)
通用封装 插件,D6.8XL32.8MM
安装方式 通孔安装
包装方式 散装

GBB-V-20-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

GBB-V-20-R数据手册

厂牌 PDF简要描述 下载
EATON 熔断保险丝 EATON GBB-V-20-R GBB-V-20-R数据手册

GBB-V-20-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
