FWL-20A20F

产品分类: 熔断保险丝
厂牌: EATON
产品描述: 1KV 1.2KV 675A²S(Min) Cartridge 20A 底座安装,标准安装,盒式安装 127mm(长度)
供应商型号: FWL-20A20F
供应商: 国内现货
标准整包数: 10

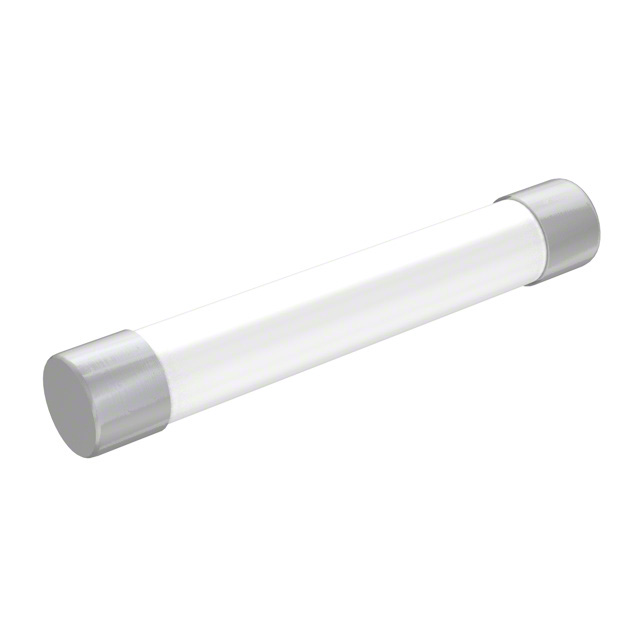

EATON 熔断保险丝 FWL-20A20F

FWL-20A20F概述


    产品简介


    FWS/FWL系列高分断能力快熔管
    FWS/FWL系列高分断能力快熔管是一款设计用于直流电路保护的电器设备。这些熔断器采用密封结构,能够在高电压和高电流环境下迅速切断故障电路,从而保护下游设备免受损坏。该系列适用于广泛的工业应用,包括DC公共总线、直流驱动器、电源转换器/整流器、降压启动器、牵引辅助电路和电容器保护。

    技术参数


    | 参数 | 规格 |

    | 额定电压 | 1000Vdc(FWL/FWS 2-30A) |
    | 额定电流 | 2-30A |
    | 最大分断能力 | 45kA RMS对称(交流),30kA@1000Vdc(直流) |
    | 尺寸(长度×宽度×高度) | 127.0mm × 16.0mm × 20.5mm |
    | 时间-电流曲线 | FWS 2-15A:20x127mm
    FWL 20-30A:20x127mm |
    | 电气特性 |

    | 热稳定电流 (A²Sec) | FWS-2A20F: 0.8, FWS-6A20F: 27, FWS-8A20F: 64, FWS-10A20F: 118, FWS-12A20F: 170, FWS-15A20F: 209, FWL-20A20F: 675, FWL-25A20F: 1200, FWL-30A20F: 1850 |
    | 预燃功率损失 (W) | FWS-2A20F: 4.4, FWS-6A20F: 6.7, FWS-8A20F: 7.6, FWS-10A20F: 3.0, FWS-12A20F: 3.4, FWS-15A20F: 5.0, FWL-20A20F: 5.9, FWL-25A20F: 6.5, FWL-30A20F: 7.5 |

    产品特点和优势


    - 卓越的循环能力和直流性能:能够在多次过载后快速恢复,并且在高电压和电流环境中表现出色。
    - 低弧电压和低能量释放:具有低弧电压和低能量释放特性,有助于减少短路期间的能量传递。
    - 紧凑设计,低功耗:在保证可靠性的前提下,提供高效的热稳定性和低功率损耗。
    - 与安全防护装置兼容:可以与带有安全防护功能的插座和插块配套使用,确保使用者的安全。

    应用案例和使用建议


    典型应用:
    - DC公共总线:由于其在高电流和高电压条件下的出色表现,非常适合用于DC公共总线的保护。
    - 直流驱动器:保护电动机驱动器,避免因短路引起的损害。
    - 电源转换器/整流器:保护转换器和整流器,延长其使用寿命。
    - 电容器保护:由于其快速响应的特点,能够有效保护电容器免受过载损害。
    使用建议:
    - 在安装时,确保所有连接点接触良好,避免因接触不良导致的温度升高。
    - 定期检查熔断器的状态,特别是那些在高温或高负载环境下工作的熔断器。
    - 当熔断器触发后,务必更换新的熔断器,而不是重新接通已损坏的熔断器。

    兼容性和支持


    该系列产品与各种安全防护装置兼容,例如配合finger-safe holder(CH127)和open-style fuse block(4530-OP)。此外,制造商提供了全面的技术支持和售后服务,用户可以通过访问官方网站(www.cooperbussmann.com/datasheets/ulcsa 215)获取更多技术文档和配件信息。

    常见问题与解决方案


    常见问题:
    - 问题1:熔断器频繁触发
    - 解决办法:检查电路是否存在持续性过载现象,如果存在则需要调整负载或增加额外的保护措施。

    - 问题2:熔断器在正常操作条件下触发
    - 解决办法:检查是否有松动的连接点或者电缆老化的情况,必要时进行更换。

    - 问题3:发现熔断器外观损坏
    - 解决办法:立即停止使用,并联系制造商进行更换。

    总结和推荐


    综上所述,FWS/FWL系列高分断能力快熔管是一款高性能的产品,具备优秀的电气特性和可靠性,在多种工业应用中表现出色。其紧凑的设计、低功耗和卓越的循环能力使其成为保护电路的理想选择。鉴于其优异的性能和广泛的适用范围,我们强烈推荐将此产品用于您的电气系统中。

FWL-20A20F参数

参数
熔断特性 -
保险丝类型 Cartridge
熔断 I²t 675A²S(Min)
额定电流 20A
熔断电流 -
额定电压-AC 1.2KV
额定电压-DC 1KV
长*宽*高 127mm(长度)
安装方式 底座安装,标准安装,盒式安装
应用等级 工业级
零件状态 在售
包装方式 散装

FWL-20A20F厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

FWL-20A20F数据手册

厂牌 PDF简要描述 下载
EATON 熔断保险丝 EATON FWL-20A20F FWL-20A20F数据手册

FWL-20A20F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 97.0285
100+ ¥ 94.1176
库存: 5000
起订量: 10 增量: 10
交货地:
最小起订量为:10
合计: ¥ 970.28
直接购买
