EAC10-50-PCB

产品分类: 熔断保险丝
厂牌: EATON
产品描述: 500V Cartridge 50A 通孔安装 33.4mm(长度)
供应商型号: ET-4136435
供应商: 海外现货
标准整包数: 1
EATON 熔断保险丝 EAC10-50-PCB

EAC10-50-PCB概述

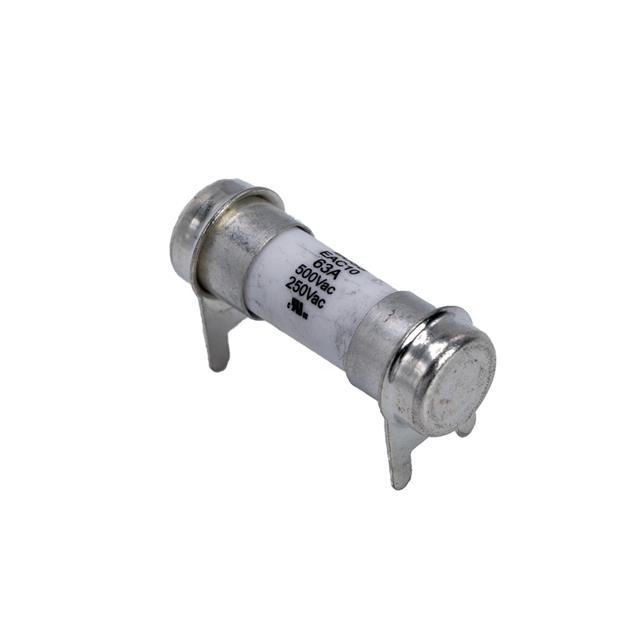

    Eaton EAC10 10 x 32 mm High Breaking Capacity Fuse

    产品简介


    Eaton EAC10 是一款专为高能量应用设计的熔断器,尺寸为10 x 32毫米。这款产品主要适用于不间断电源(UPS)、三相电动汽车充电基础设施、电机保护、整流器交流输入保护以及逆变器交流输出保护等领域。其高分断能力确保了在极端条件下依然能有效切断电路,提供可靠的过载保护。

    技术参数


    - 尺寸:10 x 32毫米
    - 电流额定值:40 A至63 A
    - 额定电压:最高500 VAC
    - 分断能力:最高2000 A@500 VAC
    - 冷态电阻:典型值1.05毫欧(EAC10-63型号)
    - 功率损耗:在1.0 In时约为7.5瓦(EAC10-63型号)

    产品特点和优势


    - 多功能终端选项:提供夹子、螺栓式和PCB终端三种选择,满足不同安装需求。
    - 高分断能力:特别适用于需要处理高能量负载的应用场合。
    - 宽电压范围:适用于多种电源系统,增强了应用灵活性。
    - 环保设计:符合无卤素要求,适合绿色制造标准。

    应用案例和使用建议


    - 不间断电源(UPS):在UPS系统中,EAC10可以确保系统在过载或短路情况下迅速切断电源,保障系统安全。
    - 电动汽车充电基础设施:在电动汽车充电桩中,高分断能力确保在极端电流波动下仍能快速响应并切断电路,保护设备及用户安全。
    - 逆变器和整流器保护:在这些电力转换设备中,EAC10可以有效保护设备免受过电流损害,延长设备使用寿命。
    使用建议:对于需要频繁插拔的操作,建议使用螺栓式或PCB终端,以提高连接稳定性和可靠性。

    兼容性和支持


    - 兼容性:EAC10 熔断器支持多种安装方式和电源系统,与大部分现有设备兼容良好。
    - 支持和维护:Eaton公司提供了详尽的技术文档和售后服务,确保用户在使用过程中获得及时帮助。

    常见问题与解决方案


    1. 问题:如何确保熔断器正确安装?
    - 解决方案:确保紧固扭矩达到3.5-4 Nm,使用M5螺丝固定,防止松动。
    2. 问题:熔断器更换周期是多久?
    - 解决方案:根据实际使用情况和环境条件,通常建议每两年进行一次检查和更换。
    3. 问题:如何判断熔断器是否已触发?
    - 解决方案:检查电路状态,如电路不导通,则可能熔断器已触发,需进行更换。

    总结和推荐


    Eaton EAC10 系列熔断器凭借其高分断能力和广泛的适用范围,在众多工业和商业应用中表现出色。其易于安装、维护简便等特点,使其成为市场上非常受欢迎的产品之一。因此,我强烈推荐该产品用于需要高效、可靠保护的应用场合。

EAC10-50-PCB参数

参数
额定电压-DC -
熔断特性 -
保险丝类型 Cartridge
熔断 I²t -
额定电流 50A
熔断电流 -
额定电压-AC 500V
长*宽*高 33.4mm(长度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘

EAC10-50-PCB厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

EAC10-50-PCB数据手册

厂牌 PDF简要描述 下载
EATON 熔断保险丝 EATON EAC10-50-PCB EAC10-50-PCB数据手册

EAC10-50-PCB封装设计

查看详情并下载
Symbol
Footprint
3D Model
