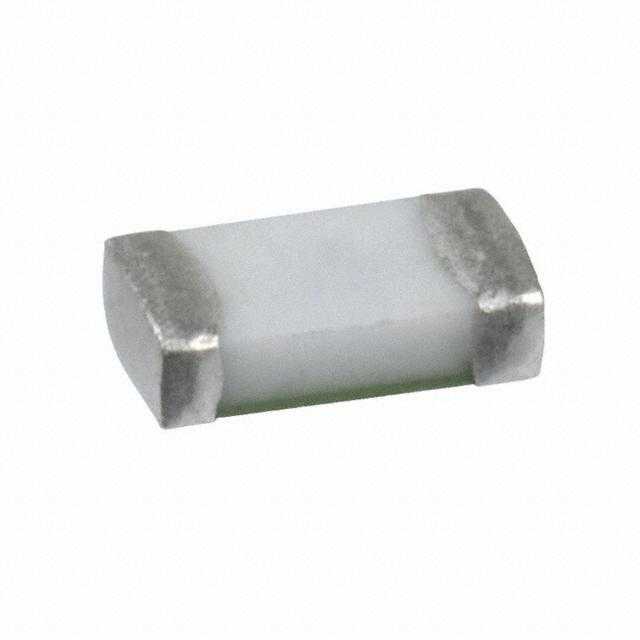

TR-3216FF2-5-R

产品分类: 熔断保险丝
厂牌: EATON
产品描述: 24V 快速熔断 Fast Blow 1A 1206 贴片安装 3.2mm*1.6mm*890μm
供应商型号: UA-TR-3216FF2-5-R
供应商: 海外现货
标准整包数: 3000
EATON 熔断保险丝 TR-3216FF2-5-R

TR-3216FF2-5-R概述

    3216FF Fast-Acting Chip™ 表面贴装保险丝技术手册

    产品简介


    3216FF 快速响应芯片表面贴装保险丝是专为表面贴装设计的高性能电子元器件。这些保险丝通过了 AEC-Q200 认证,适用于电流范围从 250 mA 到 30 A 的应用。它们具有优异的温度和循环特性,并且与回流焊和波峰焊工艺兼容。主要功能包括提供快速断开保护,确保电路安全运行。这些保险丝广泛应用于汽车电子、工业控制和消费电子等领域。

    技术参数


    - 认证:UL Recognition Guide JDYX2 和文件 E19180;CSA 组件接受度 053787 C 000 及 Class No: 1422 30。
    - 电气特性:
    - 额定电流范围:250 mA 至 30 A
    - 短路时的断开时间:
    - 100% 额定电流:最小 4 小时
    - 200% 额定电流:最大 60 秒
    - 250% 额定电流:最大 5 秒
    - 350% 额定电流:最大 1 秒至 5 秒(根据具体型号)
    - 工作环境:
    - 工作温度范围:-55 °C 至 +125 °C
    - 热冲击测试:MIL-STD-202 方法 107,条件 B(-65 °C 至 +125 °C)
    - 振动测试:MIL-STD-202 方法 204,条件 C(55 Hz 至 2 kHz,10 G)
    - 湿度抵抗测试:MIL-STD-202 方法 106,10 天周期
    - 焊接方法:波浸焊 260 °C,10 秒内;红外再流焊 260 °C,30 秒内

    产品特点和优势


    - 快速响应:这些保险丝具有快速断开功能,可在短时间内断开过载电流,有效保护电路免受损害。
    - 可靠性高:具备出色的温度和循环特性,能够在广泛的温度范围内稳定工作。
    - 兼容多种焊接工艺:能够与回流焊和波峰焊工艺兼容,适合自动化生产线使用。
    - 认证齐全:获得多项国际标准认证,确保产品质量和安全性。

    应用案例和使用建议


    - 应用案例:3216FF 快速响应芯片表面贴装保险丝广泛应用于汽车电子(如引擎管理系统、ABS 系统)、工业控制(如电机驱动器)和消费电子(如智能手机、平板电脑)。这些保险丝在高负载条件下表现出色,能够确保电路的安全和稳定运行。
    - 使用建议:建议在电路设计中使用时,将保险丝安装在陶瓷(白色)一侧朝上的位置,以保证最佳的散热效果。同时,在高环境温度下使用时,应适当降低额定电流的使用比例,避免过热风险。

    兼容性和支持


    - 兼容性:3216FF 快速响应芯片表面贴装保险丝与常见的焊接工艺和设备兼容,可以轻松集成到现有的生产线中。
    - 支持:厂商提供了详尽的技术文档和支持服务,确保用户能够顺利使用和维护这些保险丝。

    常见问题与解决方案


    - 问题 1:保险丝频繁烧毁。
    - 解决方案:检查电路是否存在短路或过载现象,确保负载不超过保险丝的额定值。
    - 问题 2:焊接过程中保险丝损坏。
    - 解决方案:使用正确的焊接参数,确保焊接过程中的温度和时间符合要求。可以使用波浸焊或红外再流焊,避免直接高温影响。

    总结和推荐


    3216FF 快速响应芯片表面贴装保险丝凭借其快速响应、高可靠性和多种认证,在各类应用中表现卓越。对于需要快速断开保护的应用场景,这款保险丝是一个理想的选择。强烈推荐在设计高可靠性电子产品时考虑使用这些保险丝。

TR-3216FF2-5-R参数

参数
额定电流 1A
熔断电流 -
额定电压-AC -
额定电压-DC 24V
熔断特性 快速熔断
保险丝类型 Fast Blow
熔断 I²t -
长*宽*高 3.2mm*1.6mm*890μm
通用封装 1206
安装方式 贴片安装
应用等级 汽车级
包装方式 卷带包装
