FNQ-R-4

产品分类: 熔断保险丝
厂牌: EATON
产品描述: Eaton 三聚氰胺保险管, Eaton Bussman系列, 4A, 600V 交流, 10 x 38mm, 熔断速度T
供应商型号: ET-1387043
供应商: 海外现货
标准整包数: 1

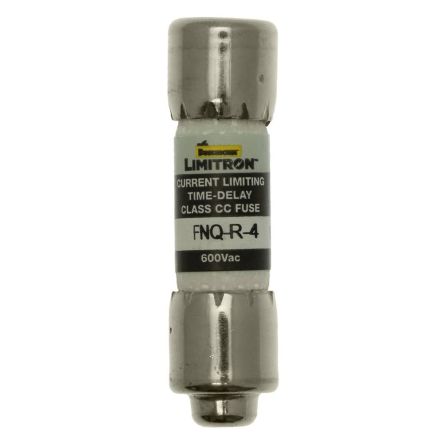

EATON 熔断保险丝 FNQ-R-4

FNQ-R-4概述


    产品简介

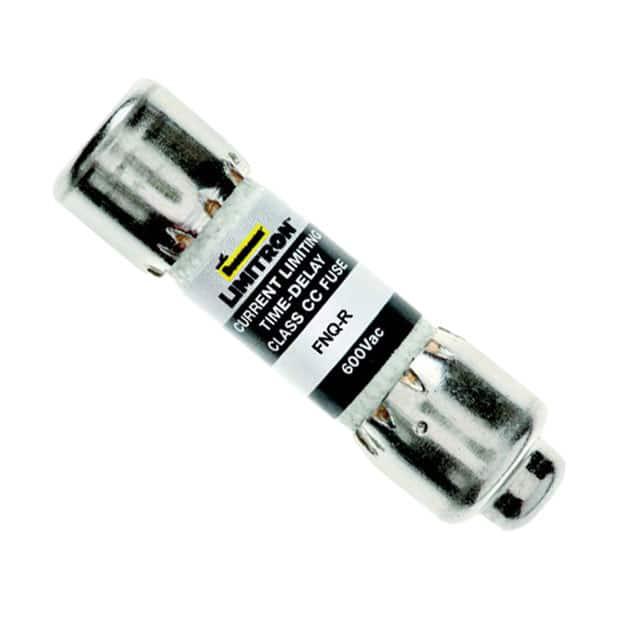

    LIMITRON™ FNQ-R Class CC 600Vac, 1/4-30A 时间延迟熔断器是Bussmann系列中的一款先进保护型电流限制时间延迟熔断器,主要用于Class CC等级。这些熔断器广泛应用于需要电流限制和时间延迟保护的应用场合,例如工业控制、小型控制变压器和线路保护。

    技术参数


    基本规格:
    - 电压:
    - 交流600Vac
    - 直流300V(仅限15A和20A)
    - 电流: 1/4A至30A
    - 额定短路电流:
    - 交流200kA(有效值对称)
    - 直流20kA(仅限15A和20A)
    认证:
    - UL®认证: 符合标准248-4,Class CC,文件E4273
    - CSA®认证: 符合Class CC CSA,Class 1422-01,文件53787-HRC-MISC
    - CE认证
    - RoHS合规性: 所有型号均符合RoHS,但FNQ-R-1/4除外
    型号列表:
    - FNQ-R-1/4
    - FNQ-R-1-3/10
    - FNQ-R-3-2/10
    - FNQ-R-8
    - FNQ-R-3/10
    - FNQ-R-1-4/10
    - FNQ-R-3-1/2
    - FNQ-R-9
    - 更多型号...

    产品特点和优势


    产品特点:
    - 电流限制能力: 提供比常规熔断器高出10倍的电流限制,有助于防止短路事件造成的设备损坏。
    - 高分断能力: 200kA交流分断能力,符合NEC® Section 110.9的规定,适用于现代大容量系统。
    - 快速响应: 快速熔断特性,有助于及时切断故障电流。
    - 兼容性强: 拒绝型熔断器既适合标准熔断器座,也适合拒绝型熔断器座。
    - 定制化: 可根据NEC®和UL要求进行尺寸设计,同时允许大启动电流,具有比Class CC熔丝标准时间延迟更长的时间延迟。
    市场优势:
    - 适应复杂应用: 理想用于具有特定电流限制需求的工业或商业应用。
    - 高可靠性: 高度可靠的分断能力,可确保系统的安全稳定运行。

    应用案例和使用建议


    应用案例:
    - 工业控制: 控制电路变压器保护。
    - 线路保护: 分支电路中的电流保护。
    - 小型控制变压器: 提供电流限制和时间延迟保护。
    使用建议:
    - 在选择熔断器时,应考虑负载的具体需求和环境条件。
    - 在安装时,确保熔断器与负载和电源之间的正确连接。
    - 定期检查熔断器的状态,以确保其正常工作。

    兼容性和支持


    兼容性:
    - 推荐的熔断块和熔断器座:
    - 单极(1-Pole)
    - MODULAR OPEN BLOCKS: BCM603-1, BCM603-2, BCM603-3
    - DIN-RAIL HOLDERS: CHCC1D, CHCC2D, CHCC3D
    - PANEL MOUNT HOLDERS: HPS, HPF
    - INLINE HOLDERS: HEY, HEZ
    - 详细信息参见相关数据表
    支持和维护:
    - 厂商提供技术文档和支持,帮助用户了解产品特性和安装指南。
    - 用户在设计应用时可参考文档进行测试和验证。

    常见问题与解决方案


    常见问题:
    1. 熔断器不熔断:
    - 解决方法: 检查连接是否正确,确认负载是否超出额定电流。
    2. 熔断器频繁熔断:
    - 解决方法: 检查是否有频繁的过载情况,调整负载或选择更高额定电流的熔断器。
    3. 熔断器烧毁:
    - 解决方法: 检查是否有短路或其他异常情况,更换合适的熔断器。

    总结和推荐


    总结:
    LIMITRON™ FNQ-R Class CC 600Vac, 1/4-30A 时间延迟熔断器是一款高性能的电流限制熔断器,具备高分断能力、快速响应和良好的兼容性。它特别适合于需要精确电流限制和时间延迟保护的应用场合,例如工业控制和小型控制变压器的保护。
    推荐:
    鉴于其出色的性能和广泛的适用性,强烈推荐使用LIMITRON™ FNQ-R熔断器。如果您需要确保您的电气系统在极端条件下也能可靠运行,这款熔断器将是理想的选择。

FNQ-R-4参数

参数
额定电流 4A
熔断电流 -
额定电压-AC 600V
额定电压-DC -
熔断特性 慢速熔断
保险丝类型 Cartridge
熔断 I²t -
长*宽*高 38.1mm(长度)*38mm(宽度)
安装方式 底座安装
应用等级 工业级
零件状态 在售
包装方式 散装

FNQ-R-4厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

FNQ-R-4数据手册

厂牌 PDF简要描述 下载
EATON 熔断保险丝 EATON FNQ-R-4 FNQ-R-4数据手册
