BK/AGW-20

产品分类: 熔断保险丝
厂牌: EATON
产品描述: 32V 218A²S 1KA 快速熔断 Cartridge,Glass 20A 底座安装 22.23mm(长度)
供应商型号: N-BK/AGW-20
供应商: 云汉优选
标准整包数: 1

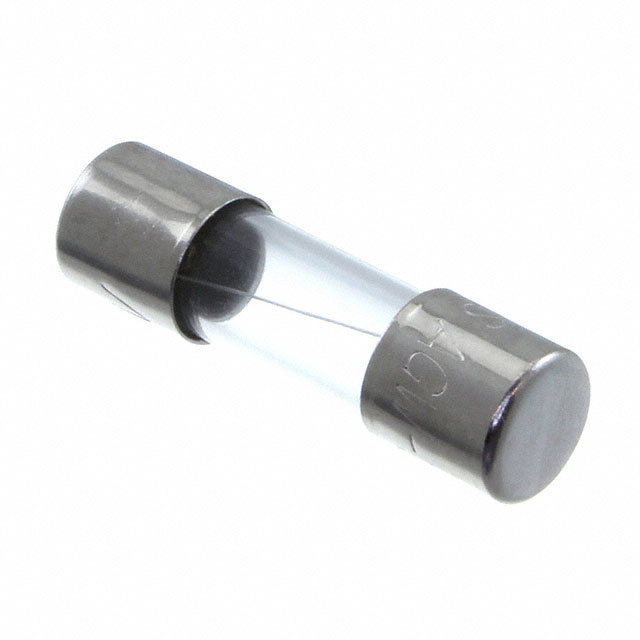

EATON 熔断保险丝 BK/AGW-20

BK/AGW-20概述

    AGW 1/4" x 7/8" Fast-Acting Glass Tube Fuses 技术手册

    1. 产品简介


    AGW系列1/4" x 7/8"(6.3 x 22.2mm)快熔玻璃管保险丝是一种适用于各种电子设备的安全保护组件。这些保险丝采用快速响应机制,能够在电路过载或短路时迅速断开电流,从而保护下游设备免受损害。该系列产品广泛应用于工业自动化、电信设备、汽车电子等领域。

    2. 技术参数


    | 规格 | 描述 |

    | 产品代码 | 请指定产品代码 |
    | 包装代码前缀 | 例如:BK/AGW-1 |
    | 物理尺寸 | 1/4" x 7/8" (6.3 x 22.2mm) |
    | 外壳材质 | 玻璃管 |
    | 端盖材料 | 镍镀黄铜 |
    | 额定电压 | 32V |
    | 分断电流 | 1000A |
    | 启动电流范围 | 0.010A ~ 0.100A |
    | 终止电流范围 | 0.014A ~ 0.135A |

    3. 产品特点和优势


    - 快速响应:快速熔断机制,保护设备不受过载或短路损害。
    - 高可靠性:采用玻璃管设计,提高耐温性和耐振动性。
    - 易于安装:可直接插入标准的线夹式持片或PCB保险丝卡扣中。
    - 广泛兼容:适用于多种规格的线夹式持片或PCB保险丝卡扣。

    4. 应用案例和使用建议


    AGW系列保险丝适用于以下应用场景:
    - 工业自动化控制系统的电源保护
    - 通信设备中的电源管理
    - 汽车电子设备中的安全防护
    使用建议:
    - 在选择保险丝时,要确保所选型号的最大分断电流不小于电路中可能产生的最大电流。
    - 确保安装位置有足够的散热空间,以避免温度过高影响寿命。
    - 定期检查并更换已熔断的保险丝,确保系统正常运行。

    5. 兼容性和支持


    AGW系列保险丝可与以下设备兼容:
    - 线夹式持片HHB (数据表#2103),HHK,HRK (数据表#2111)
    - PCB保险丝卡扣(如1A1119, 1A1120, 1A1907, 1A3398, 1A4533 和 1A4534 - 数据表#2131)
    厂商提供全面的技术支持,包括产品规格书、安装指南及售后服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 保险丝频繁熔断 | 检查电路是否有短路或过载现象 |
    | 保险丝未熔断 | 检查是否达到分断电流阈值 |
    | 保险丝外观损坏 | 更换新的保险丝 |

    7. 总结和推荐


    AGW系列1/4" x 7/8"快熔玻璃管保险丝以其快速响应、高可靠性和广泛的适用性成为市场上的热门产品。适用于各种电子设备的安全保护需求。鉴于其优异的表现和厂商的支持,强烈推荐使用该系列产品。

BK/AGW-20参数

参数
额定电流 20A
熔断电流 1KA
额定电压-AC 32V
额定电压-DC -
熔断特性 快速熔断
保险丝类型 Cartridge,Glass
熔断 I²t 218A²S
长*宽*高 22.23mm(长度)
安装方式 底座安装
零件状态 在售
包装方式 散装

BK/AGW-20厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

BK/AGW-20数据手册

厂牌 PDF简要描述 下载
EATON 熔断保险丝 EATON BK/AGW-20 BK/AGW-20数据手册

BK/AGW-20封装设计

查看详情并下载
Symbol
Footprint
3D Model
