FNM-1/2

产品分类: 熔断保险丝
厂牌: EATON
产品描述: 250V 250V 500mA 慢速熔断 Cartridge 500mA 底座安装 38.1mm(长度)*38mm(宽度)
供应商型号: 1197587
供应商: element14
标准整包数: 1

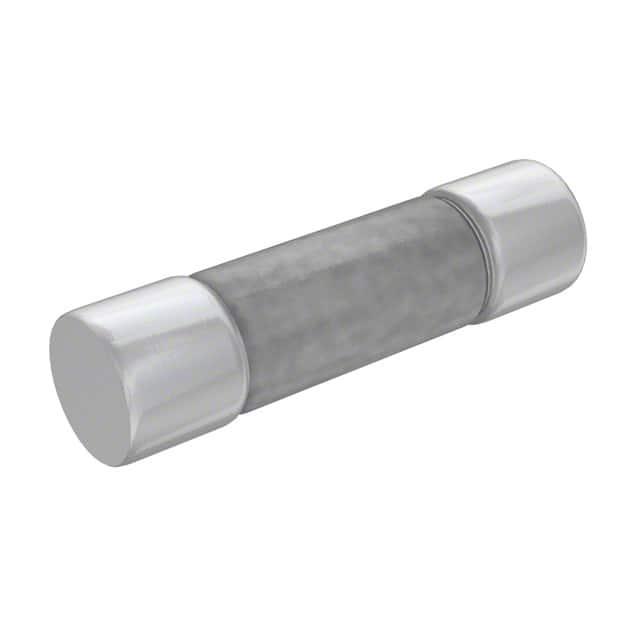

EATON 熔断保险丝 FNM-1/2

FNM-1/2概述

    电子元器件产品技术手册:时间延迟补充熔断器

    产品简介


    类型:时间延迟补充熔断器
    主要功能:用于电路保护,特别是在存在高涌流电流(如电动机或变压器负载)的应用场合。它提供电路过载和短路的额外保护,确保设备的安全运行。
    应用领域:广泛应用于电机控制电路、电源变换器、配电盘以及其他需要保护电子设备免受高涌流电流损坏的应用场景。

    技术参数


    - 额定电流范围:1/10至30安培
    - 最大系统电压:250VAC
    - 分断能力:10kA
    - 认证信息:
    - UL® 列名,标准248-14,指导JDYX;文件号E19180
    - CSA 认证,类别1422-01,文件号53787
    - 符合RoHS指令
    - 尺寸:25.4毫米 x 38.1毫米(1英寸 x 1.5英寸)
    - 颜色编码:绿色(适用于250VAC最大电压)

    产品特点和优势


    - 时间延迟特性:能承受一定的正常操作涌流,减少了误跳闸的风险。
    - 高性能材料:采用熔胶管结构和镀镍端盖,提高了产品的可靠性和耐久性。
    - 多功能应用:适用于各种高涌流电流的应用场景,如电机、变压器等负载的电路保护。

    应用案例和使用建议


    - 典型应用场景:电机控制系统、开关电源、变频器等设备的保护。
    - 使用建议:为获得最佳保护效果,建议安装时考虑与特定电路负载相匹配的额定电流值。例如,在选择适合的熔断器时,应考虑负载的最大启动电流。此外,根据手册中的时间-电流特性曲线(总清除时间),合理选择合适的熔断器,以确保在发生故障时能够迅速且准确地切断电路。

    兼容性和支持


    - 兼容性:可与多种标准块和保持架配合使用,详见下文“推荐的熔断器块/熔断器夹”部分。
    - 支持和服务:制造商提供详尽的技术文档和支持,帮助客户正确安装和使用产品。此外,客户还可以通过电话(1-855-287-7626)或官方网站(Eaton.com/bussmannseries)获取更多帮助。

    常见问题与解决方案


    - 问题:熔断器频繁跳闸。
    解决方案:检查负载电流是否超过了熔断器的额定值。如果发现负载电流过高,建议更换更高额定值的熔断器或增加其他保护措施。
    - 问题:熔断器外观受损。
    解决方案:更换新的熔断器。受损的熔断器可能无法在发生故障时正常工作,因此应及时更换以避免潜在的安全隐患。

    总结和推荐


    总结:该时间延迟补充熔断器以其高效的时间延迟特性、耐用的设计以及广泛的适用性,在高涌流电流的应用场合中表现卓越。其紧凑的尺寸和多样的安装选项使其成为电机控制、电源变换器等设备的理想选择。
    推荐:鉴于其出色的性能和可靠性,我们强烈推荐此产品用于需要对高涌流电流进行有效保护的应用场景。其广泛的兼容性和制造商提供的良好支持使得安装和使用过程更加简便。

FNM-1/2参数

参数
额定电流 500mA
熔断电流 500mA
额定电压-AC 250V
额定电压-DC 250V
熔断特性 慢速熔断
保险丝类型 Cartridge
熔断 I²t -
长*宽*高 38.1mm(长度)*38mm(宽度)
安装方式 底座安装
零件状态 在售
包装方式 散装

FNM-1/2厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

FNM-1/2数据手册

厂牌 PDF简要描述 下载
EATON 熔断保险丝 EATON FNM-1/2 FNM-1/2数据手册

FNM-1/2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 26.2731 ¥ 219.9057
5+ $ 25.7359 ¥ 215.4095
10+ $ 24.6603 ¥ 206.4063
50+ $ 22.4654 ¥ 188.0353
100+ $ 22.2231 ¥ 186.0072
库存: 30
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 219.9
