BK1/GMA-200-R

产品分类: 熔断保险丝
厂牌: EATON
产品描述: 250V 0.001A²S 快速熔断 Cartridge,Glass 200mA 底座安装 5mm(长度)*20mm(宽度)
供应商型号: 504-BK1-GMA-200-R
供应商: Mouser
标准整包数: 1

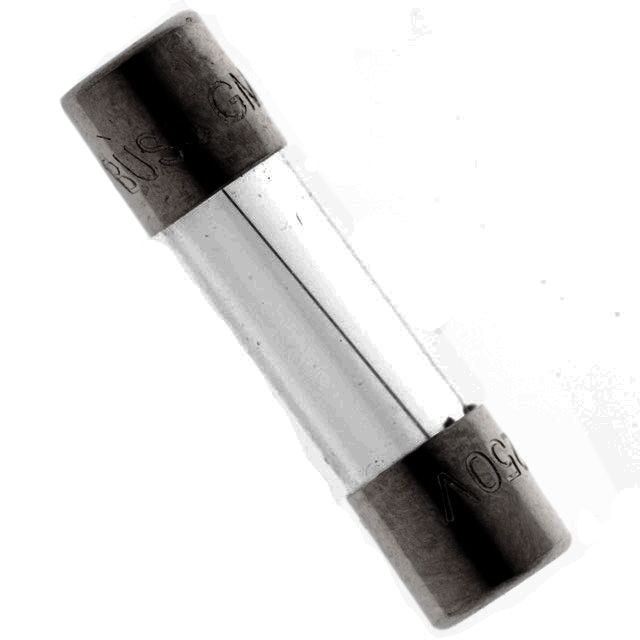

EATON 熔断保险丝 BK1/GMA-200-R

BK1/GMA-200-R概述


    产品简介


    GMA快熔玻璃管保险丝是一款适用于各种电气设备的安全保护装置。它们具有快速反应和低断流能力的特点,采用5mm x 20mm的物理尺寸,由镀银玻璃管和黄铜端帽构成。这些保险丝不仅设计符合UL/CSA 248-14标准,还获得了UL、CSA、PSE等多种认证,确保了其在不同应用领域的安全性和可靠性。

    技术参数


    电气特性
    - 额定电流范围: 63mA 至 15A
    - 断开能力: 10000A(125Vac 或 250Vac)
    - 电压额定值: 125Vac / 250Vac
    - 典型预弧特性 (I²t): 0.00024至0.70(取决于具体型号)
    - 最大电压降: 180至4700mV
    - 冷态电阻: 0.018Ω至0.031Ω
    封装规格
    - 包装代码: BK、BK1、TR2
    - 包装数量: 100、1000、1500(具体取决于包装代码)
    - 带长: 19.05mm(TR2包装)

    产品特点和优势


    GMA快熔玻璃管保险丝的主要特点是其快速响应时间和较低的断流能力。这使得它能够在短时间内切断过载电流,从而有效地保护下游电路。此外,这些保险丝采用镀银玻璃管和镀镍黄铜端帽,提高了其机械强度和耐腐蚀性。GMA保险丝的应用广泛,包括家用电器、办公设备、工业控制系统等多个领域,展现出其在电气保护方面的高效性和可靠性。

    应用案例和使用建议


    应用案例
    GMA快熔玻璃管保险丝常用于家庭和商业电气系统中,如空调、洗衣机、电烤箱等设备。例如,在一款家用洗衣机中,GMA保险丝可以有效防止电机过载或短路导致的损坏,从而延长设备寿命并提升用户体验。
    使用建议
    在使用GMA保险丝时,建议根据具体应用场合选择合适的额定电流。同时,需要注意保持保险丝周围良好的散热条件,以避免因温度过高而影响其正常工作。对于某些高功率应用,可以考虑使用更高额定电流的型号,以更好地应对瞬态过载情况。

    兼容性和支持


    GMA保险丝与其他电子元器件的兼容性良好,特别是在同一系列的电气系统中,能够无缝对接。此外,制造商提供了详尽的技术支持和维护文档,用户可以通过官方渠道获取相关的技术咨询和服务。

    常见问题与解决方案


    1. 问题: 保险丝频繁烧毁。
    - 解决方案: 检查电路是否存在持续过载现象,调整电路设计或更换更大额定电流的保险丝。

    2. 问题: 熔断时间较长。
    - 解决方案: 确认安装的保险丝额定电流是否与电路匹配,不匹配可能导致熔断时间延长。更换合适型号的保险丝。

    3. 问题: 无法正常熔断。
    - 解决方案: 检查是否有异常高压或瞬间大电流冲击,这可能导致保险丝未能正常熔断。如果确认没有异常,建议更换新的保险丝。

    总结和推荐


    GMA快熔玻璃管保险丝凭借其快速反应能力和低断流能力,在众多应用中表现出色。其优良的设计和可靠的质量使其成为电气系统中不可或缺的安全保护装置。总体而言,这款保险丝是值得推荐的优质产品,特别适合于需要高安全性和可靠性保障的应用场合。

BK1/GMA-200-R参数

参数
熔断特性 快速熔断
保险丝类型 Cartridge,Glass
熔断 I²t 0.001A²S
额定电流 200mA
熔断电流 -
额定电压-AC 250V
额定电压-DC -
长*宽*高 5mm(长度)*20mm(宽度)
安装方式 底座安装
零件状态 在售
包装方式 散装

BK1/GMA-200-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

BK1/GMA-200-R数据手册

厂牌 PDF简要描述 下载
EATON 熔断保险丝 EATON BK1/GMA-200-R BK1/GMA-200-R数据手册

BK1/GMA-200-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.3685 ¥ 11.5638
10+ $ 1.265 ¥ 10.6893
50+ $ 1.001 ¥ 8.4585
100+ $ 0.924 ¥ 7.6658
250+ $ 0.8154 ¥ 6.8901
500+ $ 0.7517 ¥ 6.3517
1000+ $ 0.6923 ¥ 5.8498
2000+ $ 0.6102 ¥ 5.1562
5000+ $ 0.5513 ¥ 4.6581
库存: 610
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 11.56
