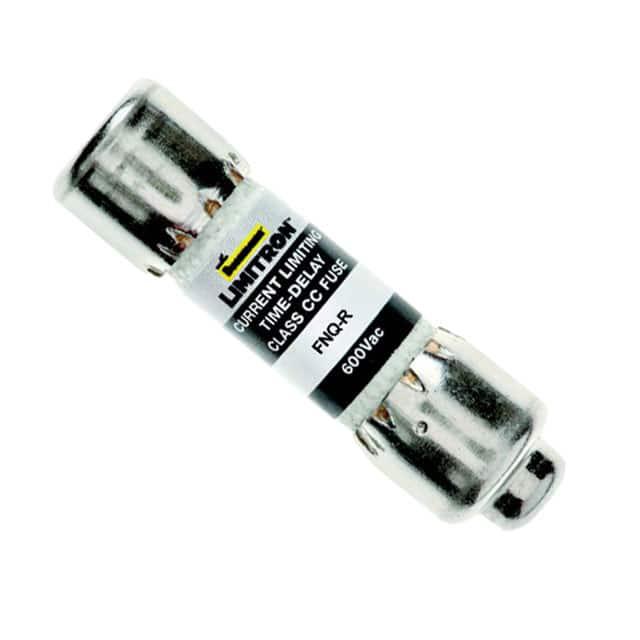

FNQ-R-1 1/4

产品分类: 熔断保险丝
厂牌: EATON
产品描述: 600V 慢速熔断 Cartridge 1.25A 底座安装 38.1mm(长度)*38mm(宽度)
供应商型号:
供应商:
标准整包数: 0
EATON 熔断保险丝 FNQ-R-1 1/4

FNQ-R-1 1/4概述


    产品简介


    BUSSMANN LIMITRON™ FNQ-R Class CC 600Vac 1/4-30A时间延迟保险丝 是一种高级保护型保险丝,具有电流限制和时间延迟功能,适用于工业和商业控制电路变压器的保护。这些保险丝具有600Vac的工作电压范围和多种电流额定值(从1/4A到30A),可以满足不同的保护需求。它们主要用于分支电路、线路保护、小型控制变压器和工业控制应用。

    技术参数


    - 额定电压:600Vac,300Vdc(15A及20A)
    - 额定电流:1/4A至30A
    - 短路电流耐受能力:交流侧为200kA RMS对称,直流侧为20kA(15A及20A)
    - 认证信息:
    - UL® 列名,标准248-4,Class CC,指南JDDZ,文件E4273
    - CSA® 认证,Class CC,Class 1422-01,文件53787–HRC-MISC
    - CE
    - 符合RoHS标准(1/4A型号除外)

    产品特点和优势


    - 卓越的电流限制能力:提供高达10倍的电流限制,以防止短路事件引起的设备损坏。
    - 高断流能力:符合NEC® 第110.9条规范,适合现代大容量系统。
    - 快速响应时间:有效防止因短路事件导致的设备损坏。
    - 兼容性强:拒绝型保险丝可以适配标准和拒绝式安装座。
    - 特定应用:符合NEC® 和UL要求,允许较大的启动浪涌电流,并且具有比UL最低要求(12秒)多得多的时间延迟。
    - 理想选择:特别适用于有特定电流限制要求的关键工业或商业应用。

    应用案例和使用建议


    - 分支电路:确保分支电路的安全运行。
    - 线保护:保护主线免受短路影响。
    - 小型控制变压器:保护控制变压器免受过载和短路的影响。
    - 工业控制:应用于各种工业控制系统,确保系统的稳定性和安全性。
    使用建议:
    - 确保正确选择和安装合适的保险丝块和安装座,例如BCM603系列、CHCC系列、HPS系列、HPF系列等。
    - 根据具体应用的要求选择合适的电流等级,以避免过载和短路事件。

    兼容性和支持


    - 兼容性:可以与标准和拒绝式安装座兼容,支持多种安装方式,包括模块化开放块、DIN-Rail安装座、面板安装座和在线安装座。
    - 技术支持:BUSSMANN系列提供全面的技术支持和维护服务。如需更多信息,可以访问Eaton官网获取详细资料。

    常见问题与解决方案


    - 问题:如何判断保险丝是否已经损坏?
    - 解决方案:检查保险丝两端是否有明显的烧毁痕迹或测量两端电阻是否接近于零。

    - 问题:如何选择正确的电流等级?
    - 解决方案:根据实际负载电流大小和应用场合,参考NEC®和UL要求选择适当的电流等级。

    总结和推荐


    BUSSMANN LIMITRON™ FNQ-R Class CC 600Vac 1/4-30A时间延迟保险丝 具有卓越的电流限制能力和快速响应时间,适用于多种工业和商业应用。其高断流能力和广泛的兼容性使其成为市场上的有力竞争者。如果需要满足特定电流限制要求的应用,强烈推荐使用这款保险丝。
    总之,BUSSMANN LIMITRON™ FNQ-R Class CC 600Vac 1/4-30A时间延迟保险丝 是一款高性能的电子元器件,适用于各种关键应用场景。其独特的优势和可靠性使其成为市场上不可或缺的产品。

FNQ-R-1 1/4参数

参数
熔断特性 慢速熔断
保险丝类型 Cartridge
熔断 I²t -
额定电流 1.25A
熔断电流 -
额定电压-AC 600V
额定电压-DC -
长*宽*高 38.1mm(长度)*38mm(宽度)
安装方式 底座安装
应用等级 工业级
零件状态 在售
包装方式 散装

FNQ-R-1 1/4厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

FNQ-R-1 1/4数据手册

厂牌 PDF简要描述 下载
EATON 熔断保险丝 EATON FNQ-R-1 1/4 FNQ-R-1 1/4数据手册

FNQ-R-1 1/4封装设计

查看详情并下载
Symbol
Footprint
3D Model
