首页  >  产品百科  >  LP-CC-6

LP-CC-6

产品分类: 熔断保险丝
厂牌: EATON
产品描述: Eaton 三聚氰胺保险管, Bussmann系列, 6A, 150 V dc, 600V 交流, 10 x 38mm, 熔断速度T
供应商型号: 8484166
供应商: 海外现货
标准整包数: 1

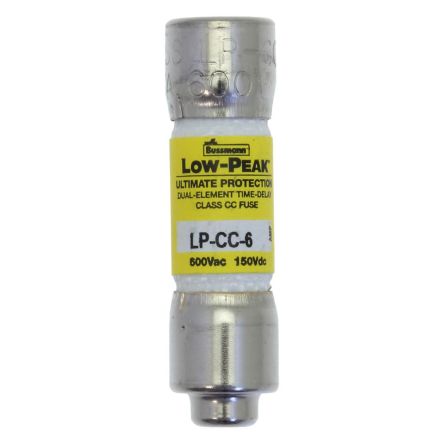

EATON 熔断保险丝 LP-CC-6

LP-CC-6概述

    低峰系列LP-CC类CC 600Vac/300Vdc 1/2-30A延时熔断器技术手册

    1. 产品简介


    低峰系列LP-CC类CC 600Vac/300Vdc 1/2-30A延时熔断器是布斯曼(Bussmann)系列的最新产品,专为终极保护而设计。它采用CC类电流限制型延时熔丝,能够为各种电力系统提供高效的短路保护。这类熔丝具有延时特性,在200%额定电流下至少可延迟12秒,这使得它们特别适用于需要避免瞬时浪涌电流导致误动作的应用场合。

    2. 技术参数


    以下是低峰系列LP-CC熔断器的技术规格:
    | 参数 | 值 |

    | 电压等级 | 600Vac |
    | 直流电压等级 | 300Vdc(1/2-2-8/10A, 20-30A)
    150Vdc(3-15A)|
    | 额定电流范围 | 1/2-30A |
    | 短路容量 | 200kA(交流)
    20kA(直流) |
    | 认证标准 | UL® 列名,CSA认证,CE,RoHS符合性 |

    3. 产品特点和优势


    - 200kA的分断能力:满足NEC®第110.9节要求,适用于现代大容量系统。
    - 双元素延时保护:快速短路保护,同时具备延时性能,提供最佳保护。
    - 减少库存:将现有熔丝库存减少了高达33%,当升级到低峰系列熔丝时特别有效。
    - 一致的2:1电流比率:所有低峰系列熔丝之间的电流比率一致,便于选择性和协调性设置。
    - 时间延迟特性:能抵御不必要的浪涌电流造成的误动作,同时在故障情况下快速响应,提供高度电流限制。
    - 限流保护:可保护下游组件免受故障电流产生的热效应和磁效应损害。
    - 紧凑设计:仅13/32英寸×1-1/2英寸(10mm×38mm),方便空间节省。
    - NEMA和IEC电机控制器兼容:正确选择尺寸可以提供“无损坏”的2级协调保护。

    4. 应用案例和使用建议


    低峰系列LP-CC熔断器适合用于需要严格短路保护的工业和商业环境。它们特别适合用于控制面板、大型配电板和任何可能面临瞬态浪涌电流的电路。
    - 使用建议:为了确保最佳性能,请根据负载需求仔细选择合适的电流额定值。同时,建议定期检查并更换已使用时间较长的熔丝,以保持系统安全性。

    5. 兼容性和支持


    低峰系列LP-CC熔断器与其他电子元器件和设备兼容良好。具体兼容信息可以通过数据表获取,包括不同型号的熔断器块和支架。更多信息请参阅相关数据表:
    - 模块化开放式块:如编号10241(BCM)
    - DIN导轨安装块:如编号10430(CHCC)、1109(OPM-NG)、1102(OPM-1038)和1103(OPM-1038SW)
    - 面板安装块:如编号2113(HPS)和2114(HPF)
    - 直插式安装块:如编号2126(HEY)和2130(HEZ)

    6. 常见问题与解决方案


    - 问题:如何判断是否需要更换熔丝?
    - 解决方案:如果发现电路频繁跳闸或熔丝频繁烧毁,则需要检查并更换熔丝。
    - 问题:如何正确选择电流额定值?
    - 解决方案:根据负载的额定电流来选择适当的熔丝额定值。一般而言,负载电流应小于熔丝的额定电流。
    - 问题:如何检测熔丝的状态?
    - 解决方案:可以使用万用表测量电阻或电压降来判断熔丝是否损坏。

    7. 总结和推荐


    低峰系列LP-CC熔断器以其卓越的性能、可靠性及广泛的适用性,成为市场上非常具有竞争力的产品。这些熔断器不仅具备出色的限流和延时保护功能,还能够显著减少库存管理成本。因此,强烈推荐在工业和商业环境中使用这些熔断器以确保电力系统的安全性和稳定性。
    推荐指数:★★★★★

LP-CC-6参数

参数
熔断 I²t -
额定电流 6A
熔断电流 -
额定电压-AC 600V
额定电压-DC 150V
熔断特性 慢速熔断
保险丝类型 Cartridge
长*宽*高 38mm(长度)*38mm(宽度)
安装方式 底座安装
零件状态 在售
包装方式 散装

LP-CC-6厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

LP-CC-6数据手册

厂牌 PDF简要描述 下载
EATON 熔断保险丝 EATON LP-CC-6 LP-CC-6数据手册

LP-CC-6封装设计

查看详情并下载
Symbol
Footprint
3D Model
