BK/GMW-5

产品分类: 熔断保险丝
厂牌: EATON
产品描述: 125V 125V 快速熔断 Board Mount (Cartridge Style Excluded) 5A 垂直安装,通孔安装 7.1mm*6.4mm*6.4mm
供应商型号: BK/GMW-5
供应商: Master
标准整包数: 100

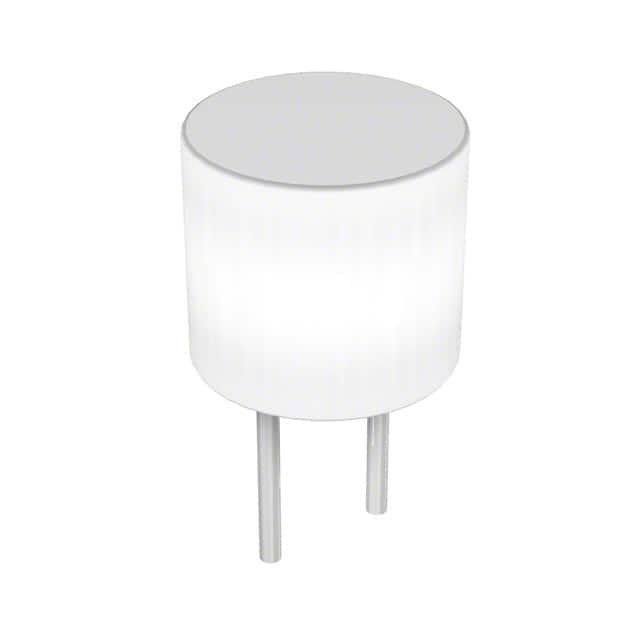

EATON 熔断保险丝 BK/GMW-5

BK/GMW-5概述


    产品简介


    本手册介绍的是由Eaton公司生产的特种快熔型保险丝及其对应的保险丝座(型号GMW和HWA)。这些产品主要用于电子电路保护,特别是在空间有限的应用场合。保险丝能够直接焊接进电路,也可以安装在可焊接进电路的HWA保险丝座上。它们的特点包括透明窗口便于视觉检查,以及适用于严苛环境的材料。这些产品广泛应用于各种消费电子、工业控制设备和汽车电子等领域。

    技术参数


    | 参数 | 描述 |

    | 额定电流 | 1/100 - 5 A |
    | 额定电压 | 125V AC或更低 |
    | 分断能力 | 35 A |
    | 开启时间 | 在100%负荷下最小4小时 |
    | 熔断时间 | 在200%负荷下最大10秒 |
    | 尺寸 | 0.379英寸 (9.6毫米) |
    | 安装孔公差 | ±0.002英寸 (0.5毫米) |

    产品特点和优势


    这些保险丝和保险丝座具有以下几个显著特点:
    - 透明窗口:便于快速识别已熔断的保险丝。
    - 特殊材料:保险丝主体和旋钮采用玻璃纤维增强塑料(Diallyl Phthalate),提高耐用性。
    - 防水设计:提供防水帽,适用于潮湿环境。
    - 快速熔断:特别适合对快速响应要求高的电路保护需求。

    应用案例和使用建议


    应用案例:这些保险丝常用于汽车电子系统、家用电器及工业控制设备中。例如,在汽车电路中,它们可以保护电子控制单元免受过载电流损害。
    使用建议:在安装时,确保保险丝与电路匹配,且正确接线。由于其透明窗口设计,当发生故障时,可以通过目视检查及时更换保险丝,以避免长时间断电造成的损失。

    兼容性和支持


    这些保险丝与Eaton公司的其他同类产品有良好的兼容性。此外,Eaton提供详细的使用说明和技术支持服务,包括在线资源、电话支持和现场技术支持。

    常见问题与解决方案


    问题1:保险丝频繁熔断
    解决办法:检查负载是否过大或存在短路情况。更换更大额定电流的保险丝之前,先确保解决了潜在问题。
    问题2:无法识别已熔断的保险丝
    解决办法:确保保险丝安装正确,检查透明窗口是否干净。如果依然无法识别,建议联系Eaton的技术支持团队进行检查。

    总结和推荐


    这些保险丝和保险丝座具有高可靠性和快速响应的特点,是各类电子产品和设备的理想选择。它们在电路保护方面的表现卓越,尤其适用于对尺寸和可靠性有较高要求的应用场合。Eaton提供的技术支持和服务也为用户提供了额外的信心保障。因此,我强烈推荐这些产品。

BK/GMW-5参数

参数
额定电流 5A
熔断电流 -
额定电压-AC 125V
额定电压-DC 125V
熔断特性 快速熔断
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t -
长*宽*高 7.1mm*6.4mm*6.4mm
安装方式 垂直安装,通孔安装
零件状态 在售
包装方式 散装

BK/GMW-5厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

BK/GMW-5数据手册

厂牌 PDF简要描述 下载
EATON 熔断保险丝 EATON BK/GMW-5 BK/GMW-5数据手册

BK/GMW-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 28.3901 ¥ 232.4863
200+ $ 26.9764 ¥ 220.9095
400+ $ 25.626 ¥ 209.851
800+ $ 25.626 ¥ 209.851
库存: 201
起订量: 100 增量: 0
交货地:
最小起订量为:100
合计: ¥ 23248.63
