51-378.F22D

产品分类: 钥匙锁开关
厂牌: EAO
产品描述: On-Off-Mom 4PST-2NO/2NC 圆形-16.20(Dia) 50000Cycles 5A(AC) 焊接安装,面板安装
供应商型号: 4246906
供应商: 海外现货
标准整包数: 1

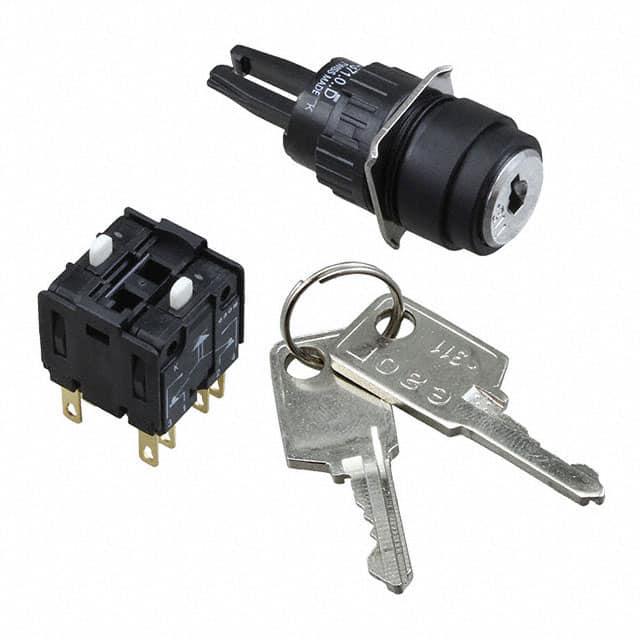

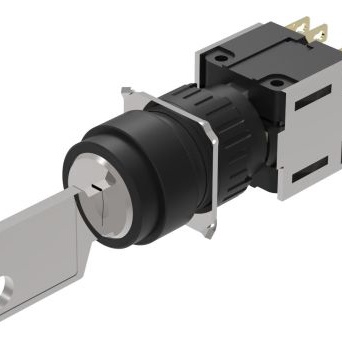

EAO 钥匙锁开关 51-378.F22D

51-378.F22D概述

    # EAO Series 51 Electronic Components

    产品简介


    系列51是EAO公司推出的一系列紧凑型、多功能且现代化的电子组件。它们适用于广泛的工业和商业应用领域,如食品饮料业、特种车辆、楼宇自动化系统、公共交通工具及医疗工程等。该系列产品包含多种功能组件,例如按钮开关、指示灯、选择开关、钥匙锁开关等,广泛用于需要高可靠性和耐用性的环境中。

    技术参数


    主要技术规格
    - 外形尺寸:直径为16.2mm到25mm不等。
    - 终端类型:焊接端子、插针端子、通用端子(适用PCB)。
    - 操作温度:存储温度范围为-40°C至+85°C;工作温度范围为-25°C至+55°C。
    - 防护等级:前侧面达到IP65(部分型号为IP40)。
    - 额定电压电流:最大工作电压为250VAC,最大工作电流为5A(对于非低电平切换元件)。
    - 电气特性:电气寿命达50万次,机械寿命从5万次到100万次不等,取决于具体型号。
    组件配置
    - 安装孔尺寸:可选安装孔径为16.2mm、22.3mm及25mm。
    - 接线类型:多种焊接端子、插针端子配置可供选择。
    环境适应性
    - 储存温度:-40°C至+85°C。
    - 工作温度:-25°C至+55°C。
    - 防震:承受高达15g的单次冲击。
    - 防振动:在10Hz至1500Hz频率范围内承受10g的振动。
    - 气候耐久性:符合DIN EN 60068-2-30和DIN EN 60068-2-14标准。

    产品特点和优势


    - 紧凑构造:设计小巧,适合有限空间内的应用。
    - 多样化配置选项:提供不同颜色和材质的镜头选择,以适应不同的视觉需求。
    - 可靠性验证:通过多项认证,包括CE、RoHS、UL等,确保产品质量和安全标准。
    - 创新设计:采用现代设计语言,提供前沿的外观和触感体验。
    - 长使用寿命:在正常工作条件下,具备长达数十万次操作的机械和电气寿命。
    - 宽泛的工作电压和电流:适应从低至几毫安的小电流信号到高电流负载的不同需求。

    应用案例和使用建议


    典型应用
    - 食品饮料行业:可安装于控制面板,用于启动和停止生产过程。
    - 特种车辆:适合作为紧急停机按钮或控制面板上的多功能开关。
    - 楼宇自动化系统:可用于监控室内照明和温度控制系统。
    - 公共交通工具:如地铁列车中的乘客应急开关。
    - 医疗工程:可在医疗器械上安装用于控制仪器状态的开关和指示灯。
    使用建议
    - 安装指南:请根据实际应用选择合适的安装孔尺寸和镜头颜色。
    - 接线方法:依据特定的电路需求选用焊接或插针式端子进行连接。
    - 注意事项:建议在高振动环境下增加额外固定措施,防止因震动导致组件松动。

    兼容性和支持


    - 兼容其他设备:该系列产品可以与多种EAO及其他品牌的电子设备配套使用,满足不同应用场合的需求。
    - 厂商支持:提供详尽的技术文档和支持服务,包括在线下载中心,帮助用户获取最新的技术资料和安装指南。

    常见问题与解决方案


    - 问题一:如何正确识别每个组件的标识码?
    - 解决方案:参考组件序列号编码规则,通常在组件手册中会详细说明各个部件的识别方法。

    - 问题二:在更换灯具时应注意什么?
    - 解决方案:务必先关闭电源,并遵循手册中的步骤小心拆卸原有灯具。

    - 问题三:如何处理由于静电引起的损坏?
    - 解决方案:使用抗静电腕带,确保工作环境湿度适中,同时避免直接接触敏感元件。

    总结和推荐


    该系列产品具有较高的性价比,不仅提供了广泛的安装选择和卓越的操作性能,还符合国际安全标准。鉴于其广泛的用途和易于集成的特点,特别推荐用于对可靠性和功能性要求较高的场景,如工业自动化、交通系统和医疗设备等。如果您正在寻找一款能够在严苛环境中稳定运行的高品质电子元器件,EAO系列51无疑是一个值得考虑的选择。

51-378.F22D参数

参数
面板开孔尺寸 圆形-16.20(Dia)
电流额定值 5A(AC)
电压额定值 -
电气寿命 -
机械寿命 50000Cycles
开关功能 On-Off-Mom
开关配置 4PST-2NO/2NC
安装方式 焊接安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 散装

51-378.F22D厂商介绍

EAO是一家全球领先的人机界面解决方案供应商,专注于为工业、医疗和交通等领域提供高品质和创新的开关、控制面板和电子接口产品。EAO的产品分类主要包括:

1. 开关系列:包括按钮开关、指示灯、紧急停止开关、旋转开关等,广泛应用于机械操作面板和控制台。

2. 控制面板:提供定制化的控制面板解决方案,包括触摸屏、薄膜开关和金属面板等。

3. 电子接口:包括接口模块和电子控制单元,用于实现设备间的信号传输和控制。

EAO的优势在于:

1. 创新技术:EAO不断研发新技术,提供高性能和高可靠性的产品。

2. 定制化解决方案:EAO能够根据客户需求提供定制化的人机界面解决方案。

3. 全球服务网络:EAO在全球设有多个分支机构,提供快速响应和本地化服务。

4. 高品质标准:EAO的产品符合国际安全和环保标准,确保产品的安全性和耐用性。

51-378.F22D数据手册

厂牌 PDF简要描述 下载
EAO 钥匙锁开关 EAO 51-378.F22D 51-378.F22D数据手册

51-378.F22D封装设计

查看详情并下载
Symbol
Footprint
3D Model
