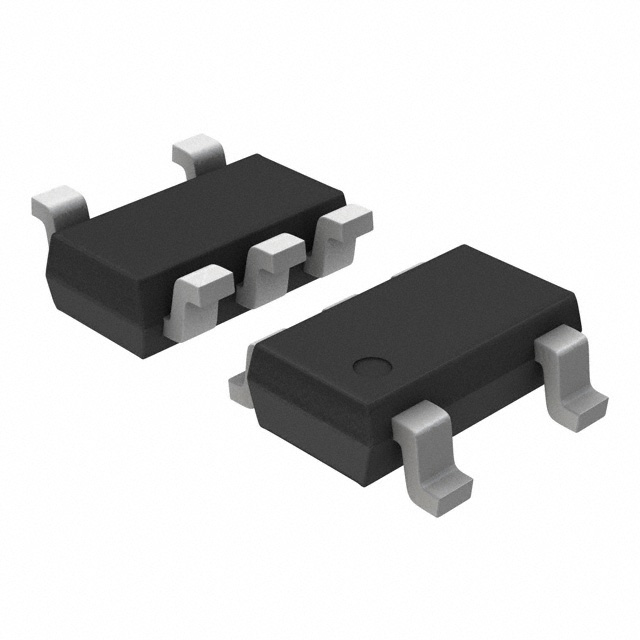

ZXLD1350ET5TA

产品分类: LED驱动器
厂牌: DIODES
产品描述: DiodesZetex LED驱动芯片, PWM调光, 350mA输出
供应商型号: ZXLD1350ET5TA
供应商: 国内现货
标准整包数: 1
DIODES LED驱动器 ZXLD1350ET5TA

ZXLD1350ET5TA概述

    ZXLD1350 30V 350mA LED Driver with AEC-Q100 技术手册

    1. 产品简介


    ZXLD1350 是一款具有 hysteretic 模式(回差模式)的电感降压转换器,集成开关和高侧电流检测功能。它适用于从 7V 到 30V 的输入电压范围,能够高效驱动单个或多个串联连接的 LED 灯,最大输出电流可达 350mA。该器件已经通过 AEC-Q100 标准认证,可以在-40°C 至 105°C 的环境温度范围内可靠运行。通过调整 ADJ 引脚上的直流电压或 PWM 波形,可以实现最高 100:1 的亮度调节范围。当 ADJ 引脚上的电压降至 0.2V 或更低时,输出关闭并进入低电流待机状态。

    2. 技术参数


    - 输入电压范围:7V 至 30V(最高可承受 40V 暂态电压)
    - 输出电流:最高 350mA
    - 效率:最高可达 95%
    - PWM 调光:最高频率可达 1MHz
    - 温度范围:存储温度-55°C 至 150°C;工作温度范围-40°C 至 105°C
    - 绝对最大额定值:输入电压最高 30V(40V 持续 0.5 秒);ADJ 引脚电压范围-0.3V 至 6V
    - 热阻:200°C/W(结点到环境)
    - 封装:TSOT23-5

    3. 产品特点和优势


    - 简单性:低组件数量设计,减少了整体复杂度。
    - 内部 MOSFET:集成 30V 内部 NDMOS 开关。
    - 内置滤波器:集成 PWM 滤波器,便于外部控制。
    - 高效率:最高效率可达 95%,适合能量敏感应用。
    - 宽输入电压范围:7V 至 30V,适应多种电源系统。
    - 高可靠性:AEC-Q100 认证,适用于汽车及其他高可靠性需求场合。
    - 绿色材料:采用无铅无卤素封装。

    4. 应用案例和使用建议


    ZXLD1350 主要应用于各种照明设备,例如汽车内饰灯、街灯及商业广告牌等。具体使用建议如下:
    - 在需要高精度和高效率调光的应用中,推荐使用 PWM 方式进行亮度控制。
    - 对于输出电流调节,可以通过在 ADJ 引脚上施加不同电压来改变电流,从而满足不同的亮度需求。
    - 鉴于 PWM 高频模式的较低输出纹波,对于要求较低纹波的应用(如音频设备),可以考虑使用该模式。

    5. 兼容性和支持


    ZXLD1350 支持广泛的外围电路配置,易于与现有设计集成。同时,制造商提供了详尽的技术文档和支持服务,包括详细的应用说明、开发工具包等,帮助用户快速有效地实施设计。

    6. 常见问题与解决方案


    - 问题:如何设置输出电流?
    - 解决方法:通过在 RS 引脚上接一个外部电阻来确定输出电流,公式为 IOUTnom = 0.1/RS。
    - 问题:输出电流过高或过低怎么办?
    - 解决方法:检查外围电路是否正确连接,尤其是 RS 电阻的阻值是否符合要求。
    - 问题:无法正常启动怎么办?
    - 解决方法:确保输入电压范围在 7V 至 30V 之间,同时检查电源稳定性和接线。

    7. 总结和推荐


    ZXLD1350 以其简单的设计、高效率和宽泛的工作条件成为 LED 驱动的理想选择。尤其适用于汽车、商业和消费电子产品中的照明应用。该器件的广泛应用范围和易于使用的特性使其在市场上具有显著的竞争力。我们强烈推荐用户在需要高精度、高效率和可靠性 LED 驱动器的应用中使用 ZXLD1350。

ZXLD1350ET5TA参数

参数
最大输出电压 30V
拓扑 Step-Down (Buck)
功率 -
最大输入电压 30V
最小输入电压 7V
最小输出电压 7V
输出数量 1
效率 -
输出电流 350mA
调光方式 PWM
长*宽*高 2.9mm(长度)*1.6mm(宽度)
通用封装 TSOT-23-5
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
