首页  >  产品百科  >  ZXLD1356DACTC

ZXLD1356DACTC

产品分类: LED驱动器
厂牌: DIODES
产品描述: 60V PWM Step-Down (Buck) 550mA 1 6V 60V UDFN-30306 贴片安装,黏合安装
供应商型号: AV-S-DIIZXLD1356DACTC
供应商: Avnet
标准整包数: 3000

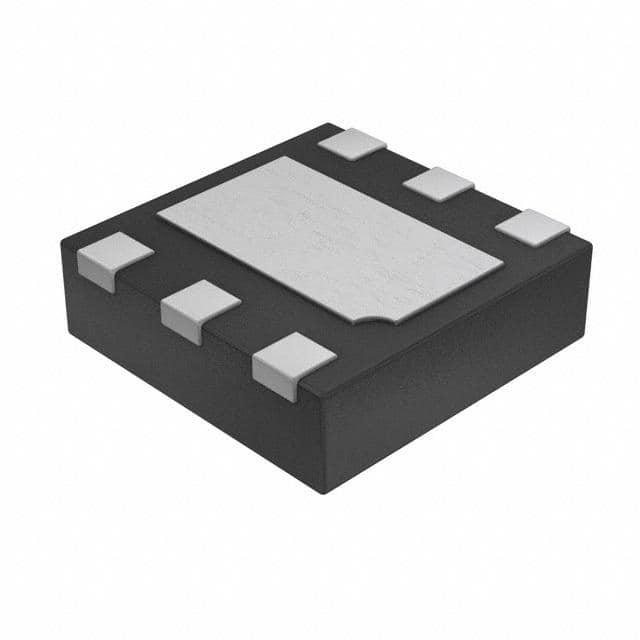

DIODES LED驱动器 ZXLD1356DACTC

ZXLD1356DACTC概述


    产品简介


    ZXLD1356/ ZXLD1356Q 是一款高效能的LED驱动器,属于Diodes Incorporated的产品线。它主要用于通过感应降压转换器高效地驱动单个或多串LED,适用于电压源高于LED电压的应用场合。这款产品具有广泛的输入电压范围(6V至60V),可以提供高达550mA的输出电流,从而提供高达30W的输出功率。ZXLD1356已经通过了AEC-Q100标准的一级认证,能够在-40°C到+125°C的环境下稳定工作,使其适合于汽车及其他工业应用。

    技术参数


    - 输入电压范围: 6V 至 60V(最高65V,持续0.5秒)
    - 最大开关输出电流: 0.65A
    - 温度范围: 工作温度范围:-40°C 到 +125°C;存储温度范围:-55°C 到 +150°C
    - 工作频率: 推荐最大操作频率为500kHz
    - 效率: 高达97%
    - 电源电压: 6V至60V,由4.7µF以上的X7R陶瓷电容去耦合到接地端
    - 引脚配置: 包括LX(1, 1)、GND(2, 2, 5)、ADJ(3, 3)和VIN(5, 6)等引脚

    产品特点和优势


    - 高精度输出电流: 输出电流精度通常优于0.8%,保证了高精度的LED驱动。
    - 简单易用: 设备结构简单,元件数量少,易于安装和维护。
    - 亮度控制灵活: 支持通过DC电压或PWM信号调节亮度,调光比达到1000:1。
    - 高效率: 高达97%的效率,大大减少了能耗。
    - 宽电压范围: 输入电压范围宽泛,适用于多种电压供电系统。
    - 过热保护: 内置LED开路保护功能,提高了系统的可靠性。
    - 环境友好: 具有绿色封装和无铅设计,符合RoHS标准。

    应用案例和使用建议


    典型应用领域包括低电压卤素灯替代LED、汽车照明、工业照明、LED备用灯、标识照明、应急照明、SELV照明和冰箱照明等。
    使用建议:
    - 选择合适的电感和电阻值:在设计电路时,需要根据实际的LED数量和电压需求,选择合适的电感和电阻值,以确保最优的输出效果。
    - 考虑散热:由于较高的工作温度范围和较高的输出电流,需要良好的散热措施来防止热失效。
    - 注意软启动时间:可以通过连接一个外部电容器到ADJ引脚来定义软启动时间,例如22nF的电容器可使启动时间为2ms。

    兼容性和支持


    - 兼容性:与多种LED和电源兼容,适用于各种不同的应用场合。
    - 支持:提供详细的用户手册和技术支持,帮助用户进行电路设计和故障排除。

    常见问题与解决方案


    - 问题: 在输入电压较低的情况下,输出电流下降。
    - 解决办法: 增加电感器的电感值,以提高开关频率并减少电流下降。

    - 问题: 设备启动时的输出电流波动。
    - 解决办法: 使用外部电容器来设定软启动时间,例如22nF的电容器可以降低启动时的电流波动。

    总结和推荐


    总结:ZXLD1356/ ZXLD1356Q 是一款高性能的LED驱动器,拥有广泛的工作温度范围、高效率和强大的电流调节能力。此外,其绿色设计和符合RoHS标准的特点使其成为环保应用的理想选择。
    推荐:强烈推荐此款LED驱动器用于需要高效、稳定且环保的LED照明系统中。它不仅能够满足多种应用的需求,还具有广泛的适用性和良好的用户支持。

ZXLD1356DACTC参数

参数
输出电流 550mA
最小输出电压 -
调光方式 PWM
输出数量 1
功率 -
最大输入电压 60V
效率 -
最小输入电压 6V
最大输出电压 60V
拓扑 Step-Down (Buck)
通用封装 UDFN-30306
安装方式 贴片安装,黏合安装
应用等级 汽车级,照明级
零件状态 在售
包装方式 卷带包装

ZXLD1356DACTC厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

ZXLD1356DACTC数据手册

厂牌 PDF简要描述 下载
DIODES LED驱动器 DIODES ZXLD1356DACTC ZXLD1356DACTC数据手册

ZXLD1356DACTC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 1.3017 ¥ 11.5202
9000+ $ 1.2901 ¥ 11.4173
库存: 3000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 34560.6
