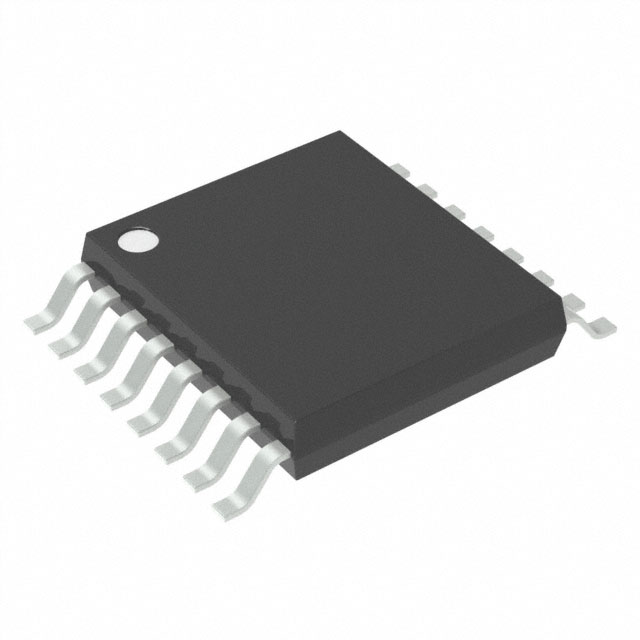

ZXLD1371EST16TC

产品分类: LED驱动器
厂牌: DIODES
产品描述: DiodesZetex LED驱动芯片, PWM调光, 5 → 65 V 直流输入, 18mA输出
供应商型号: ZXLD1371EST16TC
供应商: 国内现货
标准整包数: 1
DIODES LED驱动器 ZXLD1371EST16TC

ZXLD1371EST16TC概述

    ZXLD1371 LED Driver Controller技术手册

    产品简介


    ZXLD1371 是一款高效率的LED驱动控制器,适用于驱动多颗LED。它采用外部MOSFET设计,能够高效地控制电流,同时具备降压(Buck)、升压(Boost)和升降压(Buck-Boost)三种工作模式。这款控制器特别适合用于汽车照明、工业照明和其他需要高精度电流控制的应用场合。

    技术参数


    - 输入电压范围: 5V 至 60V
    - 辅助电源电压范围: 8V 至 60V
    - 输出电流: 高达15A
    - 切换频率: 300kHz 至 1000kHz
    - 参考电压: 1.25V ±0.25%
    - 调整温度范围: -40°C 至 125°C
    - 绝对最大电压: VIN / VAUX 输入电压范围 -0.3V 至 65V
    - 功耗: 在额定工作条件下,功耗较低

    产品特点和优势


    - 高精度电流控制: 可以通过调节输入电压精确控制LED电流,误差范围在±0.5%以内。
    - 宽输入电压范围: 支持5V至60V的输入电压范围,适用于多种应用场景。
    - 高开关频率: 最高达1MHz,可以实现更高效的电路设计。
    - 温度补偿功能: 内置温度调整功能,确保在不同温度下的稳定运行。
    - 符合汽车级标准: 符合ISO/TS 16949认证,可用于汽车电子系统。

    应用案例和使用建议


    ZXLD1371 在汽车前灯、室内LED照明和景观照明等多种应用中表现优异。例如,在汽车前灯系统中,可以利用其宽电压范围和高精度电流控制功能来实现LED亮度的精准调节。
    使用建议:
    - 确保散热设计良好,避免长时间高温运行。
    - 对于辅助电源电压(VAUX),可以通过外部电路或辅助电源来提升效率。
    - 选择合适的MOSFET型号以匹配所需的输出电流。

    兼容性和支持


    - 兼容性: 与多种MOSFET和其他电子元器件兼容。
    - 技术支持: 提供详尽的应用文档和示例电路图,帮助用户快速上手。

    常见问题与解决方案


    1. Q: 如何设定输出电流?
    - A: 通过调整输入到ADJ脚的电压,从125mV至1.25V之间变化,可以实现输出电流从10%到100%的调节。
    2. Q: 在什么情况下需要温度补偿?
    - A: 当环境温度超过一定阈值时,可以将TADJ脚连接到一个热敏电阻网络,从而减少输出电流,防止过热损坏。
    3. Q: 如何避免过载保护误触发?
    - A: 确保感测电阻值和辅助电源电压(VAUX)的正确设置,以免在低输入电压下错误触发保护机制。

    总结和推荐


    ZXLD1371 LED驱动控制器是一款高性能、多功能的产品,适用于各种LED驱动需求。它的高精度电流控制和宽电压范围使其成为照明系统设计的理想选择。如果您的项目需要高可靠性的LED驱动解决方案,强烈推荐使用ZXLD1371。

ZXLD1371EST16TC参数

参数
效率 -
功率 -
最小输入电压 5V(DC)
最小输出电压 300mV
最大输入电压 65V(DC)
调光方式 PWM
输出电流 18mA
输出数量 1
拓扑 Step-Down (Buck),Step-Up (Boost)
最大输出电压 65V
5.1mm(Max)
4.5mm(Max)
1.2mm(Max)
通用封装 TSSOP-16EP
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
