ZXLD1322DCCTC

产品分类: LED驱动器
厂牌: DIODES
产品描述: 15V 80% PWM Step-Down (Buck),Step-Up (Boost) 700mA 1 0V 2.5V 18V DFN-4030-14 贴片安装,黏合安装
供应商型号: ZXLD1322DCCTC
供应商: 国内现货
标准整包数: 3000

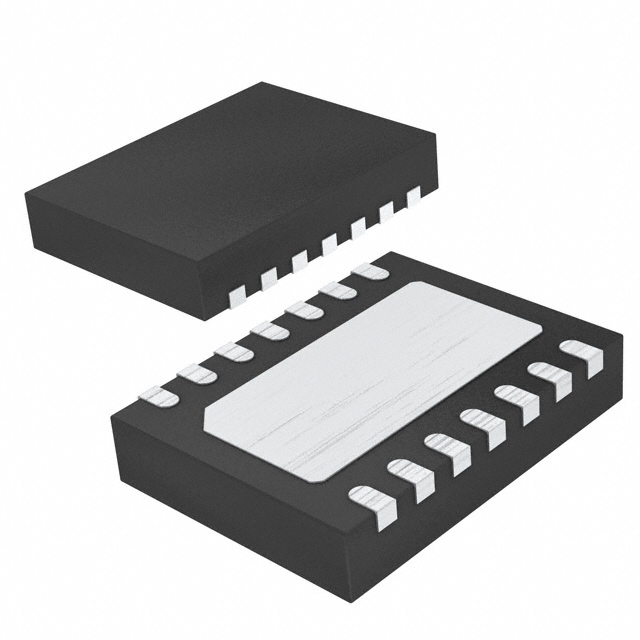

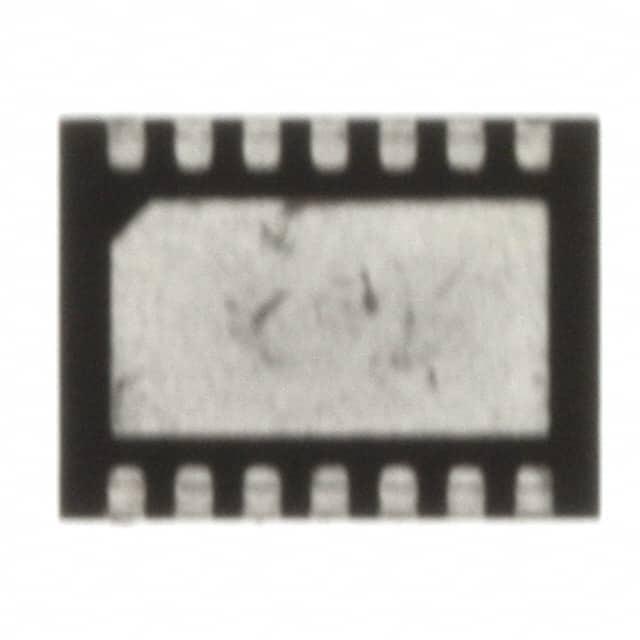

DIODES LED驱动器 ZXLD1322DCCTC

ZXLD1322DCCTC概述

    ZXLD1322 LED驱动器技术手册

    1. 产品简介


    ZXLD1322是由Diodes Incorporated生产的一款用于LED驱动的降压/升压模式直流-直流转换器。该器件内部集成了一个开关,支持单个或多个串联LED的驱动,最大输出电流可达700mA。其广泛应用于输入电压范围为2.5V至15V的各种场合,包括高功率LED手电筒、备用照明和一般照明等。

    2. 技术参数


    以下是ZXLD1322的主要技术参数和电气特性:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入电压范围 | 2.5 15 | V |
    | 输出电流 700 mA |
    | 负载调节 | 0.75 A |
    | 线电压调节 0.5 %/V |
    | 效率 >80 % |
    | 待机电流 | 12 20 | μA |
    其他参数如温度控制、软启动、短路保护等,参见技术手册详细信息。

    3. 产品特点和优势


    - 灵活的电流调整:可通过外部DC电压(50mV至500mV)或低频PWM信号调整LED电流。
    - 高效率:典型效率超过80%,并能在不同工作条件下保持稳定。
    - 热补偿功能:通过外部NTC热敏电阻实现LED电流的线性减少,确保LED在高温下的稳定性。
    - 多功能控制:集成的内部参考电压和电流监测功能,提供精确的LED电流控制和负载调节。
    - 紧凑设计:采用DFN4030-14封装,具有小体积和低成本的优势。

    4. 应用案例和使用建议


    - 高功率LED手电筒:ZXLD1322适用于需要高亮度且能长时间工作的LED手电筒,可以确保稳定的光照强度。
    - LED备用照明:在汽车或其他场合下作为备用照明系统,可在紧急情况下提供稳定的光线。
    - 一般照明:适用于各种普通照明应用,如室内照明或商业照明系统。
    使用建议:
    - 在进行电源设计时,选择适当的外部电阻以匹配所需的LED电流和峰值电流。
    - 使用外部热敏电阻实现热补偿,确保LED在不同温度下的稳定工作。
    - 确保良好的散热设计,特别是在高负载运行时,避免过热导致性能下降。

    5. 兼容性和支持


    ZXLD1322可以与多种不同的外部组件兼容,如感测电阻、整流二极管等。厂商提供了详尽的技术支持文档,包括应用指南、设计参考资料等,以便于用户进行快速和准确的设计。

    6. 常见问题与解决方案


    - Q: 如何启动ZXLD1322?
    - A: 将ADJ引脚接地,或者施加低于28mV的电压,以进入待机模式。

    - Q: 如何调整LED电流?
    - A: 可通过外部DC电压(50mV至500mV)或低频PWM信号调整输出电流。

    - Q: 如何防止过温保护?
    - A: 将TADJ引脚连接到VREF,或者使其悬空以禁用热补偿功能。

    7. 总结和推荐


    ZXLD1322是一款高效的LED驱动器,具有灵活的电流调整功能和优异的温度补偿能力。它在高功率LED手电筒、备用照明和一般照明等领域表现优异。由于其紧凑的设计和较高的性价比,我们强烈推荐在相关应用中使用此产品。如果您对具体的应用需求有疑问,建议咨询Diodes Incorporated的技术支持团队获取进一步的帮助。

ZXLD1322DCCTC参数

参数
最小输入电压 2.5V
输出电流 700mA
最大输入电压 15V
最大输出电压 18V
最小输出电压 0V
调光方式 PWM
效率 80%
拓扑 Step-Down (Buck),Step-Up (Boost)
功率 -
输出数量 1
4.05mm(Max)
3.05mm(Max)
850μm(Max)
通用封装 DFN-4030-14
安装方式 贴片安装,黏合安装
应用等级 照明级
零件状态 在售
包装方式 卷带包装

ZXLD1322DCCTC厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

ZXLD1322DCCTC数据手册

厂牌 PDF简要描述 下载
DIODES LED驱动器 DIODES ZXLD1322DCCTC ZXLD1322DCCTC数据手册

ZXLD1322DCCTC封装设计

查看详情并下载
Symbol
Footprint
3D Model
