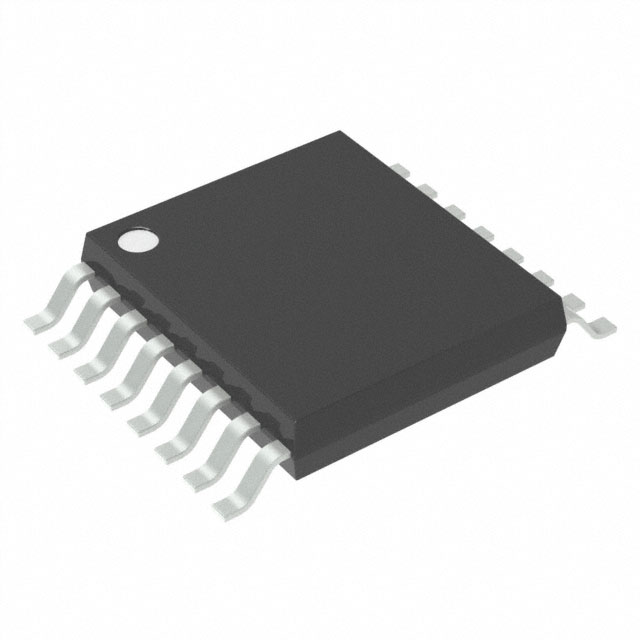

ZXLD1370EST16TC

产品分类: LED驱动器
厂牌: DIODES
产品描述: DiodesZetex LED驱动芯片, 直流电压、PWM调光, 6 → 60 V 直流输入, 18mA输出
供应商型号: ZXLD1370EST16TC
供应商: 国内现货
标准整包数: 2500
DIODES LED驱动器 ZXLD1370EST16TC

ZXLD1370EST16TC概述


    产品简介


    ZXLD1370是一款由Diodes公司推出的高性能LED驱动控制器集成电路(IC),专为高电流LED的应用设计。它能够通过控制外部MOSFET的导通状态来调节LED串中的电流,支持降压(Buck)、升压(Boost)和升降压(Buck-Boost)三种拓扑结构。这种多功能特性使得ZXLD1370能够在广泛的电压范围内运行,例如从6V到60V的工作电压区间内,支持超过15个LED的串联使用。
    主要功能包括高精度的输出电流调整、宽范围的亮度控制、以及温度补偿以确保LED电流稳定。此外,该芯片还提供了多种保护机制,如过温保护、过流保护等,确保在各种复杂环境下都能安全可靠地工作。ZXLD1370广泛应用于汽车照明、工业照明以及其他需要高效能LED驱动解决方案的场合。

    技术参数


    - 输入电压范围: 6V至60V
    - 输出电流准确性: 通常为0.5%
    - 开关频率: 最高可达1MHz
    - 温度调节输入: 支持LED热电流控制
    - 输入电压检测门限: UVLO(欠压锁定)阈值为5.6V(启动),6.5V(恢复正常)
    - 封装形式: TSSOP-16EP
    - 工作温度范围: -40°C 至 +125°C

    产品特点和优势


    ZXLD1370的最大亮点在于其灵活性与精确性。它不仅能够适应多种电源条件下的LED驱动需求,还能提供非常高的输出电流准确度。这种高精度对于保持LED光效一致性至关重要。另外,该芯片具备良好的散热管理能力和强大的保护功能,使其成为恶劣环境下的理想选择。

    应用案例和使用建议


    ZXLD1370适用于各种类型的LED驱动电路,尤其是那些要求动态调整亮度或者承受较大功率波动的应用场景。例如,在汽车前照灯系统中,可以通过PWM信号实现LED亮度的快速切换;而在室内装饰照明方面,则可以利用其宽动态范围进行细腻的颜色渲染。为了最大化性能表现,建议根据具体应用需求合理配置外围元件,并注意PCB布局以减少寄生效应。

    兼容性和支持


    ZXLD1370完全符合AEC-Q100标准,并且提供绿色无卤素模具化合物版本,符合RoHS规范。制造商提供了详尽的技术文档和支持服务,包括详细的参考设计资料和技术咨询热线,帮助用户快速完成产品开发过程。

    常见问题与解决方案


    - 问题: 输入电压低于最低限制时无法正常启动?
    - 解决方法: 检查供电线路是否存在断路或接触不良现象;确认启动瞬间是否有足够的储能电容来维持瞬态电压。

    - 问题: 输出电流不稳定?
    - 解决方法: 确保所有连接点焊接牢固且没有氧化层;检查反馈回路中的元件值是否符合要求。

    总结和推荐


    综上所述,ZXLD1370凭借其卓越的技术指标、灵活的操作模式以及全面的安全保障措施,在众多同类产品中脱颖而出。无论是作为单一模块还是集成于更大规模系统当中,这款LED驱动控制器都展现了极佳的应用价值。因此,我们强烈推荐将其纳入任何需要高质量LED照明解决方案的设计之中。

ZXLD1370EST16TC参数

参数
最大输入电压 60V
最小输出电压 300mV
功率 -
调光方式 PWM
最大输出电压 65V
拓扑 Step-Down (Buck),Step-Up (Boost)
效率 -
输出电流 18mA
最小输入电压 6V
输出数量 1
长*宽*高 5mm(长度)*4.4mm(宽度)
通用封装 SOT-23-6,TSSOP-16,TSSOP-16(EP),TSSOP-16EP
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

ZXLD1370EST16TC厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

ZXLD1370EST16TC数据手册

厂牌 PDF简要描述 下载
DIODES LED驱动器 DIODES ZXLD1370EST16TC ZXLD1370EST16TC数据手册

ZXLD1370EST16TC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ ¥ 5.95
5000+ ¥ 5.8
10000+ ¥ 5.65
20000+ ¥ 5.6
库存: 2500
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 14875
直接购买
加入购物车
