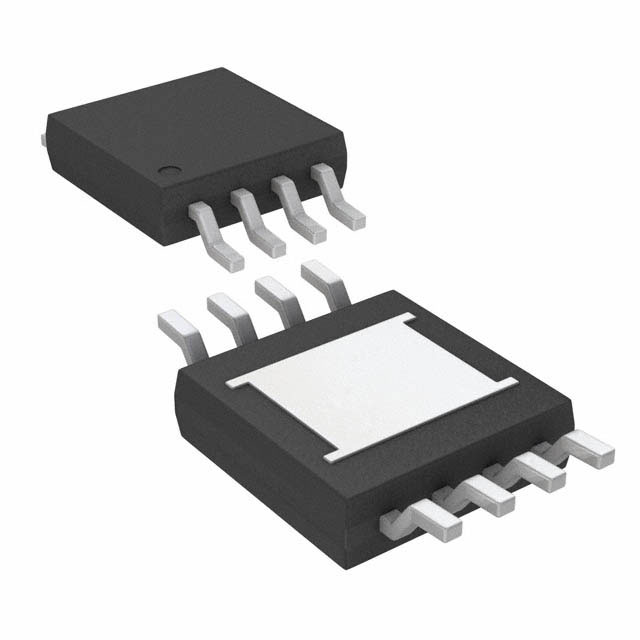

LT5400AIMS8E-3#PBF

产品分类: 网络阵列电阻
厂牌: ANALOG DEVICES
产品描述: 10KΩ,100KΩ ±7.5% ±25ppm/℃ ±0.0125% ±0.2ppm/℃ 800mW LSSOP-8,MSOP-8(EP) 贴片安装 3mm*3mm*1.1mm
供应商型号: 4032657
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES 网络阵列电阻 LT5400AIMS8E-3#PBF

LT5400AIMS8E-3#PBF概述

    LT5400 Quad Matched Resistor Network 技术手册

    1. 产品简介


    LT5400 是一款由 Linear Technology Corporation 生产的四通道匹配电阻网络,专为需要高精度电阻匹配的应用设计。该产品主要功能包括提供精准的比值稳定性,并适用于差分放大器、电压参考和桥接电路。LT5400 的主要应用领域涵盖精密测量系统、工业自动化控制以及各种需要高精度信号处理的场合。

    2. 技术参数


    - 电阻匹配:A-Grade: 0.01% 匹配;B-Grade: 0.025% 匹配
    - 电阻匹配温度漂移:0.2ppm/°C
    - 绝对电阻值温度漂移:8ppm/°C
    - 长期稳定性:2000小时后 <2ppm(25°C)
    - 工作温度范围:–55°C 至 150°C
    - 封装:8引脚塑料MSOP
    - 输入/输出阻抗:8k-Ohms

    3. 产品特点和优势


    - 卓越的匹配精度:LT5400 在整个温度范围内表现出卓越的匹配精度,可提高差分放大器的共模抑制比(CMRR)至两倍以上。
    - 独立访问和偏置:每个电阻都可以独立访问和偏置,使其成为应用广泛的便利选择。
    - 精确比值稳定性:适用于需要高精度比值稳定性的差分放大器、电压参考和桥式电路。
    - 温度适应性强:能够在极端温度环境下(–55°C 至 150°C)保持稳定性能,适合恶劣环境下的应用。

    4. 应用案例和使用建议


    - 差分放大器:LT5400 在差分放大器应用中表现出色,如图中所示,使用 LT5400 构建的差分放大器能够实现 CMRR > 80dB(200kHz)。
    - 参考电压分压器:在构建低噪声参考电压分压器时,通过平衡运算放大器的输入偏置电流,可以获得更好的性能。
    - 全差分放大器:LT5400 还可以用于构建全差分放大器,例如增益为5的全差分放大器,能够实现高达106dB的共模抑制比。
    使用建议:
    - 确保外部连接正确接地,以减少干扰和提高性能。
    - 选择合适的电阻值以满足具体应用的需求,例如,在高增益应用中,考虑使用更高的电阻比。
    - 在热管理方面,确保合理的散热设计,避免过高的内部温度导致性能下降。

    5. 兼容性和支持


    - 封装类型:LT5400 使用的是8引脚塑料MSOP封装,该封装具有良好的散热性能和易于焊接的特点。
    - 厂商支持:Linear Technology Corporation 提供详尽的技术文档和在线技术支持,用户可以在其官方网站上获取最新的技术资料和应用指南。

    6. 常见问题与解决方案


    - 问题:如何确保LT5400在高温度下仍能正常工作?
    解决方案:通过采用适当的热管理措施,例如增加散热片,或者将电阻网络放置在通风良好的位置来降低内部温度。
    - 问题:如果LT5400遭受静电放电(ESD)损害怎么办?
    解决方案:通过添加外部保护电路,例如在电路供电端添加二极管,或者连接双向稳压二极管到地。

    7. 总结和推荐


    总结:LT5400是一款功能强大且高度可靠的四通道匹配电阻网络,适用于要求极高精度和稳定性的应用场合。它具备出色的匹配精度、优异的温度性能和广泛的应用范围。
    推荐:鉴于其卓越的性能和适用范围,强烈推荐 LT5400 作为精密测量和信号处理系统的首选电阻网络组件。

LT5400AIMS8E-3#PBF参数

参数
电阻值 10KΩ,100KΩ
电阻个数 -
精度 ±7.5%
温度系数 ±25ppm/℃
单个电阻功率 800mW
电阻器匹配率漂移 ±0.2ppm/℃
引脚数量 -
电阻匹配比 ±0.0125%
长*宽*高 3mm*3mm*1.1mm
通用封装 LSSOP-8,MSOP-8(EP)
安装方式 贴片安装
零件状态 在售
包装方式 管装

LT5400AIMS8E-3#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT5400AIMS8E-3#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 网络阵列电阻 ANALOG DEVICES LT5400AIMS8E-3#PBF LT5400AIMS8E-3#PBF数据手册

LT5400AIMS8E-3#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 205.2044
10+ ¥ 149.6825
50+ ¥ 142.0256
100+ ¥ 134.3561
250+ ¥ 131.2554
500+ ¥ 129.7113
库存: 100
起订量: 6 增量: 1
交货地:
最小起订量为:1
合计: ¥ 205.2
直接购买
加入购物车
