LT3760EFE#PBF

产品分类: LED驱动器
厂牌: ANALOG DEVICES
产品描述: 40V PWM,Analog Step-Up (Boost) 100mA 8 6V 6.95V SOP 贴片安装 9.8mm*4.5mm*1.2mm
供应商型号: 4018423
供应商: 海外现货
标准整包数: 1

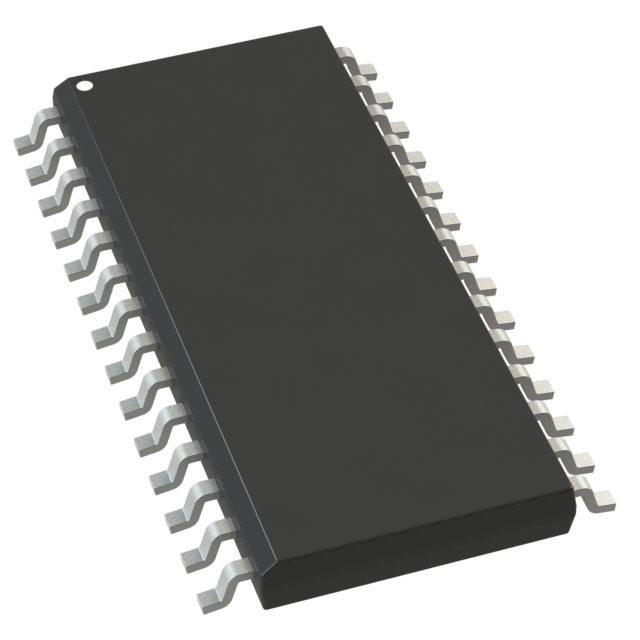

ANALOG DEVICES LED驱动器 LT3760EFE#PBF

LT3760EFE#PBF概述


    产品简介


    LT3760 8-Channel LED 驱动器
    LT3760 是一款由 Linear Technology 推出的高性能 8 通道 LED 驱动器,采用升压 DC/DC 控制器设计,能够驱动高达 45V 的 LED 灯串。每个通道包含一个准确的电流沉降器,提供 ±2% 的电流匹配能力。LT3760 支持从 20mA 到 100mA 的电流调节,且各通道可以通过并联实现更高的 LED 电流输出。该器件具备良好的输出电压自适应能力,确保了最佳的效率和在 LED 开路故障下的稳定运行。此外,LT3760 还提供了高达 3000:1 的 PWM 调光范围和高达 25:1 的模拟调光范围。
    主要应用领域包括:汽车、笔记本电脑显示器背光及电视监视器的背光照明系统。

    技术参数


    | 参数 | 值 |

    | 输入电压范围 | 6V 至 40V |
    | 输出电压适应 | 4.5V 至 13V |
    | 最大电流 | 100mA |
    | 电流匹配精度(典型) | ±2% |
    | PWM 调光范围 | 3000:1 |
    | 模拟调光范围 | 25:1 |
    | 工作频率范围 | 100kHz 至 1MHz |
    | 工作温度范围 | -40°C 至 125°C |

    产品特点和优势


    独特的功能和优势:
    - 多通道并行能力:8 个独立通道可实现更高电流输出,同时保持电流匹配度。
    - 高精度电流控制:±2% 的电流匹配确保了均匀的亮度表现。
    - 广范围调光能力:通过 PWM 和模拟调光实现宽范围的亮度控制。
    - 保护功能:内置开路 LED 故障保护和过压保护。
    - 灵活的温度管理:允许温度相关电流调节,提高系统可靠性。
    - 紧凑封装:采用增强散热的 28 引脚 TSSOP 封装,适用于各种应用。

    应用案例和使用建议


    应用场景:
    - 汽车尾灯系统:由于需要高亮度和耐用性,LT3760 的高精度电流匹配和宽调光范围使其非常适合用于汽车尾灯系统的驱动。
    - 笔记本电脑背光系统:对于便携式设备,LT3760 的低功耗和高效率使得它可以有效延长电池寿命。
    使用建议:
    - 为了获得最佳性能,应合理选择 ISET 引脚上的电阻以设置合适的电流。
    - 在复杂的应用环境中,建议利用同步信号来优化转换器的开关频率,减少干扰。
    - 确保正确接地,特别是引脚 29(暴露焊盘)应焊接至 PCB 以提高散热效果。

    兼容性和支持


    兼容性:
    - LT3760 与其他 Linear Technology 产品和其他厂商的外部组件兼容,有助于简化设计和降低成本。
    - 提供多种封装选项(如 EFE 和 IFE),以满足不同的应用需求。
    支持:
    - 厂商提供了详尽的技术文档和支持,包括应用程序指南、样品请求和技术支持热线。

    常见问题与解决方案


    常见问题:
    - 问题 1:设备开机后无反应
    解决方案:检查电源连接是否正常,确保 VIN 和 INTVCC 连接正确。
    - 问题 2:LED 亮度不一致
    解决方案:确认各通道的 ISET 引脚上的电阻设置是否一致。
    - 问题 3:设备发热严重
    解决方案:确保接地良好,特别是引脚 29(暴露焊盘)应焊接至大面积铜箔,以改善散热效果。

    总结和推荐


    综合评估:
    LT3760 是一款高度集成的 LED 驱动器,具有多通道并行驱动、精确的电流控制和广泛的应用范围。它的卓越性能、丰富功能和优良的可靠性使其成为众多应用场景的理想选择。
    推荐意见:
    强烈推荐 LT3760 用于需要高精度和高效率的 LED 驱动场合,尤其是在对亮度均匀性和系统稳定性要求较高的环境中。无论是用于汽车照明还是消费电子设备背光,LT3760 都能提供出色的表现。

LT3760EFE#PBF参数

参数
最小输入电压 6V
最大输入电压 40V
最大输出电压 6.95V
调光方式 PWM,Analog
输出数量 8
功率 -
最小输出电压 -
效率 -
输出电流 100mA
拓扑 Step-Up (Boost)
长*宽*高 9.8mm*4.5mm*1.2mm
通用封装 SOP
安装方式 贴片安装
零件状态 在售
包装方式 管装

LT3760EFE#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT3760EFE#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES LED驱动器 ANALOG DEVICES LT3760EFE#PBF LT3760EFE#PBF数据手册

LT3760EFE#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 98.1726
10+ ¥ 70.1269
50+ ¥ 58.4581
100+ ¥ 57.724
250+ ¥ 57.3443
500+ ¥ 56.9773
1000+ ¥ 56.6103
库存: 79
起订量: 18 增量: 1
交货地:
最小起订量为:10
合计: ¥ 701.26
