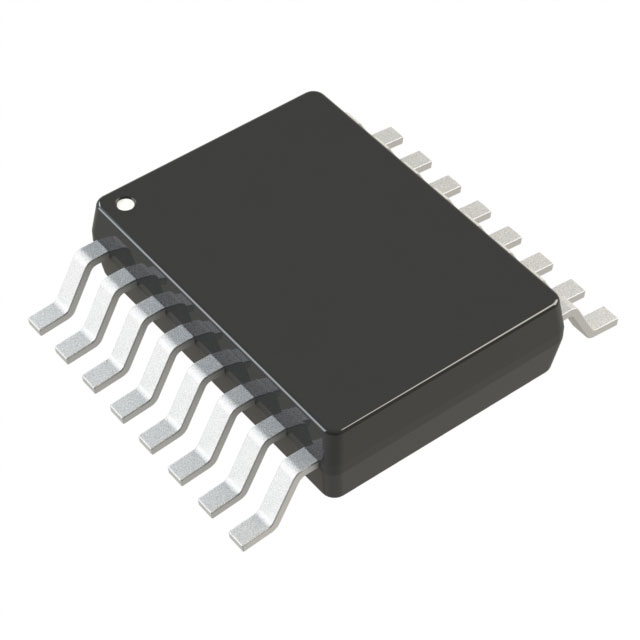

LT3486EFE#PBF

产品分类: LED驱动器
厂牌: ANALOG DEVICES
产品描述: 24V PWM Step-Up (Boost) 1.3A 2 2.5V SOP 贴片安装 5mm*4.4mm*1.1mm
供应商型号: 4018356
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES LED驱动器 LT3486EFE#PBF

LT3486EFE#PBF概述

    LT3486 双路1.3A白光LED升压转换器技术手册

    1. 产品简介


    LT3486 是一款由Linear Technology公司设计的双通道升压DC/DC转换器,专为单节锂离子电池供电下的白光LED驱动而优化。该芯片能够以恒定电流驱动多达16个白光LED(每个转换器8个串联),通过级联连接,每个LED串可获得相同的电流以确保均匀亮度。两个独立的转换器可以驱动不对称的LED串,从而为不同应用提供了极大的灵活性。

    2. 技术参数


    - 输入电压范围: 2.5V 至 24V
    - 输出电流: 每通道最高1.3A
    - 反馈电压精度: ±3%
    - 开关频率: 200kHz 至 2.5MHz
    - PWM调光范围: 1000:1
    - 过温保护: 支持
    - 最小关断电流: <1µA
    - 工作温度范围: -40°C 至 85°C 或 -40°C 至 125°C
    - 封装类型: 16引脚DFN (5mm x 3mm x 0.75mm) 和 16引脚增强散热型TSSOP

    3. 产品特点和优势


    LT3486 的主要特点是宽调光范围(1000:1),并且不产生颜色偏移。此外,每个LED驱动器都具有独立的调光和关断控制,这对于移动设备和汽车仪表板照明等应用非常有用。内置的过温保护功能增加了其可靠性。封装小巧且带有散热底板,适合于紧凑的设计布局。

    4. 应用案例和使用建议


    LT3486 广泛应用于笔记本电脑显示器、手机LED相机灯、汽车仪表盘照明和航空显示器等领域。例如,在笔记本电脑显示屏中,LT3486可以提供稳定的背光,确保即使在不同温度下也能保持一致的亮度。在汽车应用中,其抗振能力和宽工作温度范围使其成为理想的仪表盘照明选择。使用时应注意电路设计,特别是在PWM调光时要确保良好的散热管理,避免长期工作导致温度过高影响性能。

    5. 兼容性和支持


    LT3486可以与其他标准的电气元件和设备配合使用,但需注意的是,电源输入和其他控制信号的接口电平必须匹配。制造商提供了详细的电气特性和典型应用电路图,便于集成到各种系统中。此外,提供详尽的技术文档和支持,帮助用户顺利使用该芯片。

    6. 常见问题与解决方案


    - 问题: 当LED被断开或失效时,输出电压是否会过高?
    - 解决方案: LT3486内置有过电压保护机制,当检测到输出端LED断开时会自动关闭相应转换器,将输出电压限制在安全范围内,通常为36V。
    - 问题: 如何调节每个通道的LED电流?
    - 解决方案: 通过调节反馈电阻RFB,可以实现LED电流的编程。反馈电压设定在200mV,这使得在VCTRL大于1.8V时,LED电流为200mV/RFB;在VCTRL小于1V时,为VCTRL/(5RFB)。

    7. 总结和推荐


    LT3486 非常适合需要高效率、宽调光范围和精确电流控制的应用场合。其小巧的封装、高集成度以及内置的多种保护功能,使其在多种应用环境中表现优异。推荐在需要可靠、高性能白光LED驱动的应用中考虑使用LT3486。

LT3486EFE#PBF参数

参数
效率 -
最小输入电压 2.5V
输出数量 2
功率 -
输出电流 1.3A
调光方式 PWM
最小输出电压 -
拓扑 Step-Up (Boost)
最大输入电压 24V
最大输出电压 -
长*宽*高 5mm*4.4mm*1.1mm
通用封装 SOP
安装方式 贴片安装
零件状态 在售
包装方式 管装
