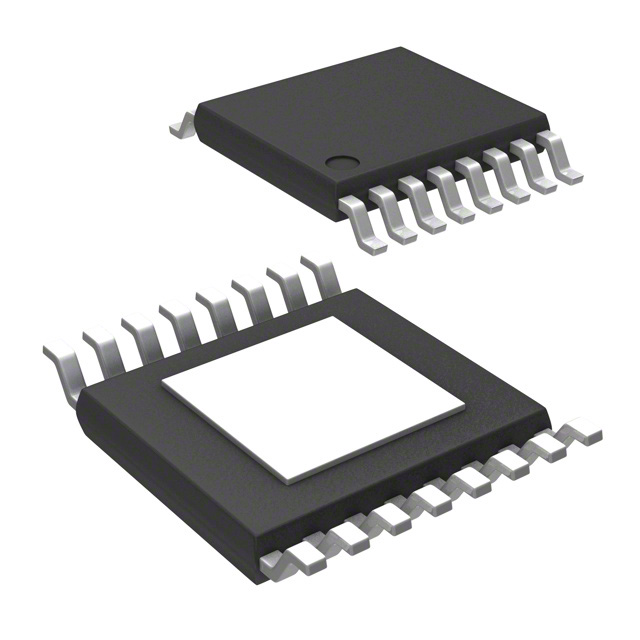

LT3518HFE#TRPBF

产品分类: LED驱动器
厂牌: ANALOG DEVICES
产品描述: 30V PWM,Analog Step-Down (Buck),Step-Up (Boost) 2.3A 1 3V TSSOP-16 贴片安装,黏合安装
供应商型号: Y-LT3518HFE#TRPBF
供应商: 期货订购
标准整包数: 285
ANALOG DEVICES LED驱动器 LT3518HFE#TRPBF

LT3518HFE#TRPBF概述

    LT3518 LED 驱动器技术手册解析

    产品简介


    LT3518 是一款专为驱动LED而设计的电流模式直流-直流转换器。它内部集成一个2.3A、45V开关管,能够以高效率输出所需的电压和电流。这款产品具有全面的功能集,可以在升压、降压模式及升降压模式下运行。通过传统电压回路和独特的电流回路结合,LT3518 可以作为恒流源或恒压源使用。可以通过外部组件调节开关频率来优化系统效率或缩小体积。该产品可广泛应用于汽车照明、航空照明、显示屏背光、扫描仪等多个领域。

    技术参数


    - 最大输入电压:连续操作30V,非重复1秒瞬态40V
    - 内部开关电流:2.3A(最大2.8A),电压45V
    - 电流感应电压:100mV高侧电流感应
    - 开启LED保护:具备
    - 调整频率范围:250kHz 至 2.5MHz
    - 工作温度范围:
    - LT3518E:-40°C至125°C
    - LT3518I:-40°C至125°C
    - LT3518H:-40°C至150°C
    - 封装:
    - 16引脚QFN(4mm x 4mm)
    - 16引脚TSSOP

    产品特点和优势


    1. True Color PWM调光:具备3000:1的真色彩PWM调光比,确保调光过程无闪烁。
    2. 高功率开关管:内部集成了2.3A的开关管,适用于高亮度LED驱动。
    3. 多模式工作能力:能够在升压、降压模式以及升降压模式下运行,增强了应用灵活性。
    4. 多种保护机制:具备开启LED保护和过温保护,提高了系统的可靠性和使用寿命。

    应用案例和使用建议


    LT3518 主要应用于需要高效且稳定的LED驱动的应用场景。例如,在汽车或航空照明中,利用其宽广的工作电压范围和良好的温度适应性可以保证在各种复杂环境下的稳定运行。对于扫描仪等需要高精度调光的应用,可以通过调节PWM信号实现精确控制。
    使用建议:
    - 在实际应用中,建议根据具体的工作环境和需求选择合适的封装形式。
    - 调整PWM信号时需注意最小脉冲宽度,以避免影响调光效果。

    兼容性和支持


    - 兼容性:LT3518 可与标准的电源管理芯片兼容,提供广泛的接口选项。
    - 支持:制造商提供了详尽的技术文档和支持服务,有助于快速解决实际应用中遇到的问题。

    常见问题与解决方案


    1. 问题:PWM信号的最小脉冲宽度如何确定?
    - 解决方案:建议最小PWM低或高时间至少为六个开关周期(对于2MHz的频率,约为3µs)。

    2. 问题:如何设置输出电压?
    - 解决方案:可以通过外部电阻网络来设定输出电压,确保其符合应用需求。

    总结和推荐


    LT3518 是一款功能齐全、性能卓越的LED驱动器,适用于各类高要求的应用场景。其内置高功率开关管、多模式工作能力和多种保护机制使其成为高可靠性LED驱动解决方案的首选。推荐在需要高性能LED驱动的项目中采用此产品,特别是在需要宽工作电压范围和良好温度适应性的环境中。

LT3518HFE#TRPBF参数

参数
效率 -
功率 -
最小输入电压 3V
调光方式 PWM,Analog
最小输出电压 -
最大输入电压 30V
最大输出电压 -
输出电流 2.3A
拓扑 Step-Down (Buck),Step-Up (Boost)
输出数量 1
通用封装 TSSOP-16
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
