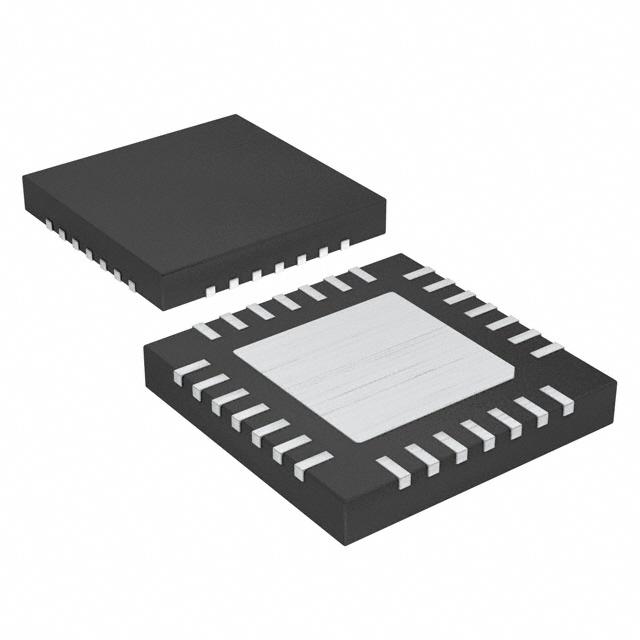

ADD5203ACPZ-RL

产品分类: LED驱动器
厂牌: ANALOG DEVICES
产品描述: PWM,Analog Step-Up (Boost) 30mA 8 45V LFCSP-28-WQ 贴片安装,黏合安装
供应商型号: CY-ADD5203ACPZ-RL
供应商: Avnet
标准整包数: 1
ANALOG DEVICES LED驱动器 ADD5203ACPZ-RL

ADD5203ACPZ-RL概述


    产品简介


    ADD5203白光LED驱动器
    ADD5203是一款专为背光应用设计的白光LED驱动器,基于高效率的电流模式升压转换技术。它通过内部集成的MOSFET提供精准的电流控制,适用于笔记本电脑、UMPC(超级移动个人计算机)以及显示器等多种应用场合。此驱动器不仅能够处理高达45V的输出电压,还具备多种故障保护机制,确保了长期稳定的运行。

    技术参数


    ADD5203的主要技术参数如下:
    - 输入电压范围:6V至21V
    - 最大输出电压:45V
    - 开关频率:350kHz至1MHz可调
    - 最大电流限制:2.9A
    - 过压保护阈值:最高至47.5V
    - 调光频率范围:200Hz至10kHz
    - LED电流精度:±3%
    - 输入电压范围:6V至21V,但可以低至5.6V
    - 封装类型:28引脚LFCSPWQ,尺寸为4mm×4mm×0.75mm

    产品特点和优势


    ADD5203具有多项独特的功能和优势:
    - 高效率:采用电流模式PWM升压调节器,能快速响应并维持稳定输出。
    - 高精度:每个LED电流通道可以精确调节至30mA,电流匹配度±1.5%。
    - 多功能调光:可通过PWM输入和SMBus接口实现多种调光模式,包括无延迟和固定延迟PWM调光。
    - 多重保护机制:内置软启动、过温保护、过压保护等,确保系统安全稳定。
    - 宽工作温度范围:工业级温度范围−25°C至+85°C。

    应用案例和使用建议


    应用案例:
    - 笔记本电脑显示屏:作为背光驱动,确保屏幕亮度均匀且稳定。
    - UMPC显示器:提供高质量的显示效果,延长电池寿命。
    使用建议:
    - 在选择外部电阻和电容时,要确保满足所需的调光频率要求,从而达到预期的亮度控制效果。
    - 注意系统的散热设计,避免因长时间运行导致热应力对电路造成损害。

    兼容性和支持


    兼容性:
    - 输入接口:支持PWM和SMBus两种调光控制方式,易于与其他电子系统整合。
    - 其他设备兼容性:可用于笔记本电脑和其他消费电子产品,与现有系统兼容性良好。
    厂商支持:
    - Analog Devices公司提供全面的技术支持和文档资料,帮助用户进行设计和调试。
    - 可访问产品页面查看相关文档和评价样片价格。

    常见问题与解决方案


    常见问题:
    1. 亮度不均:检查所有LED电流通道设置是否一致,确认外部电阻配置正确。
    2. 过温保护激活:重新评估散热设计,确保有效散热。
    3. 系统响应缓慢:检查补偿网络是否合适,必要时调整以优化动态性能。
    解决方案:
    - 确保使用正确的电阻值,通过测量验证电流是否达到设定值。
    - 检查散热设计,如添加额外的散热片或风扇。
    - 重新配置补偿网络参数,直至系统动态性能达到最佳状态。

    总结和推荐


    综合评估:
    - 主要优点:高效节能,高度可定制化调光,多样的保护机制,广泛的应用范围。
    - 推荐使用:对于需要高精度、多功能调光控制的背光应用来说,ADD5203是一个可靠的选择。它提供了优秀的性能和可靠性,适合各种消费电子设备的背光需求。

ADD5203ACPZ-RL参数

参数
效率 -
最小输出电压 -
功率 -
输出电流 30mA
调光方式 PWM,Analog
最大输入电压 -
输出数量 8
拓扑 Step-Up (Boost)
最小输入电压 -
最大输出电压 45V
通用封装 LFCSP-28-WQ
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装
