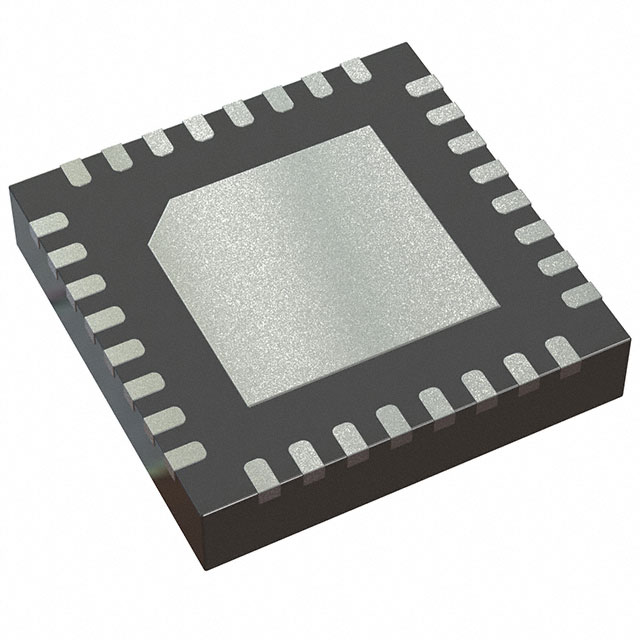

78Q2133SR/F

产品分类: 以太网芯片
厂牌: ANALOG DEVICES
产品描述:
供应商型号:
供应商:
标准整包数: 0
ANALOG DEVICES 以太网芯片 78Q2133SR/F

78Q2133SR/F概述


    产品简介


    78Q2123 和 78Q2133 MicroPHY™
    78Q2123 和 78Q2133 是市场上最小的10BASE-T/100BASE-TX快速以太网收发器。它们集成了媒体独立接口(MII)、编码解码器(ENDECs)、扰码解扰码器、双速率时钟恢复以及全面的自动协商功能。这些收发器通过单根3.3V电源供电,适用于嵌入式以太网市场,包括游戏机、宽带调制解调器、打印机、机顶盒及音频/视频设备等。

    技术参数


    - 工作温度范围:
    - 78Q2123: 商业温度范围(0°C至70°C)
    - 78Q2133: 工业温度范围(-40°C至85°C)
    - 接口:
    - IEEE-802.3兼容的MII接口
    - 10BASE-T/100BASE-TX自动协商功能
    - 1:1隔离变压器接口
    - 性能指标:
    - 发射器具有脉冲整形器和低功耗线路驱动器
    - 接收器具有自适应均衡器和基线复位电路
    - 最大功率消耗约290mW
    - 封装形式: 32-QFN (5x5 mm) 或 32-TQFN (5x5 mm)
    - 电源管理:
    - 芯片电源关闭模式
    - 接收器功率管理
    - 传输高阻态模式
    - 其他特性:
    - 可编程LED指示灯(默认为链接和活动状态)
    - 用户可编程中断引脚

    产品特点和优势


    - 最小尺寸: 78Q2123 和 78Q2133 是当前最小的10/100PHY。
    - 全功能自动协商: 集成的自动协商功能确保兼容不同速率和标准。
    - 低功耗: 单电源供电,功耗仅约290mW。
    - 集成MII和ENDECs: 简化系统设计,减少外部组件需求。
    - 广泛的温度范围: 78Q2123覆盖商业温度范围,78Q2133覆盖工业温度范围,适用广泛。

    应用案例和使用建议


    应用案例:
    - 游戏机
    - 宽带调制解调器
    - 打印机
    - 机顶盒
    - 音频/视频设备
    使用建议:
    - 在设计嵌入式系统时,应考虑78Q2123/78Q2133的低功耗模式,以延长电池寿命或减少功耗。
    - 使用1:1隔离变压器接口可以提高系统的稳定性和可靠性。
    - 自动MDI/MDI-X配置有助于简化布线和连接。

    兼容性和支持


    - 兼容性: 与IEEE-802.3标准兼容,可以方便地与其他网络设备连接。
    - 支持: 厂商提供详细的文档和应用指南,确保用户能够顺利进行开发和调试。

    常见问题与解决方案


    1. 问题:无法正常启动。
    - 解决方案: 检查电源电压是否在3.3V ± 0.3V范围内,并确保所有连接正确无误。
    2. 问题:通信不稳定。
    - 解决方案: 确保隔离变压器连接正确,检查是否有干扰源影响信号传输。
    3. 问题:LED指示灯不亮。
    - 解决方案: 检查寄存器配置是否正确,尤其是LED配置寄存器(MR23)。

    总结和推荐


    78Q2123 和 78Q2133 MicroPHY™是高度集成、低功耗的10/100BASE-TX收发器,在嵌入式系统中具有显著优势。它不仅体积小巧,而且功能强大,支持广泛的温度范围和自动协商功能。对于需要高可靠性的应用,如游戏机、宽带调制解调器等,推荐选用此系列收发器。总体而言,这两款产品在性能和功能上表现出色,非常适合作为现代网络设备的核心组件。

78Q2133SR/F参数

参数
最大工作供电电压 -
最小工作供电电压 -
数据速率 -
收发器数量 -
安装方式 贴片安装,黏合安装
零件状态 新设计不推荐
包装方式 卷带包装
