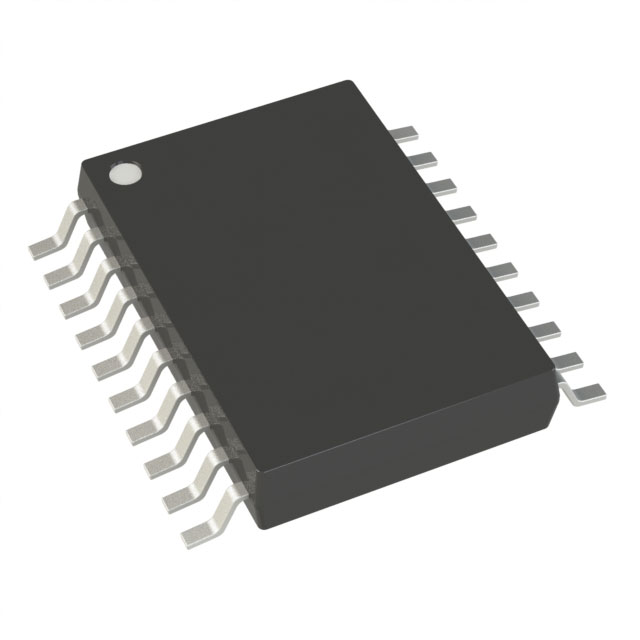

LT3477EFE#TRPBF

产品分类: LED驱动器
厂牌: ANALOG DEVICES
产品描述: 25V PWM Flyback,SEPIC,Step-Down (Buck),Step-Up (Boost) 3A 1 1.235V 2.3V 40V TSSOP-20 贴片安装,黏合安装
供应商型号: LT3477EFE#TRPBF
供应商: 期货订购
标准整包数: 2500
ANALOG DEVICES LED驱动器 LT3477EFE#TRPBF

LT3477EFE#TRPBF概述


    产品简介


    LT3477 是一款高性能的3A DC/DC转换器,集成了双路轨到轨电流检测放大器,适用于宽输入电压范围(2.5V至25V)的电源解决方案。其核心功能包括高效率的电力转换(最高可达93%)、可编程软启动功能、LED驱动能力以及支持多种模式(升压、升降压、降压)。此外,LT3477能够在正负输出电压下稳定运行,广泛应用于高功率LED驱动、分布式电源、DSL调制解调器及输入/输出电流限制的升压、SEPIC、反激式转换器等领域。

    技术参数


    | 参数 | 值 |

    | 输入电压范围 | 2.5V 至 25V |
    | 最大输出电流 | 3A |
    | 开关频率范围 | 200kHz 至 3.5MHz |
    | 软启动功能 | 可编程 |
    | 最低导通压降 | 0.3V |
    | 支持输出类型 | 正负输出电压 |
    | 封装形式 | 20引脚TSSOP(4mm×4mm QFN) |

    产品特点和优势


    LT3477 的核心优势在于其高效能设计和多功能集成:
    1. 集成双路轨到轨电流检测功能,支持独立调整电流感测电压;
    2. 提供高达93%的电源转换效率,显著降低功耗;
    3. 内置开关电流限制保护,确保器件安全可靠;
    4. 可编程软启动功能,便于电路启动时控制浪涌电流;
    5. 兼容正负输出电压,支持多种拓扑结构,适合多种应用场景。

    应用案例和使用建议


    应用案例:
    - LED驱动器:LT3477 在高功率LED驱动器中表现出色,能够实现恒流恒压输出;
    - 分布式电源系统:提供稳定电压和电流输出,适用于工业设备;
    - 通信设备:例如DSL调制解调器,为信号处理提供稳定的供电。
    使用建议:
    1. 在设计中选择低ESR陶瓷电容器作为输出电容器,以减少输出纹波;
    2. 选择额定电流高于输出电流需求且具有快速恢复特性的肖特基二极管;
    3. 确保电感的峰值电流能力大于所需值,同时选用低DCR电感以降低热损耗。

    兼容性和支持


    LT3477 提供两种封装形式:20引脚TSSOP和20引脚QFN,均为增强型热管理设计。Linear Technology 提供全面的技术支持和详细的参考设计文档,帮助用户加速产品开发过程。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查反馈电阻分压网络的设置 |
    | 功率效率低 | 更换低DCR电感 |
    | 软启动时间过长 | 调整软启动电容值 |

    总结和推荐


    总体而言,LT3477 是一款集高性能、高可靠性于一体的DC/DC转换器。其多功能性、高效率和广泛的适用性使其成为许多复杂电源设计的理想选择。无论是用于高功率LED驱动还是分布式电源系统,LT3477都能满足需求并提供卓越的性能表现。强烈推荐在需要高效、精确电源管理的应用中采用这款芯片。

LT3477EFE#TRPBF参数

参数
最小输出电压 1.235V
最小输入电压 2.3V
效率 -
输出数量 1
拓扑 Flyback,SEPIC,Step-Down (Buck),Step-Up (Boost)
输出电流 3A
调光方式 PWM
最大输出电压 40V
最大输入电压 25V
功率 -
通用封装 TSSOP-20
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
